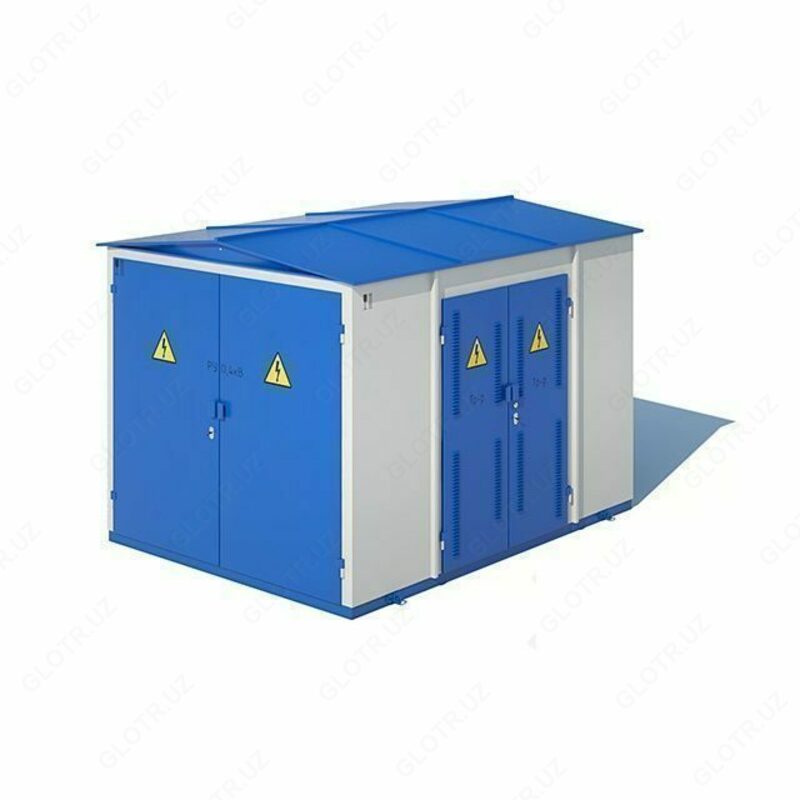

ГКТП 160/6-10/0,4 кВ

Комплектные трансформаторные подстанции городские типа ГКТП мощностью 160~1000 kVA напряжением 6(10)/0,4 kV предназначены для электроснабжения жилых и общественных зданий, служб коммунального хозяйства городов и небольших промышленных предприятий. Условия эксплуатации - установка наружная, климатическое исполнение У.Подстанции могут поставляться в вариантах ГКТП-П для установки в кирпичные или бетонные помещения в составе: сторона BH - 6 шкафов типа КСО-366, сторона HH - РУНН (выкатные тележки).

ГКТП (КТПГ) предназначена для приема, преобразования и распределения электрической энергии трехфазного переменного тока 220/380V, частотой 50 Hz в схемах электроснабжения городских и поселковых электрических сетей.
Мощность силового трансформатора кВА- 25, 40, 63, 100, 160, 250, 400, 630, 1000.
Климатическое исполнение и категория размещения – У1 по ГОСТ 15150-69: для эксплуатации на открытом воздухе в умеренном климате.
ГКТП (КТПГ) предназначена для работы в следующих условиях:

1. Интервал температур от -45ºС до +40ºС;

2. Внешняя изоляция – степень II;

3. По условиям работы комплектующей аппаратуры эксплуатация допускается на высоте не более 1000 м над уровнем моря;

4. Район по ветру и гололеду I-IV в соответствии с ПУЭ-86;

5. Окружающая среда – взрыво и пожаробезопасная, не содержащая токоведущей пыли, химически активных газов и испарений (атмосфера типа II);

ГКТП (КТПГ) не предназначена для работы в условиях тряски и вибрации Городские подстанции изготавливается в следующих исполнениях:

1. Однотрансформаторная тупиковая (ГКТП),

2. Однотрансформаторная проходная (ГКТП),

В зависимости от исполнения и технических условий, подстанции могут быть изготовленны с ввоздушными вводами/выводами.
При заказе типовых ГКТП (КТПГ) подстанции по согласованию с заказчиком могут выполняться в измененых габаритах.
