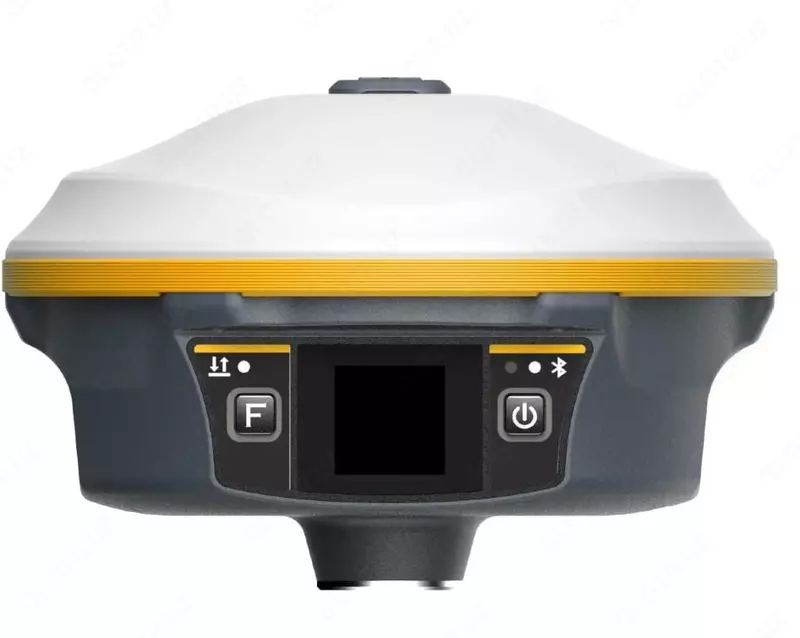

GNSS приемник SOUTH Galaxy G5 (IMU)

ГНСС приемник South Galaxy G5 создан для улучшения работы в полевых условиях и получения координат с наивысшей точностью и надежностью.

В приемке установлена самая современная плата с 1760 каналами, инерциальный датчик (IMU) высокой точности, УКВ радио, способное принимать данные на больших расстояниях, и новая операционная система.

Больше каналов и отслеживание всех созвездий

Благодаря мощной 1760 канальной плате Septentrio Mosaic X5, Galaxy G5 способен отслеживать все спутники, всех спутниковых группировок.

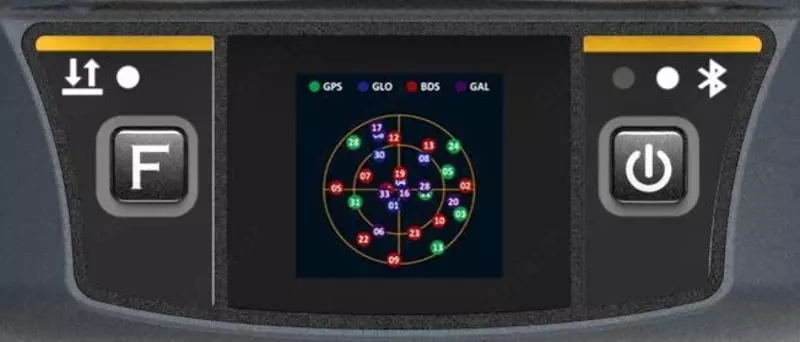

Цветной сенсорный дисплей

1,3-дюймовый цветной сенсорный ЖК-дисплей высокой четкости с высокой яркостью и низким энергопотреблением, который удобен и эффективен для выполнения сенсорных настроек, просмотра информации, настройки функций.

Мощное встроенное радио

Высокопроизводительный УКВ-модуль в сочетании с протоколом Farlink, который повышает чувствительность сигнала и эффективность приема, позволяет Galaxy G5 работать на сверхдальних расстояниях. При этом, энергопотребление при использовании данного режима работы на 60% ниже, чем у внешнего УКВ, благодаря чему, время работы прибора увеличивается.

До 25 часов работы

В Galaxy G5 используется встроенный литий-ионный аккумулятор емкостью 10000 мАч, которого хватит на 25 часов непрерывной работы в статическом режиме. В приемнике имеется интерфейс Type-C с поддержкой быстрой зарядки. Прибор можно полностью зарядить за 4 ч.

Двойное хранение данных

Данные измерений могут одновременно храниться как во внутренней памяти приемника, так и в контроллере, благодаря чему можно предотвратить потерю данных.

Компенсация наклона при помощи IMU

Встроенный модуль IMU 4-го поколения учитывает наклон вехи, помогая геодезистам быстро и точно измерять или выносить точки без необходимости держать приемник по уровню.

Антенна УКВ

Антенна УКВ на приемнике направлена вверх, обеспечивая отличный прием сигнала УКВ во всех направлениях.

Технология удержания сигнала базы

Используя технологию отслеживания и захвата сигнала, а также независимые частоты протокола Farlink, ровер G5 может принимать сигнал от базы, даже если другие базовые станции работают поблизости на том же канале.

Высокая интеграция компонентов

Благодаря высокой степени интеграции компонентов, Galaxy G5 работает быстрее и энергоэффективнее своих конкурентов.

Основные технические характеристики:

Все приемники SOUTH Galaxy G5 оборудованы платой Septentrio Mosaic X5

Вид - приемник

Тип приемника - геодезический ГНСС

Бренд - SOUTH

Модель - G5 (IMU)

Количество каналов - 1760

GPS - L1C/A, L1C, L2C, L2P, L5

GLONASS - L1C/A, L2C/A, L2P, L3CDMA

BDS - B1I, B1C, B2I, B2a, B3

GALILEO - E1, E5A, E5B, E6, E5AltBOC

SBAS - EGNOS, WAAS, GAGAN, MSAS, SDCM(LI ,L5)

IRNSS - L5

QZSS - L1 C/A, LIC, L2C, L5, L6

Частота позиционирования - 1Hz~50Hz

Время инициализации < 10s

Надежность инициализации >99.99%

Точность позиционирования DGNSS план:0.25 м + 1 мм/км высота: 0.50 м + 1 мм/км

Статика и быстрая статика план: 2.5 мм + 0.5 мм/км высота: 5 мм + 0.5 мм/км

Кинематика в реальном времени (RTK) план: 6 мм + 0.5 мм/км высота: 10 мм + 1 мм/км

SBAS < 5m среднеквадратичное расстояние

Время инициализации RTK - 2~8s

IMU Погрешность за наклон вехи - 8мм + 0.6мм/градус наклона

IMU угол наклона - 0°~60°

Физические параметры

Материал - Корпус из магниевого алюминиевого сплава

Производительность оборудования

Рабочая температура от -45℃ до +75℃

Температура хранения от -50℃ до +80℃

Влажность - 100% Без конденсации

Влаго/Пыле защита - IP68 стандарт, защищен от длительного погружения на глубину до 1м, полностью защищен от пыли

Удар/Вибрация - Выдерживает падение с высоты 2 метра на плотный грунт естественным путем

Источник питания - 6-28V DC, защита от перенапряжения

Батарея - встроенная батарея 10000mAh

Время работы батареи - 25ч (статика) 12ч (режим УКВ база) 20ч (режим ровер)

Коммуникации

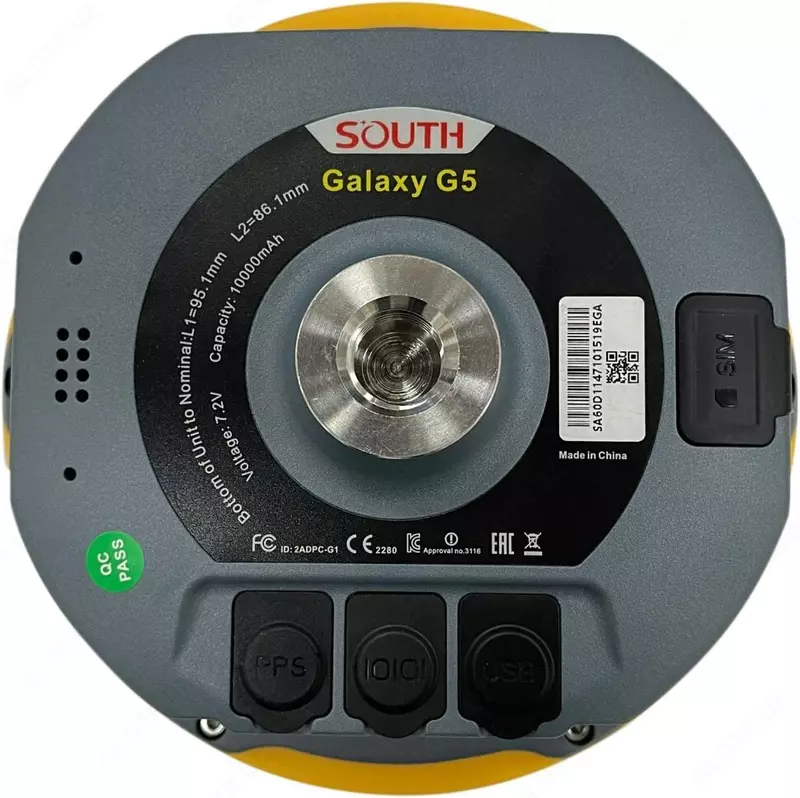

Связь и хранение данных - порт 5PIN LEMO + Rs232, Type-C (зарядка, передача данных, OTG, Ethernet), 1 порт для данных PPS, 1 порт для антенны УКВ, Слот для microSIM

Внутренний УКВ +

Частотный диапазон - 410-470 Мгц (предустановлены 433.075-434.79 Мгц для РФ)

Протокол связи - Farlink, Trimtalk450s, SOUTH, HUACE, Hi-target, Satel

Сотовая сеть - 4G

Bluetooth - BLEBluetooth 4.0 стандарт, Bluetooth 2.1+EDR

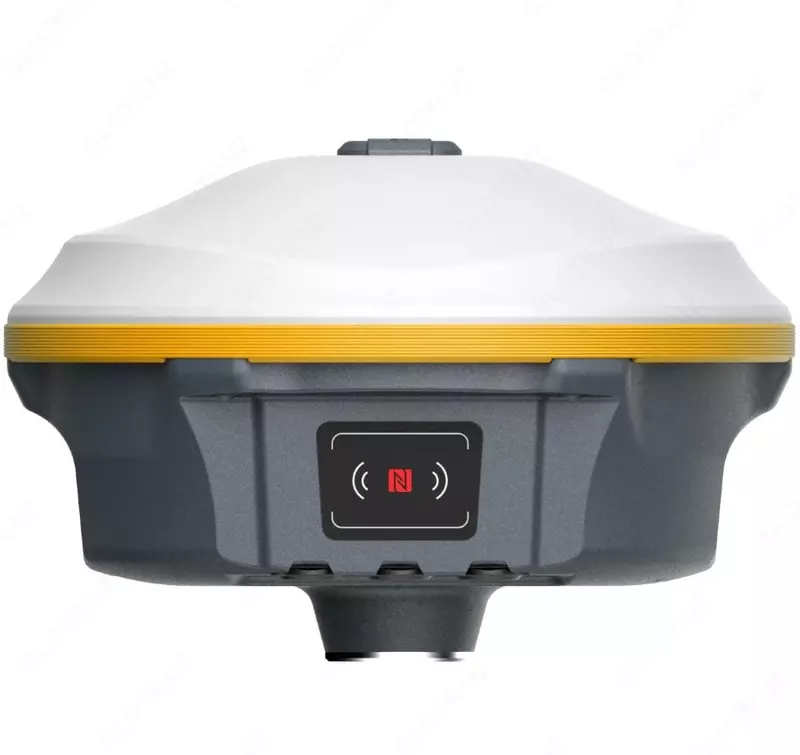

NFC - для подключения контроллера к приемнику

WIFI

Модем - 802.11 b/g

WIFI точка доступа - для доступа к Веб-интерфейсу

WIFI канал передачи данных - приемник может передавать поправки по WIFI

Хранение/Передача данных

Память - внутренняя память 16GB SSD

Передача данных - Режим Plug and play передачи данных USB

Поддержка загрузки данных FTP/HTTP

Формат данных

Формат статических данных: STH, Rinex2.x, Rinex3.x, Формат дифф. поправок: CMR, RTCM 2.x, RTCM 3.x (в т.ч MSM), Формат позиции: NMEA 0183, плановые координаты PJK, SBF,

Сенсоры

Электронный уровень - Программное обеспечение контроллера может отображать электронный уровень, проверяя состояние выравнивания пузырькового уровня на вехе в режиме реального времени

IMU - Встроенный модуль IMU, не требующий калибровки и невосприимчивый к магнитным помехам

Термометр - Встроенный датчик термометра, с интеллектуальной технологией контроля температуры, контролирующий и регулирующий температуру приемника

Взаимодействие с пользователем

Операционная система - Linux

Кнопки - 2-кнопки и визуальный интерфейс управления

Индикаторы - 3 LED индикатора

LCD - 1.3 дюймовый HD цветной LCD сенсорный дисплей с разрешение 240*240

Веб-интерфейс - доступ к веб-интерфейсу осуществляется по WI-FI или USB, позволяет отслеживать и управлять приемником

Голосовые оповещения - Озвучивает текущий режим работы и выбранный модем передачи данных. Поддерживает различные языки, такие как: Китайский/Английский/Корейский/Испанский/Португальский/ Русский/Турецкий

Открытая платформа - Обеспечивает вторичный пакет разработки и открывает формат данных наблюдений Opensc и определение интерфейса взаимодействия

Облачный сервис - Мощная облачная платформа предоставляет онлайн-сервисы, такие как удаленное управление, обновление прошивки, онлайн — регистрация

Размеры - 165×108 мм

Вес - 1.35 кг (включая батарею)
