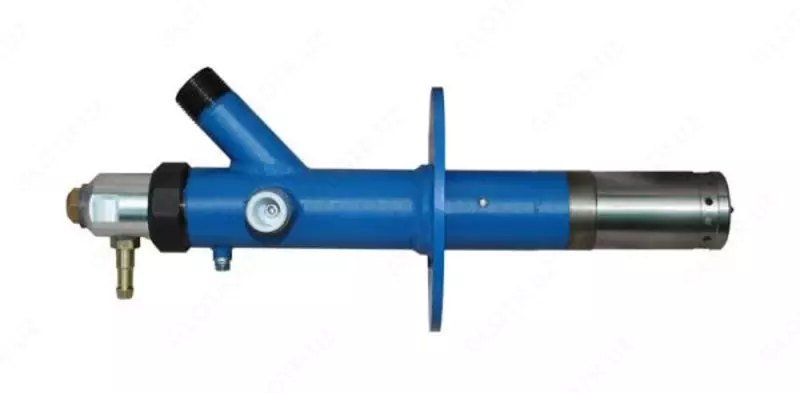

Горелка запальная ЭИВ-01

В наличии Код: P-0796773

1 600 000 сум / шт.

Купить

В корзину

Написать

Описание

Горелки запальные газовые (запальники) ЭИВ-01 и ЭИВ-01-32 общепромышленного назначения предназначены для розжига основных горелок, котлов и печей, а также иных топочных агрегатов и систем различного назначения на производстве. В качестве топлива для запальных газовых горелок типа ЭИВ используются природный газ по ГОСТ 5542, пропан-бутан.

Модификации запальных газовых устройств ЭИВ-01, ЭИВ-01-32

Тип горелки запальной	Назначение и свойства
ЭИВ-01, ЭИВ-01-32	для работы при уравновешенной тяге или при разрежении в топке, данные приборы не требуют специального подвода воздуха;
ЭИВ-01-И	предназначены для работы при уравновешенной тяге или при разрежении в топке и не требуют специального подвода воздуха. Запальники комплектуются встроенным ионизационным зондом.
ЭИВ-01-Ф, ЭИВ-01-32-Ф	для работы при уравновешенной тяге или при разрежении в топке и не требуют специального подвода воздуха. Горелки комплектуются визирной трубой для установки оптического датчика контроля пламени или визуального контроля.
ЭИВ-01-Д, ЭИВ-01-32-Д	предназначены для работы в топочных агрегатах с наддувом (противодавлением).
ЭИВ-01-ДИ, ЭИВ-01-32-ДИ	используются для работы в топочных агрегатах с наддувом (противодавлением). Запальники комплектуются встроенным ионизационным зондом.
ЭИВ-01-ДФ, ЭИВ-01-32-ДФ	предназначены для работы в топочных агрегатах с наддувом (противодавлением), комплектуются визирной трубой для установки оптического датчика контроля пламени или визуального контроля.

Особенности конструкции общепромышленных запальных горелок

— Длина ствола запальных горелок типа ЭИВ-01 от установочного фланца до среза сопла от 0,15 до 5 м.
— Длина ствола запальных горелок типа ЭИВ-01-32 от установочного фланца до среза сопла от 0,15 до 1 м.
— Длина пламени запальных горелок типа ЭИВ-01 не менее 800 мм.
— Длина пламени запальных горелок типа ЭИВ-01-32 не менее 500 мм.

Длина запальной горелки может быть увеличена по согласованию с производством.
По специальному заказу возможна поставка высоковольтного провода длиной до 200 м.

Технические характеристики горелок запальных газовых ЭИВ-01, ЭИВ-01-32

Тип горелки запальной	Попере чный размер горелки (max)	Диаметр устано вочной трубы (min)	Перепад давления по тракту подачи воздуха	Давление подачи газа	Расход природного газа	Длина / Вес запальника
ЭИВ-01	42 мм	50 мм	—	0,015…1,5 ати	0,63…6,1 м3/ч	для ЭИВ-01-И, ЭИВ-01-ДИ: L-0,5 м, 4 кг L-1,0 м, 6 кг L-3,0 м, 14 кг для ЭИВ-01, ЭИВ-01-Д, ЭИВ-01-Ф, ЭИВ-01-ДФ: L-0,25 м, 2 кг L-0,5 м, 4 кг L-1,0 м, 4,6 кг L-4,0 м, 13 кг
ЭИВ-01-И, ЭИВ-01-Ф	68 мм	70 мм	—
ЭИВ-01-Д	42 мм	50 мм	50,0…200,0 Па
ЭИВ-01-ДИ, ЭИВ-01-ДФ	68 мм	70 мм	50,0…200,0 Па
ЭИВ-01-32	30 мм	32 мм	—	0,05…1,0 ати	1,0…5,0 м3/ч
ЭИВ-01-32-И	39 мм	42 мм	—
ЭИВ-01-32-Ф	30 мм	50 мм	—
ЭИВ-01-32-Д	30 мм	32 мм	50,0…200,0 Па
ЭИВ-01-32-ДИ	39 мм	42 мм
ЭИВ-01-32-ДФ	30 мм	50 мм
