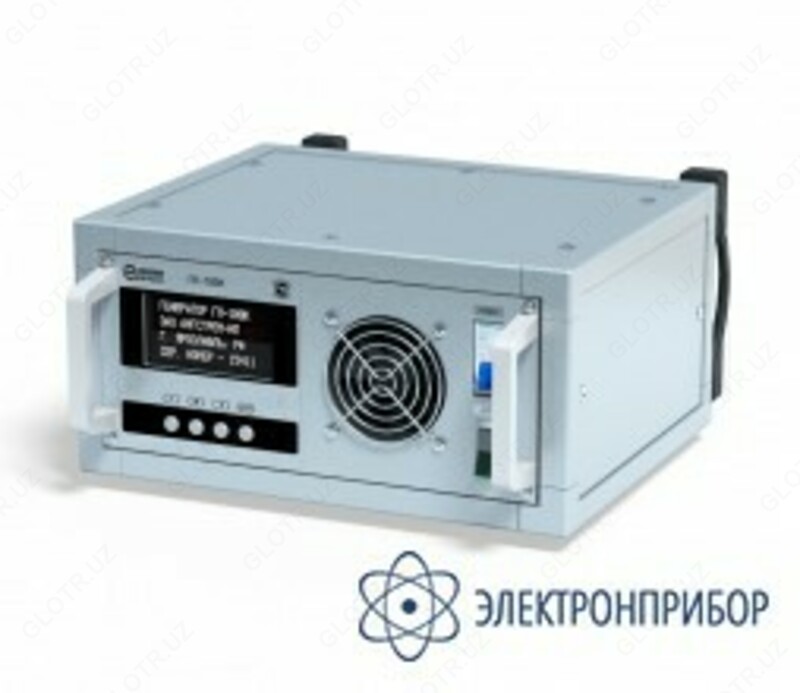

ГП-100К — генератор поисковый

Назначение генератора поискового ГП-100К:

Генератор поисковый с автоматическим согласованием нагрузки ГП – 100К используется как источник тока синусоидальной формы звуковой частоты для поиска трасс и мест повреждения силовых кабелей индукционным методом. Генератор используется в составе комплекта поискового КП-100К совместно с приемником ПП-500А.

Область применения генератора поискового ГП-100К:

• городское, промышленное и коммунальное электроснабжение;
• электротранспорт;
• строительство.

Особенности генератора поискового ГП-100К:

• Возможность параллельной работы двух генераторов;
• Возможность выставления произвольной частоты самим пользователем (возможность работы с приемными устройствами любой частоты);
• Работа в двухчастотном и трехчастотном режиме (чередование частот);
• Генератор имеет системы ограничения выходной мощности, тока и напряжения, которые обеспечивают длительную работу на реактивную нагрузку, короткое замыкание или холостой ход без ухудшения коэффициента нелинейных искажений;
• Возможность управление генератором осуществляется автономно с помощью 4-х кнопок с индикацией режимов на дисплее или дистанционно от компьютера по интерфейсу RS-232 или RS-485;
• Генератор обеспечивает энергонезависимое память для сохранения режима работы;
• Генератор имеет микропроцессорное управление, позволяющее использовать его в автоматизированных электролабораториях;
• Время непрерывной работы не ограничено;
• Электропитание генератора универсальное: сеть 220В или аккумулятор;
• Предусмотрено два языка интерфейса: русский, английский.

Принцип работы генератора поискового ГП-100К:

Генератор ГП – 100К полностью заменяет генератор ГП – 100У и дополнительно обеспечивает:

• автоматическое согласование с нагрузкой;
• определение напряжения, тока и сопротивления нагрузки;
• возможность дистанционного управления.

На передней панели расположены органы управления и индикации:

• выключатели «≈220V» и «=12V» - включение / выключение генератора при питании от сети или источника напряжения постоянного тока;
• четыре кнопки: « - », « + », « > », «AUTO» и индикатор (дисплей).

На задней панели расположены:

• розетка ВЫХОД, через которую подключается нагрузка;
• клеммы « + / - 12V» для подключения к источнику питания постоянного тока;
• разъёмы для подключения интерфейсных кабелей «RS –232» и «RS-485» (под заглушками);
• клемма заземления;
• сетевой шнур питания, вилка которого имеет контакт заземления;
• розетка «СИНХР» для синхронизации генераторов в режиме параллельного или последовательного подключения к нагрузке;
• тумблер «ВНЕШ» для включения генератора в режим ведомого.

Условия эксплуатации генератора поискового ГП-100К:

Управление генератором осуществляется автономно с помощью 4-х кнопок с индикацией режимов по знаковому вакуумно-люминисцентному индикатору или дистанционно с помощью компьютера или другого управляющего контроллера по интерфейсу RS-232 или RS-485. Генератор обеспечивает запоминание и воспроизведение настроек пользователя.

Генератор имеет защиты блокирующие его работу при разогреве радиатора усилителя до 90 °С, при выходе за допуск напряжений внешних и внутренних источников питания, при отсутствии или неверном подключении интерфейсных кабелей (при работе в дистанционном режиме).

Генератор имеет систему ограничения выходного тока, напряжения и мощности, которая обеспечивает длительную работу в режимах короткого замыкания и холостого хода на выходе без ухудшения параметров сигнала (коэффициента нелинейных искажений) и при перегреве генератора.

Время готовности к работе не более 15 с при температуре окружающей среды выше минус 10 °С и 1...2 мин. при температуре ниже минус 10 °С.

Рабочее положение - горизонтальное; допускается эксплуатация в других положениях при надежном креплении.

Время непрерывной работы не ограничено.
