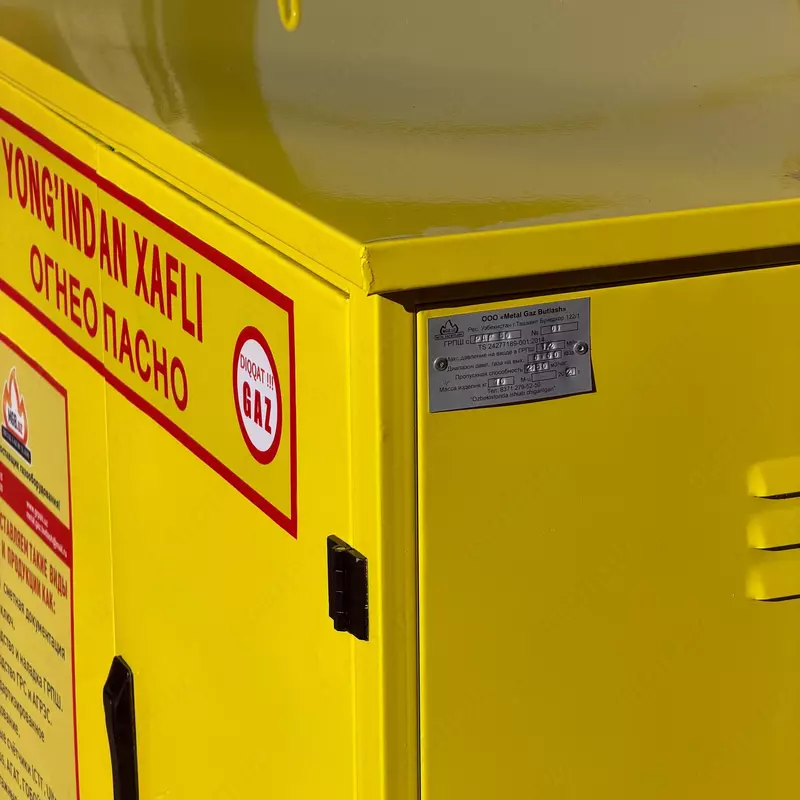

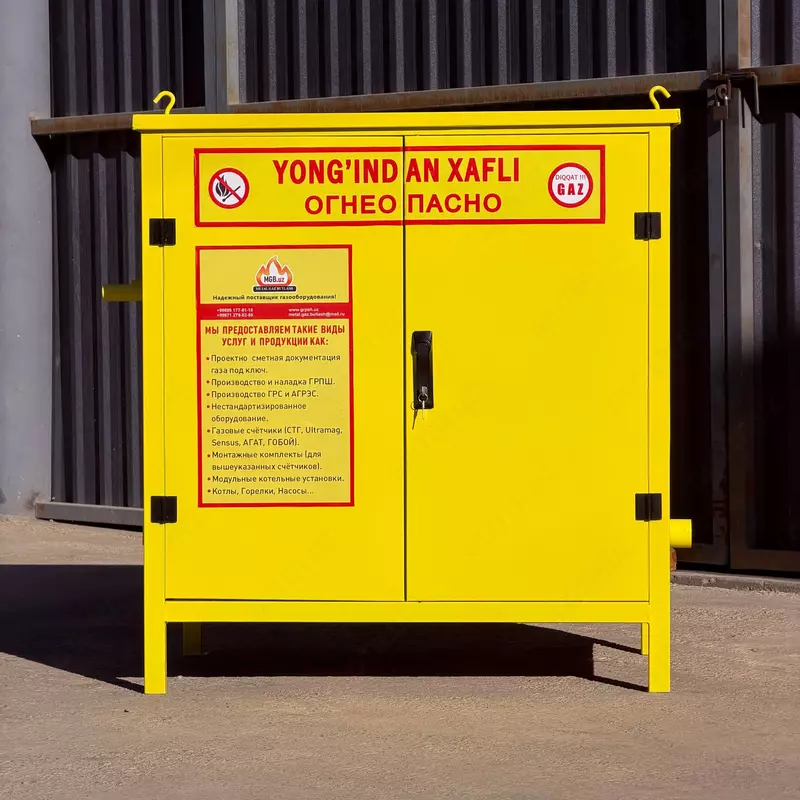

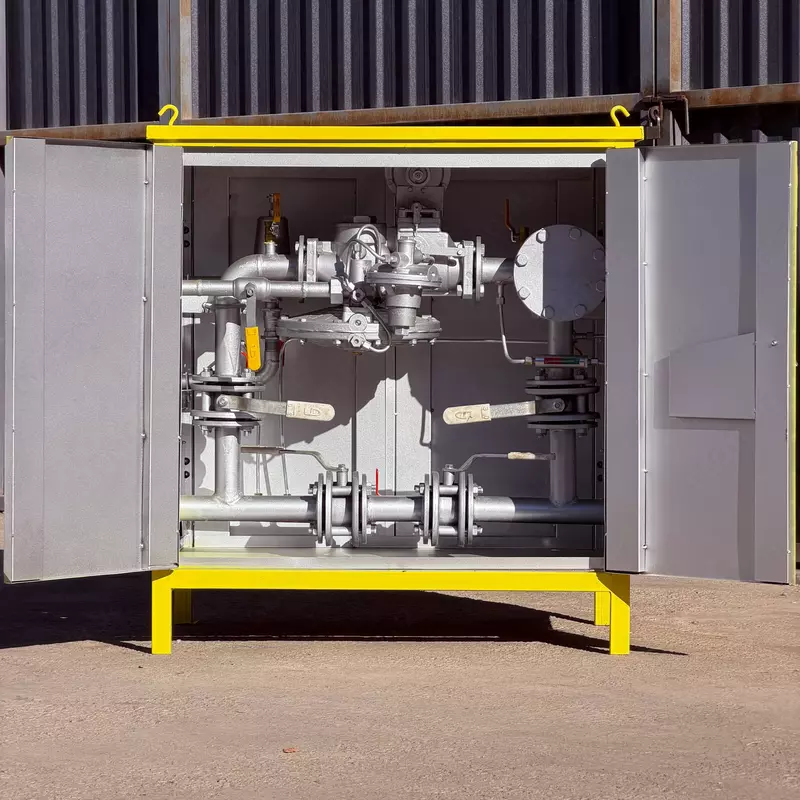

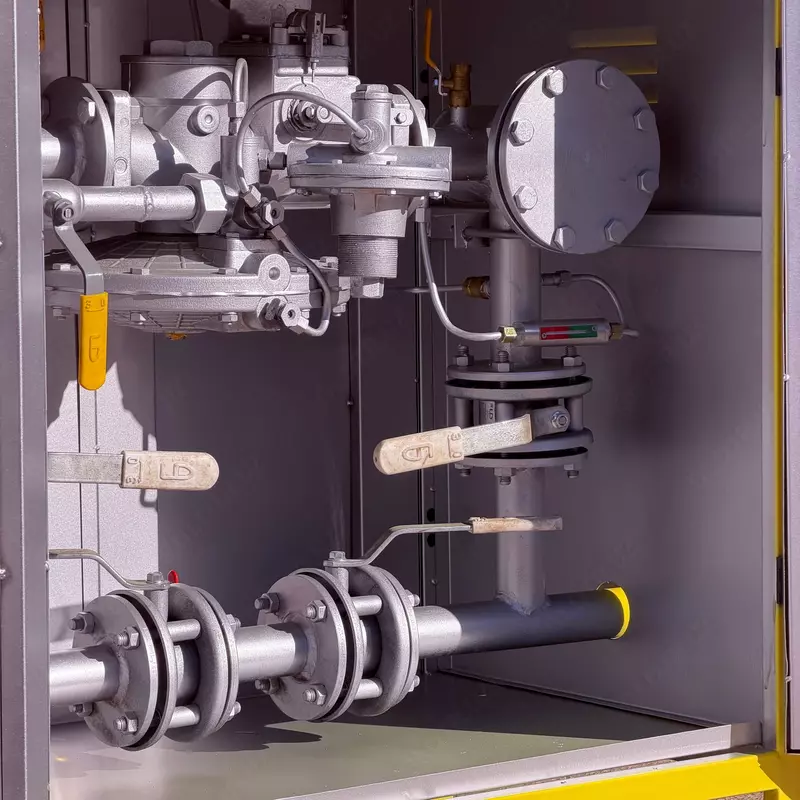

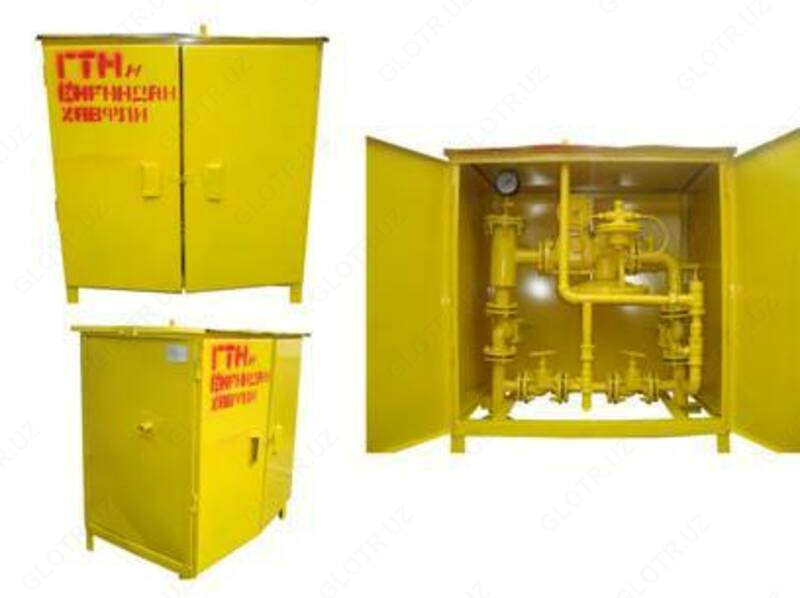

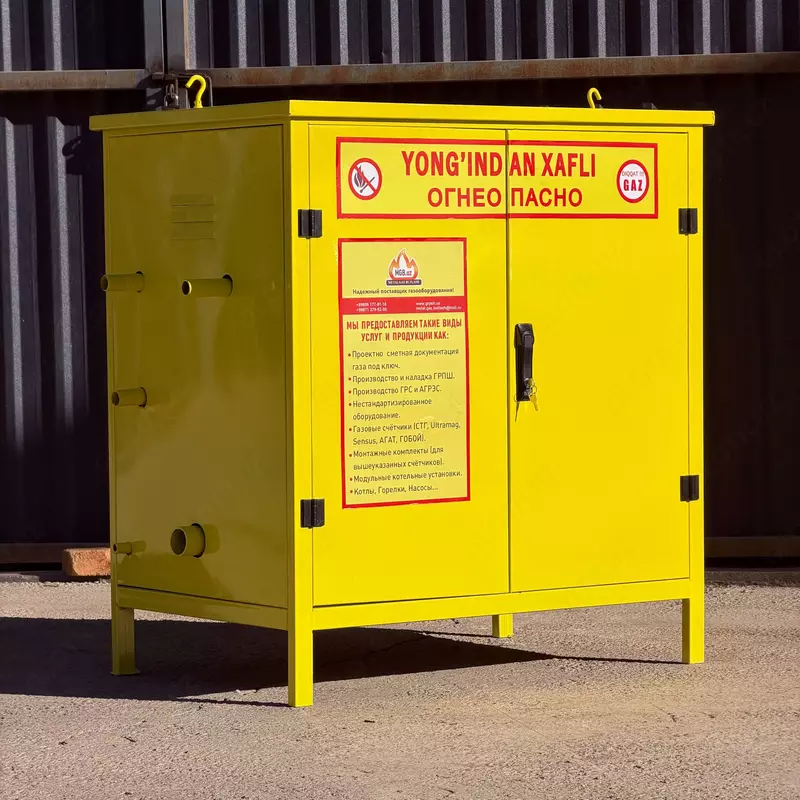

ГРПШ с регулятором РДГ-50 В

Регулятор давления газа РДГ устанавливается на газорегуляторных пунктах ГРП, ШРП, а также в узлах редуцирования газорегуляторных установок ГРУ промышленных и коммунально-бытовых объектов. Он предназначен для редуцирования высокого и среднего давления газа и автоматического поддержания выходного давления на заданном уровне.
При аварийном повышении или понижении выходного давления регулятор РДГ автоматически отключает подачу газа.

Условия эксплуатации:
Условия эксплуатации должны соответствовать климатическому исполнению УХЛ 4 по ГОСТ 15150-69 при температуре окружающего воздуха от –40 до +60 °C и относительной влажности до 95 % при температуре +35 °C.

Регулируемая среда:

• природный газ по ГОСТ 5542-87

• сжиженный газ по ГОСТ 20448-90

Технические характеристики:

• Максимальное входное давление: 1,2 МПа

• Диапазон настройки выходного давления: 60–600 кПа

• Пропускная способность при Рвх = 0,1 МПа, плотности газа 0,8 кг/м³:
  не менее 700–900 м³/ч

• Неравномерность регулирования: не более ±10 %

Давление срабатывания защиты:

• при понижении выходного давления: 0,01–0,03 МПа

• при повышении выходного давления: 0,07–0,7 МПа

Конструктивные параметры:

• Диаметр седла: 45 мм; 35 мм

• Условный проход: 50 мм

• Тип соединения: фланцевое по ГОСТ 12820-80
