Группа безопасности котла от Caleffi

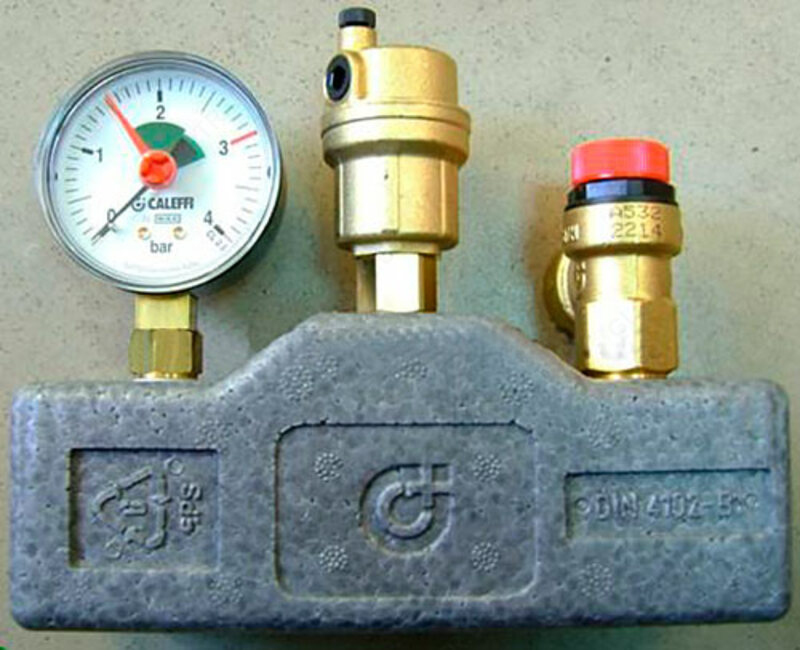

Группа безопасности Caleffi (модель 302631)

Группы безопасности Caleffi предназначены для защиты закрытых систем отопления от избыточного давления и скопления воздуха. Они обеспечивают удаление газов из системы, контроль давления и сброс теплоносителя (воды или антифриза) при превышении допустимого давления.

Область применения:

Модель Caleffi 302631 предназначена для закрытых систем отопления мощностью до 50 кВт (или 45 000 ккал/ч).

Конструкция:

• Корпус: изготовлен из латуни марки MS 58.

• Благодаря специальной конструкции пузырьки воздуха эффективно удаляются через автоматический воздухоотводчик.

• Нижнее соединение с внутренней резьбой 1 дюйм предназначено для подключения к котлу.

• Материал теплоизоляции: полистирол.

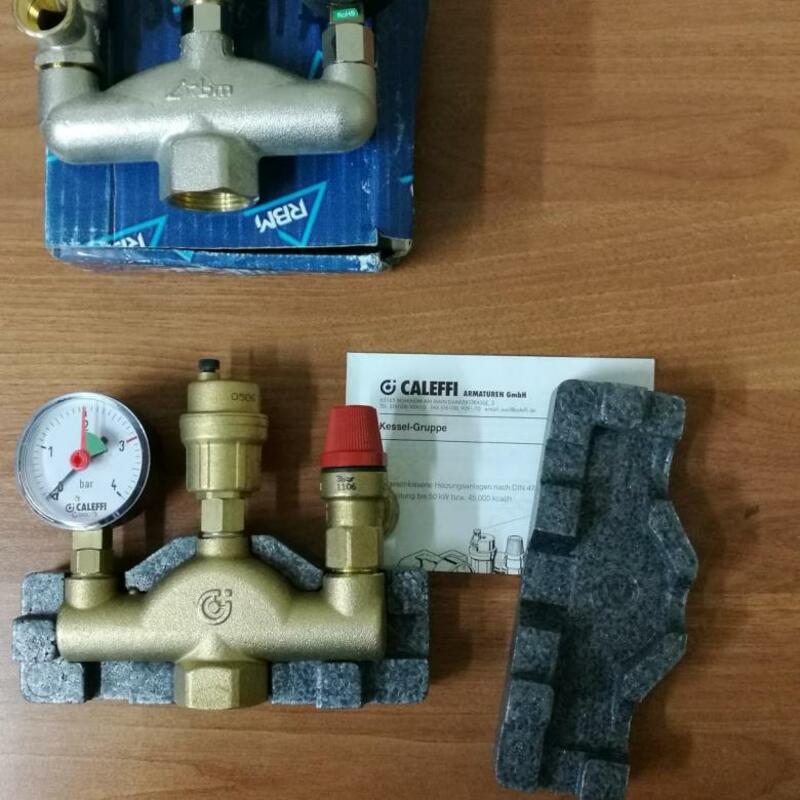

Комплектация:

• Манометр (диаметр шкалы 63 мм, подключение 1/4 дюйма, с указателем давления).

• Автоматический клапан-отсекатель (серия 561, 3/8x1/4”) — позволяет заменить элемент без слива воды из системы.

• Быстродействующий автоматический воздухоотводчик (серия 502, с полимерным поплавком).

• Мембранный предохранительный клапан (серия 527, 1/2”) — срабатывает при давлении 3 бара.

Условия эксплуатации:

• Максимальная рабочая температура: 110°C

• Максимальное рабочее давление: 3 бара

Монтаж:

• Устанавливается вертикально, выше уровня котла.

• Все элементы (манометр, воздухоотводчик, клапан) закреплены на единой консоли.

• Длина трубопровода для сброса теплоносителя не должна превышать 2 метров и иметь не более 2 изгибов.

• Не допускается установка с более чем 3 изгибами и длиной соединений свыше 4 м.
