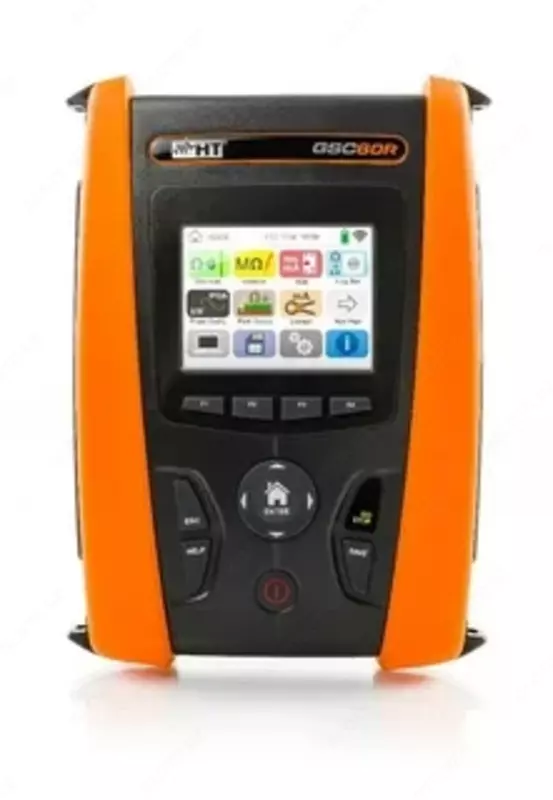

GSC60R — измеритель параметров электрических сетей

GSC60R — измеритель параметров электрических сетей - от 542 000 сум

GSC60R — измеритель параметров электрических сетей

В наличии Код: P-1051476

от 542 000 сум / шт.

Связаться с продавцом

Описание

Особенности измерителя параметров электрических сетей GSC60R:
- Проверка целостности и измерение сопротивления защитных проводников заземления и зануления (200 мА);
- Измерение тока и напряжения (RMS), частоты, мощности (активной, реактивной, полной) и коэффициента мощности;
- Измерение энергии (активной и реактивной);
- Измерение параметров УЗО (АС, А, B – общего, селективного типа и с задержкой), максимальный тестовый ток 10 А (опция): расширенный цикл тестирования автоматов защиты, выключателей, предохранителей и калибровка токоведущих проводников;
- Измерение полного сопротивления цепи «Ф-Ф», «Ф-Н», «Ф-З»;
- Измерение сопротивления изоляции (50, 100, 250, 500, 1000 В);
- Измерение сопротивления заземления и проводимости грунта;
- Определение правильности подключения и порядка чередования фаз;
- Детектирование и регистрация аномалий напряжения (выбросы, провалы перенапряжения, импульсы) с разрешением 10 мс;
- Определение несинусоидальности формы напряжения и тока, измерение гармонических составляющих (до 49-й гармоники);
- Измерение и запись тока утечки, температуры и влажности, освещенности (опционально);
- Запись 632 показателей качества электроэнергии (ПКЭ) и параметров электросети на максимальном интервале >2-х месяцев;
- Интервалы усреднения при регистрации : 2 сек, 5 сек,10 сек, 30 сек, 1 мин, 2 мин, 5 мин, 10 мин,15 мин, 30 мин;
- Анализ и запись в облачное хранилище ПКЭ с помощью планшета или смартфона в реальном времени;
- Приложение HTANALYSIS™ позволяет отображать все входные сигналы, гармоники, векторные диаграммы, а также производные функции на всех фазах;
- Внутренняя память регистратора 8 МБ, сохранение результатов тестирования (999 ячеек);
- Интерфейс WIFI и USB (опто-развязанный);
- Сенсорный цветной графический ЖК-дисплей (320 х 240);
- Батарейное или аккумуляторное питание (+ сетевой адаптер).

Технические характеристики измерителя параметров электрических сетей GSC60R:

Параметр	Значение
В РЕЖИМЕ ИЗМЕРЕНИЙ ПАРАМЕТРОВ ЭЛЕКРОБЕЗОПАСНОСТИ 1Ф И 3Ф СИСТЕМ ЭНЕРГОСНАБЖЕНИЯ
Напряжение (тест УЗО, петли, чередование фаз)
Диапазон измерений	15 В ....460 В
Разрешение	1 В
Погрешность	± (3,0 % + 2 ед.сч.)
Чередование фаз	индикация
Частота напряжения
Основная гармоника	47,0 ....63,6 Гц
Разрешение	0,1 Гц
Погрешность	± (0,1 % + 1 ед.сч.)
Измерение целостности защитных проводников
Максимальное напряжение теста	От 4 до 12 В, постоянное (без нагрузки)
Тестовый ток	> 0,2 А, постоянный ток, для сопротивления < 5 Ом
Разрешение	1 мА
Диапазон измерений	0,01 ... 1 9,99 Ом		0,01 Ом
Разрешение	2 0, 0 ... 99,9 Ом		0,1 Ом
Погрешность измерения	± (5,0 % + 3 ед.сч.)
Измерение силы тока в слаботочных цепях (предел 25/ 50 В)
Диапазон измерений	0,1 ... 0,9 мА		1 ... 999 мА
Разрешение	0,1 мА		1 мА
Погрешность измерения	± (5,0 % + 1 ед.сч.)		± (5,0 % + 3 ед.сч.)
Проверка времени отключения УЗО
Тестовый ток (I_тест)	10/ 30/ 100/ 300/ 500/ 650/ 1000 мА
Типы тестируемых УЗО	АС, А, В, стандартное (G), селективное (S) и с задержкой (УЗО для систем заземления сети TT/ TN/ IT-типа)
Режимы тестирования УЗО	(½, 1, 2, 5) х I_тест, автоматический и дискретное нар астание тока отключения (Ramp)
Время отключения, мс	1...999 для (½, 1) х I_тест 1...200 (G-типа) и 1...250 ( S - типа) для 2 х I_тест 1...50 (G-типа) и 1...150 ( S - типа) для 5 х I_тест 1...310 (G-типа) в режиме Ramp
Задержка отключения, мс	1...999 для (½, 1) х I_тест
Ра зрешение	1 мс
Погрешность измерения	± (2 % + 2 ед.сч.)
Проверка дифференциального тока отключения УЗО
Измерение тока отключения			Погрешность: Нижн./ верх. граница допуска
(I_∆N = 10 мА)	A, АС-тип	(0,3...1,1) х I_∆N	- 0%/ +10% I_∆N
(10 мА ≤ I_∆N ≤ 650 мА)	A, АС-тип	(0,3...1,1) х I_∆N	- 0%/ +5% I_∆N
(30 мА ≤ I_∆N ≤ 100 мА)	В-тип	(0,3...1,1) х I_∆N	- 0 %/ +5% I_∆N
Разрешение	0,1 х I_∆N
Проверка времени отключения УЗО (до 10 А, опция RCDX 10)
Тестовый ток (I_тест)	10/ 30/ 100/ 300/ 500/ 650/ 1000 мА
Типы тестируемы х УЗО	АС, А, В, стандартное (G), селективное (S) и с задержкой (УЗО для систем заземления сети TT/ TN/ IT-типа)
Режимы тестирования УЗО	( ½, 1, 2, 5) х I_тест, автоматический и дискретное нарастание тока отключения (Ramp)
Время отключения, мс	1...999 для (½, 1) х I_тест 1...200 (G-типа) и 1...250 (S-типа) для 2 х I_тест 1...50 (G-типа) и 1...150 (S-типа) для 5 х I_тест 1...310 (G-типа) в режиме Ramp
Задержка отключения, мс	1...999 для (½, 1) х I_тест
Разрешение	1 мс
Погрешность измерения	± (2 % + 2 ед.сч.)
Проверка дифференциального тока отключения УЗО (до 10 А, опция RCDX 10)
Измерение тока отключения			Погрешность: Нижн./ верх. граница допуска
(300 мА ≤ I_∆N ≤ 6,5 А)	A, АС-тип	(0,3...1,1) х I_∆N	- 0%/ +10% I_∆N
(300 мА ≤ I_∆N ≤ 1 А)	В-тип	(0,3...1,1) х I_∆N	- 0%/ +10% I_∆N
Разрешение	0,1 х I_∆N
Измерение сопротивления изоляции
Тестовое напряжение	50/ 100/ 250/ 500/ 1000 В, постоянное
Диапазон измерений	0,01 ... 49,9 МОм / 50 В; 0,01...99,9 МОм / 100 В; 0,01 ... 99,9 МОм / 250 В; 0,01...499 МОм / 500 В; 0,01...999 МОм / 1000 В		50 ... 99,9 М Ом / 50 В; 100...199,9 МОм / 100 В; 100 ... 499,9 МОм / 250 В; 500...999 МОм / 500 В; 1000...1999 МОм / 1000 В
Погрешность измерения	± (2 % + 2 ед.сч.)		± (5 % + 2 ед.сч.)
Измерение напряжения прикосновения (U_П)
Предел измерений (U_{п lim})	25, 50 В
Диапазон измерений	0... 2 х U_{п lim} В (тест УЗО и измерение сопротивления заземления); 0 ... 99,9 В (для ТТ и TN систем); 100 ... 999 В (для TN систем)
Разрешение	0,1 В
Погрешность измерения	0%...(5,0 % + 3 В)
Измерение полного сопротивления заземления (без отключения УЗО)
	Глухозаземленная нейтраль			Изолированная нейтраль
Диапазон измерений, Ом	0,01 - 9,99	10,0 - 199,9	200 - 1999	1...1999
Разрешение	0,01 Ом	0,1 Ом	1 Ом	1 Ом
Погрешность измерения	0%...(5,0 % + 0,1 / 1 / 3 Ом)			0%...(5,0 % + 3 ед.сч.)
Схема измерения	4-х проводная
Измерение сопротивления контура заземления (с дополнительными штырями)
Диапазон измерений	0,01...9,99 Ом	10,0...99,9 Ом	100...999 Ом	1,00...49,99 кОм
Разрешение	0,01 ОМ	0,1 Ом	1 Ом	0,01 кОм
Погрешность измерения	± (5 % + 3 ед.сч.)
Схема измерения	2-х или 3-х проводна
Тестовый ток/ напряжение	до 10 мА/ до 20 В ср.кв. (77,5 Гц)
Измерение сопротивления цепи «ФАЗА-ФАЗА», «ФАЗА-НЕЙТРАЛЬ», «ФАЗА-ЗЕМЛЯ»
Диапазон измерений	0,01 ... 9,9 Ом		10 ... 199,9 Ом
Разрешение	0,01 Ом		0,1 Ом
Погрешность	± (5,0 % +3 ед.сч.)
Чередование фаз (1 - проводный метод)
Напряжение	100...265 В (фаза-нейтраль, фаза-земля)
Частота	50/ 60 Гц
Измерение проводимости грунта (Р)
Диапазон измерений	0,06...10...100...1000 Омм/ 1...10...100...1000 кОмм/ 1...3,14 Мом*м
Разрешение	0,01...0,1...1... Омм/ 0,01...0,1...1 кОмм/ 0,01 МОм*м
Погрешность измерения	± (5,0 % +3 ед.сч.)
Схема измерения	4-х проводная (разнос штырей до 10 м)
Тестовый ток/ напряжение	до 10 мА / до 20 В ср.кв. (77,5 Гц)
В РЕЖИМЕ ИЗМЕРЕНИЙ И АНАЛИЗА КАЧЕСТВА ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ 1Ф И 3Ф ЭЛЕКТРОСЕТЕЙ
Напряжение
Диапазон измерений	15 ... 380 В (фаза - нейтраль)/ 15 ... 660 В (фаза - фаза)
Разрешение	0,1 В
Погрешность	± (1 % + 1 ед.сч.)
Провалы напряжения и перенапряжения
Диапазон измерений (ручной выбор)	15 ... 380 В		15 ... 660 В
Разрешение	0,2 В
Погрешность измерения напряжения	± (1,0 % + 2 ед.сч.)
Интервал между выборками	10 мс (за полупериод f =50 Гц)
Погрешность измерения	± 20 мс
Ток (TRMS)
Диапазон измерений (внеш. пр еобразователь)	0,5 ... 10... 300... 3000 А (в зависимости от установленного диапазона)
Погрешность измерения	± (1 % + 3 ед.сч.)
Разрешение	0,01...0,1...1 А (в зависимости от установленного диапазона)
Измерение активной мощности
Диапазон измерений	0...9,999 кВт	0...99,99 кВт	0...999,9 кВт	0...9999,9 кВт
Разрешение	0,001 кВт	0,01 кВт	0,1 кВт	1 кВт
