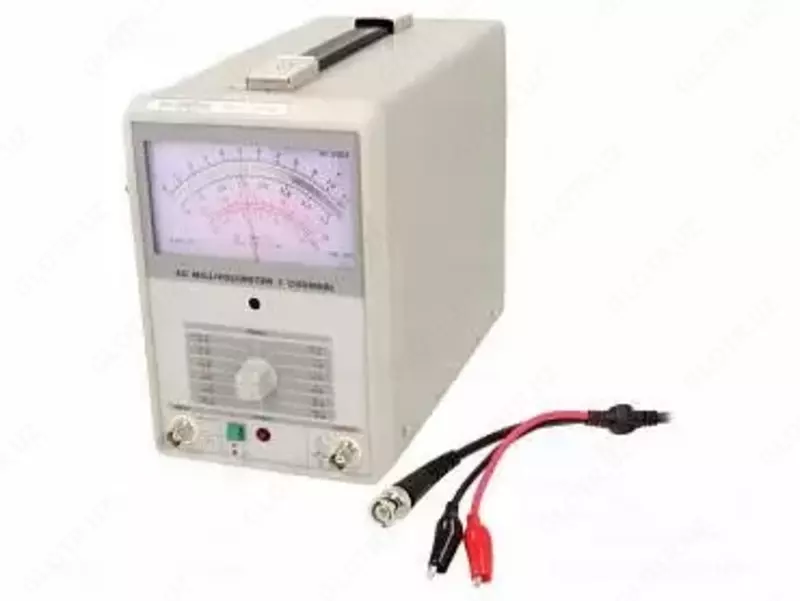

GVT-427B - вольтметр переменного напряжения

Характеристики GVT-427B

ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ
Предел измерения	300 мкВ / 1 / 3 / 10 / 30 / 100 / 300 мВ / 1 / 3 / 10 / 30 / 100 В
Шкала измерения	От 0 до 1,0 (расширение до 1,12) От 0 до 3,1 (3,2) (расширение до 3,5)
Диапазон рабочих частот	10 Гц - 1 МГц, синусоидальной сигнал
Погрешность измерения	± 3% (относительно 1 кГц)
Дополнительная погрешность, обусловленная изменением напряжения питания (10%)	± 0,5%
ОТНОСИТЕЛЬНЫЙ УРОВЕНЬ ПО НАПРЯЖЕНИЮ
Предел измерения	-70 / -60 / -50 / -40 / -30 / -20 / -10 / 0 / 10 / 20 / 30 / 40 дБ
Шкала измерения	От -20 дБ до 0 дБ (расширение до 1 дБ)
Опорный уровень	0 дБ = 1 В
ОТНОСИТЕЛЬНЫЙ УРОВЕНЬ ПО МОЩНОСТИ
Предел измерения	-70 / -60 / -50 / -40 / -30 / -20 / -10 / 0 / 10 / 20 / 30 / 40 дБм
Шкала измерения	От -20 дБм до 2 дБм (расширение до 3,2 дБм)
Опорный уровень	0 дБм = 1 мВт на 600 Ом
ИЗМЕРИТЕЛЬНЫЙ ВХОД
Количество входов	Канал 1, канал 2
Режимы работы	Независимый, следящий (для канала 1 и канала 2 используется аттенюатор одного канала)
Неравномерность АЧХ входного сигнала (отн. 1 кГц)	< 3% в полосе 20 Гц - 200 кГц < 10% в полосе 10 Гц - 1 МГц
Коэффициент гармоник входного сигнала	< 2% (относительно 1 кГц)
Входной импеданс	1 МОм / 50 пФ
Максимальное входное напряжение	300 В (ACпик. + DC) на пределах 300 мкВ /…/ 1 В 500 В (ACпик. + DC) на пределах 3 В /…/ 100 В
Сопротивление изоляции (вход-корпус)	0,1 Ом / 100 кОм, выбирается переключателем
Максимальное напряжение (вход-корпус)	± 30 Впик при сопротивлении изоляции 100 кОм
ВЫХОД ШИРОКОПОЛОСНОГО УСИЛИТЕЛЯ
Выходное напряжение	0,1 х Uизм. (± 10%) относительно 1 кГц, без нагрузки
Неравномерность АЧХ выходного сигнала (отн. 1 Гц)	< 3% в полосе 10 Гц - 1 МГц, без нагрузки
Максимальное напряжение (выход-корпус)	± 12 Впик
ОБЩИЕ ДАННЫЕ
Количество индикаторов	Два показывающих устройства (черная и красная стрелки)
Напряжение питания	115 / 230 В ± 10%, 50/60 Гц
Габаритные размеры	130 х 210 х295 мм
Масса	2,84 кг
