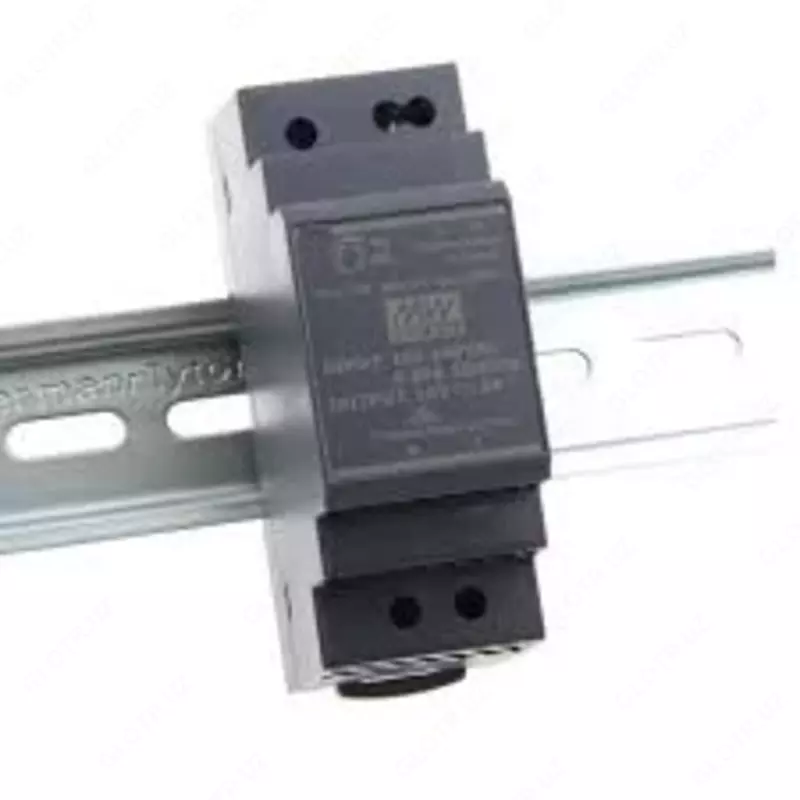

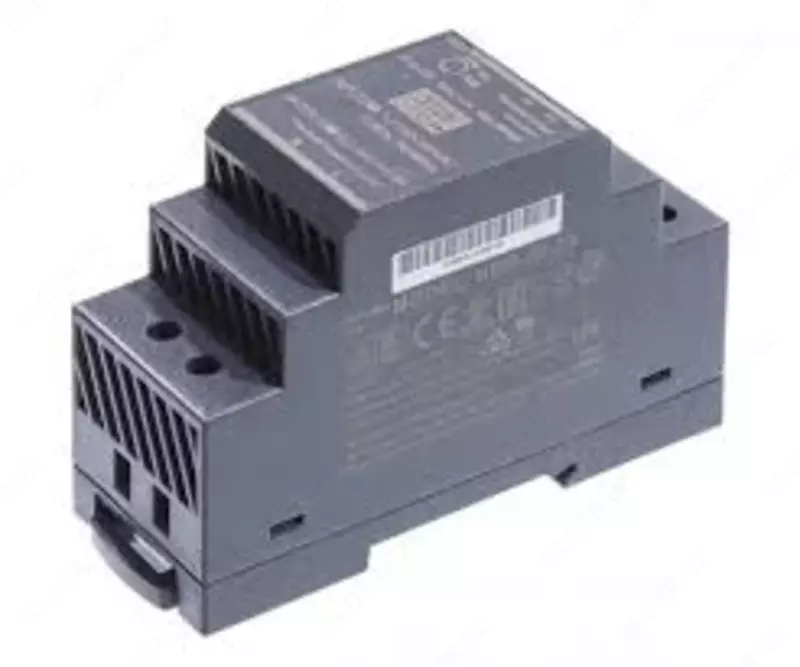

HDR-30-12 Блок питания

Технические характеристики

Техническая документация

Выход:
Напряжение постоянного тока	12V
Номинальный ток	2A
Диапазон тока	0-2A
Номинальная мощность	24W
Уровень шума на выходе	120mVp-p
Диапазон регулировки напряжения	10.8 ~ 13.8V
Допустимое отклонение напряжения	±1.0%
Нестабильность выходного напряжения по сети	±0.5%
Нестабильность по нагрузке	±1.0%
Время установки, время нарастания	500ms, 50ms/230VAC 500ms, 50ms/115VAC at full load
Время удержания	30ms/230VAC 12ms/115VAC at full load

Вход:
Диапазон входных напряжений	90 ~ 264VAC 120 ~ 370VDC
Диапазон частот	47 ~ 63Hz
КПД	88%
Переменный ток	0.88A/115VAC 0.48A/230VAC
Выдерживаемое напряжение	l/P-0/P:3KVAC l/P-FG:2KVAC O/P-FG:0.5KVAC
Пусковой ток	25A/115VAC 45A/230VAC

Защита:
Защита от перенапряжения	Shut down o/p voltage, re-power on to recover
Защита от перегрузки	Constant current limiting, recovers automatically after fault condition is removed

Условия окр. среды:
Диапазон рабочих температур	-30 ~ +70°C
Рабочая влажность	20 ~ 95% RH non-condensing
Температурный коэффициент	±0.03%/°C (0 - 50°C)
Вибрация	Component:10 ~ 500Hz, 2G 10min./1cycle, 60min. each along X, Y, Z axes; Mounting: Compliance to IEC60068-2-6
Температурно-влажностный режим хранения	-40 ~ +85°C, 10 - 95% RH

Безопасность и ЭМП:
Стандарты безопасности	UL508, TUV EN60950-1 approved
Сопротивление изоляции	l/P-O/P, l/P-FG, O/P-FG:>100M Ohms / 500VDC / 25°C / 70% RH
Электромагнитная совместимость	Compliance to EN55022 (CISPR22) Class A, EN61000-3-2,-3
Электромагнитная помехоустойчивость	Compliance to EN61000-4-2,3,4,5,6,8,11, EN55024, EN61000-6-2 (EN50082-2), heavy industry level, criteria A

Прочее:
MTBF (Средняя наработка на отказ)	968.1K hrs min. MIL-HDBK-217F (25°C)
Габаритные размеры	35*90*54.5mm(W*H*D)
Упаковка	0.12Kg;96pcs/12.5Kg/1.04CUFT
