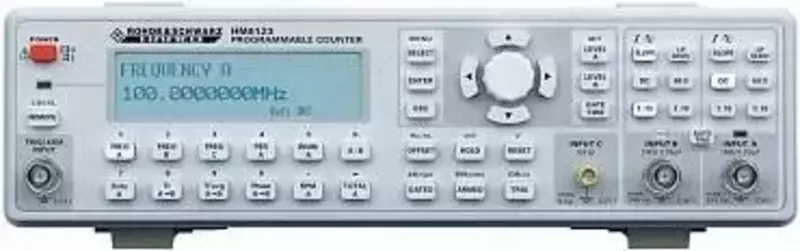

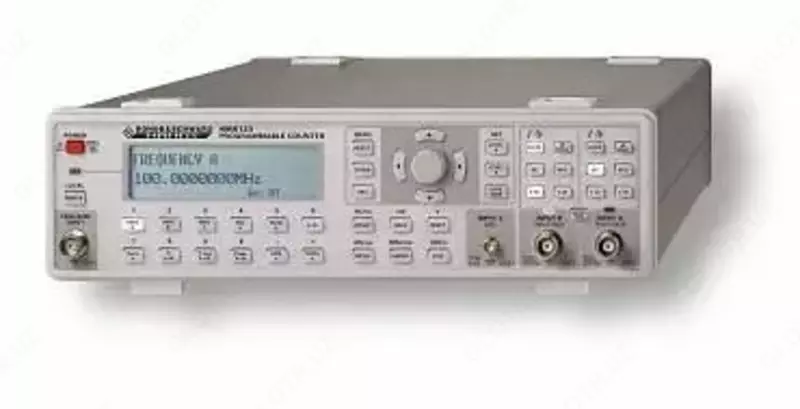

HM8123-X - программируемый, частотомер с термостатированным, кварцевым генератором

Характеристики HM8123-X

Параметр	Значение
Диапазон частот
Каналы А и B (BNC)	0 Гц – 200 МГц (синус, импульсный)
Канал C (SMA)	100 МГц – 3 ГГц (синус)
Чувствительность
Каналы А и B
0 – 80 МГц	25 мВСКЗ  (синус), 80 мВразмах  (импульсный)
80 – 200 МГц	65 мВСКЗ  (синус)
20 – 80 МГц	50 мВСКЗ (синус, автозапуск)
Канал   C
до 1 ГГц	30 мВСКЗ (тип. 20 мВСКЗ)
1 – 3 ГГц	100 мВСКЗ (тип. 80 мВСКЗ)
Импеданс
Каналы А и B	1 М: II 30 пФ или 50 : (подключаемый)
Канал   C	50 : ном.
Ослабление (входной аттенюатор)
Каналы А и B	1:1, 1:10, 1:100 (выбираемое)
Канал C	не используется
Максимальное входное напряжение
Каналы А и B	для 1М:: 250В (DC+ACпик) 0-440 Гц снижение до 8 ВСКЗ на 1 МГц для 50 :: 5 ВСКЗ
Канал  C	5 В (DC + ACпик)
Временная база (Time base)
Частота	Тактовая частота 400 МГц; 10 МГц кварц
Температурная стабильность (0 – 50°C)	±1 x 10-8
Старение	≤ 1,0 x 10-9/день
Виды измерений
Частота A/B/C; период A; длительность A; измерение событий сигнала (импульсов, периодов) в A; измерение числа оборотов в минуту A (RPM); отношение частот A:B; временной интервал между A и B; усреднение временного интервала между A и B; фаза между A и B; коэффициент заполнения A; импульсные измерения

Измерение частоты (входы  A ,  B ,  C )
Диапазон частот	0 - 200 МГц (3 ГГц)
Значение младшего разряда (LSD)	(1,25 x 10-8 с х Частота)/ Время измерения
Разрешение	1 значение младшего разряда (LSD)
Погрешность	±(разрешение/частота ±временная погрешность ±погрешность уровня формирования1) / время измерения)
Измерение периода
Диапазон	5 нс – 10000 с
Значение младшего разряда (LSD)	(1,25 x 10-8 с х Период)/ Время измерения
Разрешение	1 значение младшего разряда (LSD)
Погрешность	±разрешение/период ±(погрешность уровня формирования1) / время измерения)
Измерение событий сигнала (импульсов, периодов)
Внешнее управление
Диапазон	0 - 200 МГц
Минимальная длительность импульса	10 нс
Значение младшего разряда (LSD)	1 отсчет
Разрешение	1 значение младшего разряда (LSD)
Погрешность	(разрешение ±погрешность внешнего строб импульса x частота A)/сумма
Разрешение по длительности	10 нс
Измерение временного интервала / Усреднение
(вход A = запуск; вход B = остановка)
Значение младшего разряда (LSD)	10 нс (0,1 пс - 10 нс в режиме «усреднения»)
Разрешение	1 значение младшего разряда (LSD)
Погрешность	±(разрешение + погрешность уровня формирования1) + систематич. погрешность) / временной интервал ±погрешность времени (систематич. погр.:  ≤ 4 нс)
Количество усреднений	N = 1 – 25                                     LSD = 10 нс N = 26 – 2’500                              LSD = 1 нс N = 2’501 – 250’000                     LSD = 100 пс N = 250’001 – 25’000’000            LSD = 10 пс N > 25’000’000                             LSD = 0,1 пс
Измерение числа оборотов в минуту ( RPM )
Предустановка	1 – 65’535 импульсов на оборот
Время счета	330 мс, фиксировано
Значение младшего разряда (LSD)	7,5 x 10-8 x скорость вращения
Разрешение	1 значение младшего разряда (LSD)
Погрешность	±(( погрешность уровня формирования1) / 0,33) ±погрешность временной базы
Время счета (Время стробирования)
Диапазон	1 мс - 65 с
Разрешение	1 мс
Внешний строб-импульс	мин. 20 мкс
Прочие характеристики
Интерфейсы	USB/RS-232 ( HO820 ), IEEE-488 (GPIB) ( HO880 )
Питание	115 - 230 В +/-10 %, 45 - 60 Гц, CAT II
Потребляемая мощность	приблизительно 20 Вт
Г абариты (Ш  x   В  x   Г), мм	285 x 75 x 365
Масса	4 кг
