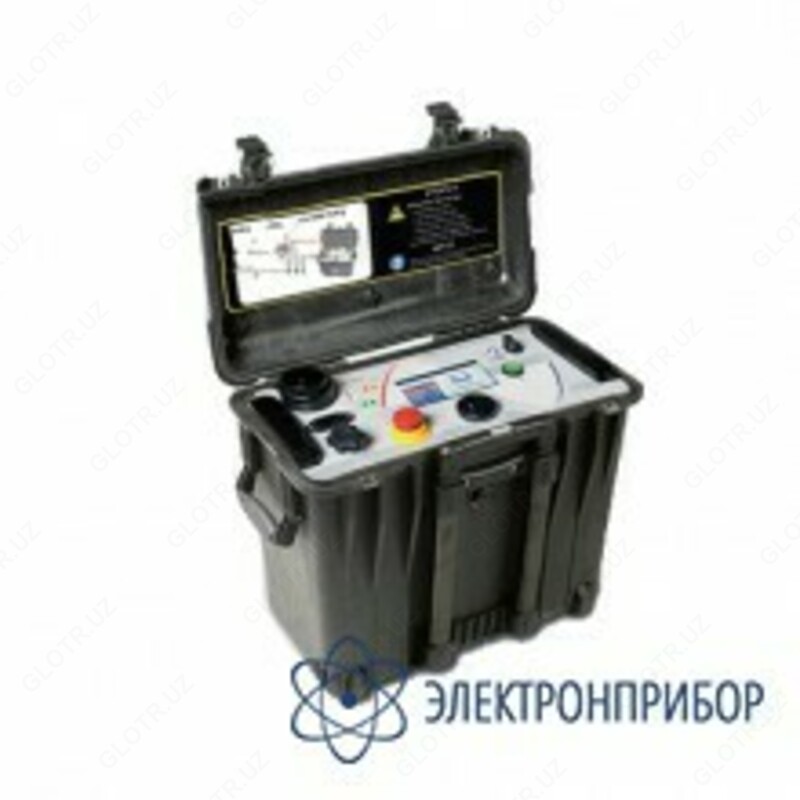

HVA45TD — высоковольтная СНЧ установка для испытаний кабелей с изоляцией из сшитого полиэтилена c модулем измерения тангенса угла диэлектрических потерь

Описание высоковольтной СНЧ установки для испытаний кабелей с изоляцией из сшитого полиэтилена c модулем измерения тангенса угла диэлектрических потерь HVA45TD:

Новейшая высоковольтная СНЧ-установка HVA45TD – это компактная и портативная испытательная установка для испытания кабеля с рабочим напряжением до 20кВ включительно, со встроенным модулем TD для измерения тангенса угла диэлектрических потерь.

Режим MWT диагностики, сочетает испытание и диагностику TD в соответствии с IEEE 400.2-2013, позволяет испытать и оценить состояние кабеля быстрее и безопаснее.

HVA45TD изготавливается в водонепроницаемом, ударопрочном и защищающем от пыли кейсе (IP67). Прибор предлагает ручную и автоматическую последовательности испытания, а большой цветной дисплей упрощает работу.

Высоковольтная установка обладает выдающимися техническими характеристиками с точки зрения размера и веса (36 кг), и нагрузочной способности (10 мкФ). Формирование высоковольтного сигнала построенно на принципе ШИМ модуляции и происходит за счет применения самой современной силовой электроники (сухая конструкция, без масла внутри), что делает прибор практически не требующем обслуживания.

Прибор имеет 2 независимых заземляющих устройства (электронное автоматическое и механическое) и интегрированную систему защиты от внешнего напряжения до 12 кВ для защиты как оператора, так и прибора.

Особенности высоковольтной СНЧ установки для испытаний кабелей с изоляцией из сшитого полиэтилена c модулем измерения тангенса угла диэлектрических потерь HVA45TD:

• Переменное напряжение СНЧ (VLF) (СИНУС и ПРЯМОУГОЛЬНИК);
• Встроенный модуль TD для измерения тангенса угла диэлектрических потерь;
• Постоянное DC напряжение;
• Тестирование как жил, так и оболочки кабеля;
• Режим начального прожига;
• Встроенный интерфейс USB и Bluetooth;
• Цветной дисплей;
• Вес 36 кг;
• Встроенное разрядное устройство;
• Сверхкомпактность.
