HVA54/80 — высоковольтная испытательная установка

Назначение высоковольтной испытательной установки HVA54/80

• Формирование и измерение высокого напряжения специальной формы инфранизкой частоты
• Формирование и измерение высокого напряжения постоянного тока

Принцип действия высоковольтной испытательной установки HVA54/80

Принцип действия высоковольтной испытательной установки HVA54/80 основан на преобразовании напряжения питания в высокое напряжение переменного тока, выпрямлении этого напряжения, периодической коммутации выпрямленного напряжения и индуктивно-емкостной цепи.

На выходе установки HVA54/80 может быть установлено напряжение постоянного тока обеих полярностей, симметричное высоковольтное синусоидальное напряжение или импульсы прямоугольной формы. При этом у формируемых инфранизкочастотных напряжений длительность положительного и отрицательного полупериода одинакова, амплитуды полуволн равны и не зависят от емкости нагрузки. Частота формируемого напряжения определяется частотой коммутации.

Установка HVA54/80 может работать как в ручном, так и в автоматическом режимах работы.

Область применения высоковольтной испытательной установки HVA54/80

• Испытание прочности и разрушающий пробой изоляции кабелей
• Проверка электрической прочности и определение дефектов изоляции в силовых кабелях с изоляцией из сшитого полиэтилена, других изолированных электрических цепях

Преимущества высоковольтной испытательной установки HVA54/80

• Установка оснащена памятью для хранения результатов измерений и интерфейсами связи с персональным компьютером типа USB, RS-232 и Bluetooth
• В основе конструкции лежит сухая высоковольтная система генерации высокого напряжения на элементах силовой электроники, без использования масляных трансформаторов
• Основные узлы: высоковольтный блок, ограничительный и разрядный резисторы, микропроцессор, АЦП, ЦАП, цветной ЖК-дисплей, кнопки управления

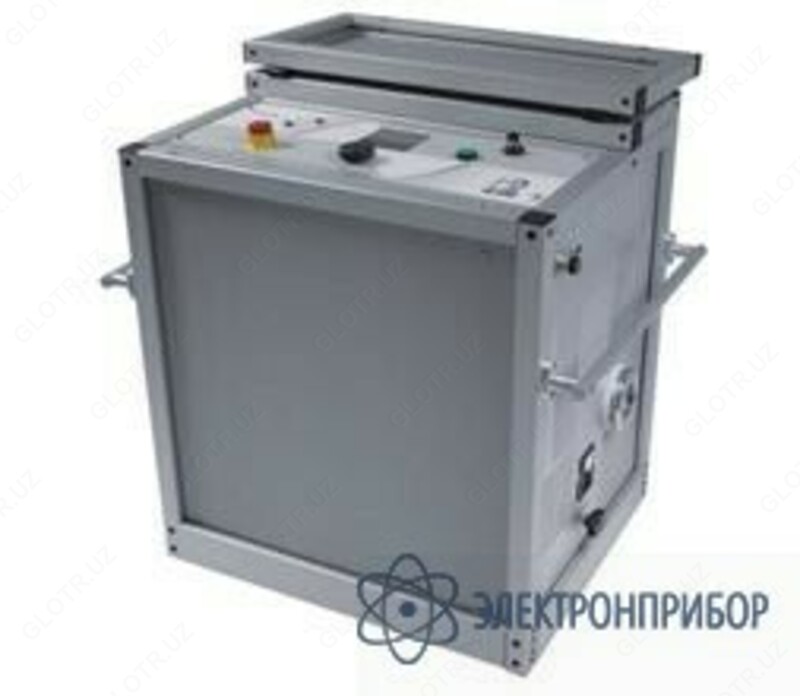

• Установка выполнена в металлических корпусах. На верхней панели расположены органы управления, закрывающиеся откидывающейся крышкой, на боковых – высоковольтный выход, разъем сети питания, вентиляторы обдува, клеммы заземления. По бокам корпуса размещены ручки для переноски.
• Установка относится к ремонтируемым и восстанавливаемым изделиям

Особенности высоковольтной испытательной установки HVA54/80

• Выходная нагрузка: до 10 µF, 0,1 Гц, 38 кВ (действ.)
• 0-54 кВ СНЧ AC, частота до 0.1 Гц
• ± 0 - 80 кВ DC (постоянное, обоих полярностей)
• Полностью автоматическое тестирование
• Цифровое измерение тока и напряжения
• Автоматическое измерение сопротивления и емкости
• Функция осциллографа и определение пробоя
• Оптимизация частоты тестирования
• Поставляется в комплекте с программным обеспечением
• Интерфейс RS-232, память хранения результата
• В комплекте набор тестовых проводов длиной 4,5м
• Размеры 650×445×610 мм / Вес 127 кг.
• Абсолютно синусоидальный сигнал на выходе установки, не зависимо от нагрузки
