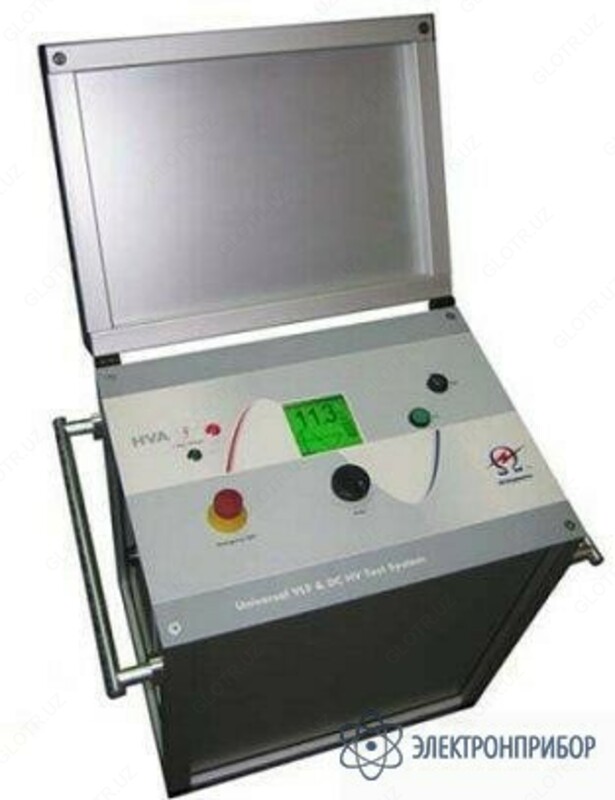

HVA60TD — высоковольтная испытательная установка

Назначение высоковольтной испытательной установки HVA60TD

·         Формирование и измерение высокого напряжения специальной формы инфранизкой частоты

·         Формирование и измерение высокого напряжения постоянного тока

·         Измерения тангенса угла диэлектрических потерь

Принцип действия высоковольтной испытательной установки HVA60TD

Принцип действия высоковольтной испытательной установки HVA60TD основан на преобразовании напряжения питания в высокое напряжение переменного тока, выпрямлении этого напряжения, периодической коммутации выпрямленного напряжения и индуктивно-емкостной цепи.

На выходе установки HVA60TD может быть установлено напряжение постоянного тока обеих полярностей, симметричное высоковольтное синусоидальное напряжение или импульсы прямоугольной формы. При этом у формируемых инфранизкочастотных напряжений длительность положительного и отрицательного полупериода одинакова, амплитуды полуволн равны и не зависят от емкости нагрузки. Частота формируемого напряжения определяется частотой коммутации.

Установка HVA60TD может работать как в ручном, так и в автоматическом режимах работы.

Область применения высоковольтной испытательной установки HVA60TD

·         Испытание прочности и разрушающий пробой изоляции кабелей

·         Проверка электрической прочности и определение дефектов изоляции в силовых кабелях с изоляцией из сшитого полиэтилена, других изолированных электрических цепях

Преимущества высоковольтной испытательной установки HVA60TD

·         Установка оснащена памятью для хранения результатов измерений и интерфейсами связи с персональным компьютером типа USB, RS-232 и Bluetooth

·         В основе конструкции лежит сухая высоковольтная система генерации высокого напряжения на элементах силовой электроники, без использования масляных трансформаторов

·         Основные узлы: высоковольтный блок, ограничительный и разрядный резисторы, микропроцессор, АЦП, ЦАП, цветной ЖК-дисплей, кнопки управления

·         Установка выполнена в металлических корпусах. На верхней панели расположены органы управления, закрывающиеся откидывающейся крышкой, на боковых – высоковольтный выход, разъем сети питания, вентиляторы обдува, клеммы заземления. По бокам корпуса размещены ручки для переноски.

·         Установка относится к ремонтируемым и восстанавливаемым изделиям

Особенности высоковольтной испытательной установки HVA60TD

·         Выходная мощность: 1 µF, 0,1 Гц, 44 кВ (действ.)

·         0-60 кВ СНЧ AC, от 0,02 до 0.1 Гц , 0-60 кВ DC

·         Цифровое измерение действующего значения тока и напряжения

·         Автоматическое измерение сопротивления и емкости

·         Функция осциллографа и определение пробоя

·         измерения тангенса угла диэлектрических потерь

·         Оптимизация частоты тестирования

·         Поставляется в комплекте с программным обеспечением

·         В комплекте набор тестовых проводов длиной 4,5м

·         Размеры 430x360x520 мм / Вес 50 кг.
