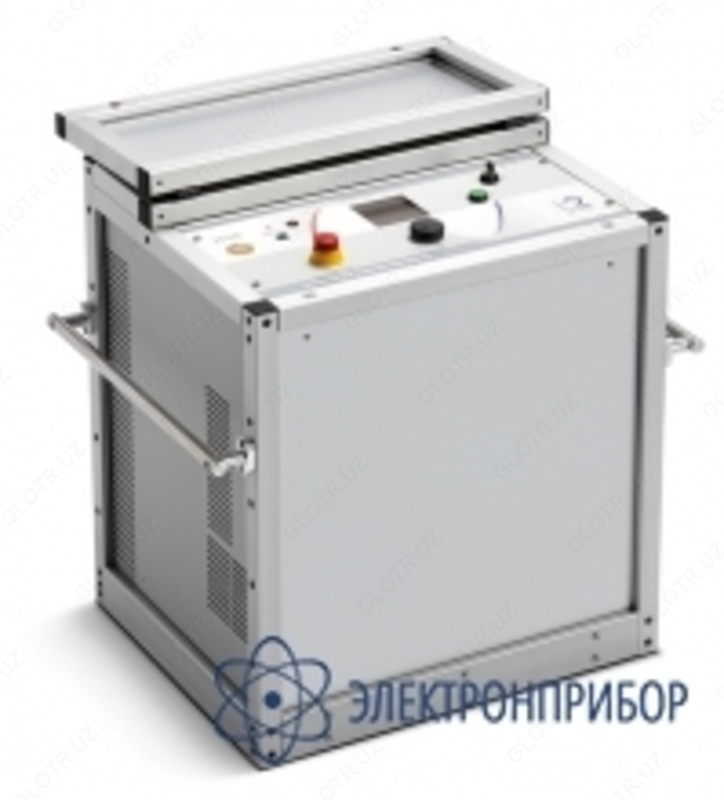

HVA94 — высоковольтная испытательная установка

Назначение высоковольтной испытательной установки HVA94

• Формирование и измерение высокого напряжения специальной формы инфранизкой частоты
• Формирование и измерение высокого напряжения постоянного тока

Принцип действия высоковольтной испытательной установки HVA94

Принцип действия высоковольтной испытательной установки HVA94 основан на преобразовании напряжения питания в высокое напряжение переменного тока, выпрямлении этого напряжения, периодической коммутации выпрямленного напряжения и индуктивно-емкостной цепи.

На выходе установки HVA94 может быть установлено напряжение постоянного тока обеих полярностей, симметричное высоковольтное синусоидальное напряжение или импульсы прямоугольной формы. При этом у формируемых инфранизкочастотных напряжений длительность положительного и отрицательного полупериода одинакова, амплитуды полуволн равны и не зависят от емкости нагрузки. Частота формируемого напряжения определяется частотой коммутации.

Установка HVA94 может работать как в ручном, так и в автоматическом режимах работы.

Область применения высоковольтной испытательной установки HVA94

• Испытание прочности и разрушающий пробой изоляции кабелей
• Проверка электрической прочности и определение дефектов изоляции в силовых кабелях с изоляцией из сшитого полиэтилена, других изолированных электрических цепях

Преимущества высоковольтной испытательной установки HVA94

• Установка оснащена памятью для хранения результатов измерений и интерфейсами связи с персональным компьютером типа USB, RS-232 и Bluetooth
• В основе конструкции лежит сухая высоковольтная система генерации высокого напряжения на элементах силовой электроники, без использования масляных трансформаторов
• Основные узлы: высоковольтный блок, ограничительный и разрядный резисторы, микропроцессор, АЦП, ЦАП, цветной ЖК-дисплей, кнопки управления
• Установка выполнена в металлических корпусах. На верхней панели расположены органы управления, закрывающиеся откидывающейся крышкой, на боковых – высоковольтный выход, разъем сети питания, вентиляторы обдува, клеммы заземления. По бокам корпуса размещены ручки для переноски.
• Установка относится к ремонтируемым и восстанавливаемым изделиям

Особенности высоковольтной испытательной установки HVA94

• Выходное напряжение 94кВпик., 66кВrms
• Чистое синусоидальное (независимое от нагрузки) выходное напряжение
• Выходной ток 65мА макс.
• Высокая испытательная способность до 10мкФ
• Ручное или автоматическое проведение испытаний
• Автоматический подбор частоты тестового сигнала при расчёте ёмкости кабельной линии установленного напряжения или ручная настройка
• Регистрирование фактического напряжения при пробое
• Неограниченный и непрерывный цикл испытаний
• Большой цветной ЖК-дисплей
• Тестирование кабеля в соответствии со всеми стандартами
• Режим начального прожига
• Программируемые испытательные последовательности
• Bluetooth и USB интерфейс
• Интегрированная защита наличия внешнего напряжения до 12кВ (50 гц)
• Встроенное автоматическое разрядное устройство (DDD®)
• Интуитивно понятное меню
