HVT-70/50 — аппарат испытательный диодный

Назначение аппарата испытательного диодного HVT-70/50:

Аппарат испытательный диодный HVT-70/50 предназначен для испытания изоляции силовых кабелей и твердых диэлектриков выпрямленным напряжением 70 кВ, а также для испытания твердых диэлектриков синусоидальным напряжением частотой 50 Гц в пределах 50 кВ.

Описание аппарата испытательного диодного HVT-70/50:

Принцип действия измерительной части аппарата испытательного диодного HVT-70/50 основан на измерении электрического напряжения на выходе высоковольтного делителя напряжения, на который, в свою очередь, оно подается от внешнего высоковольтного источника (блок высокого напряжения), при трансформаторном повышении сетевого напряжения электрического тока, подводимого от регулируемого автотрансформатора (находится в блоке управления).

Измерение силы электрического тока в выходной цепи основано на измерении напряжения на встроенном шунте с последующим пересчетом в силу электрического тока.

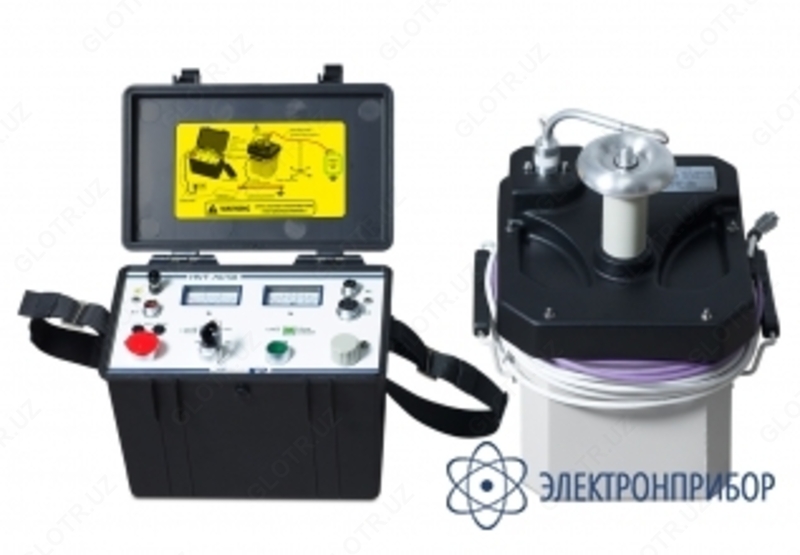

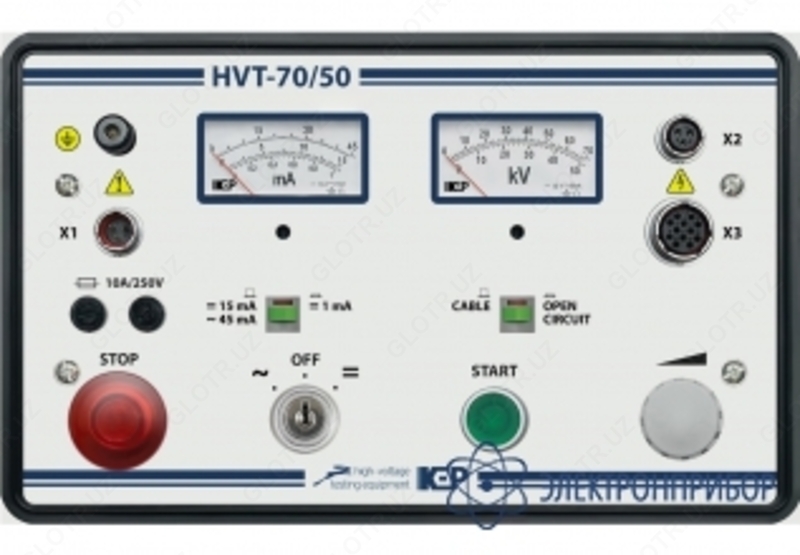

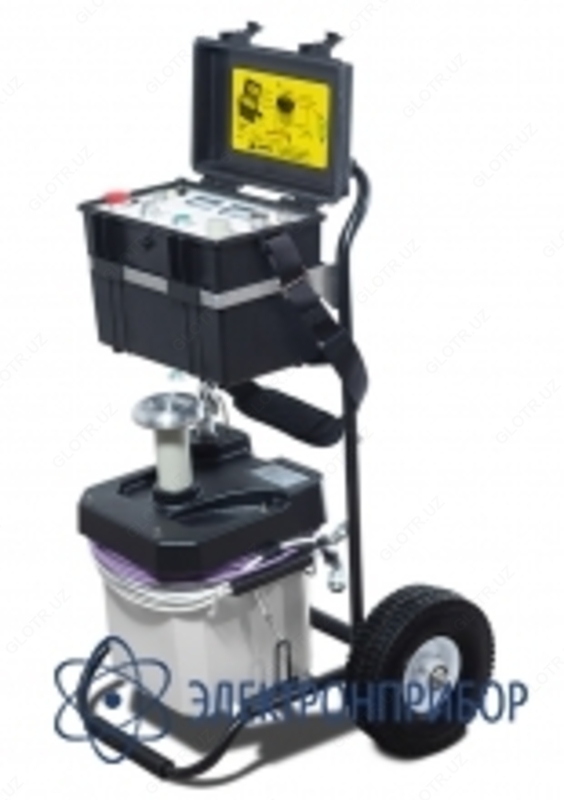

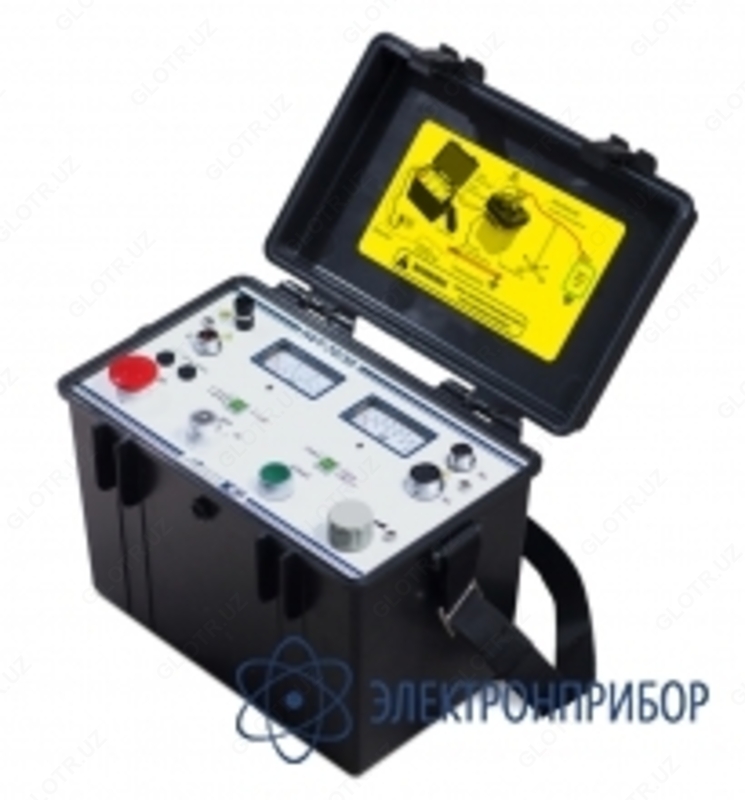

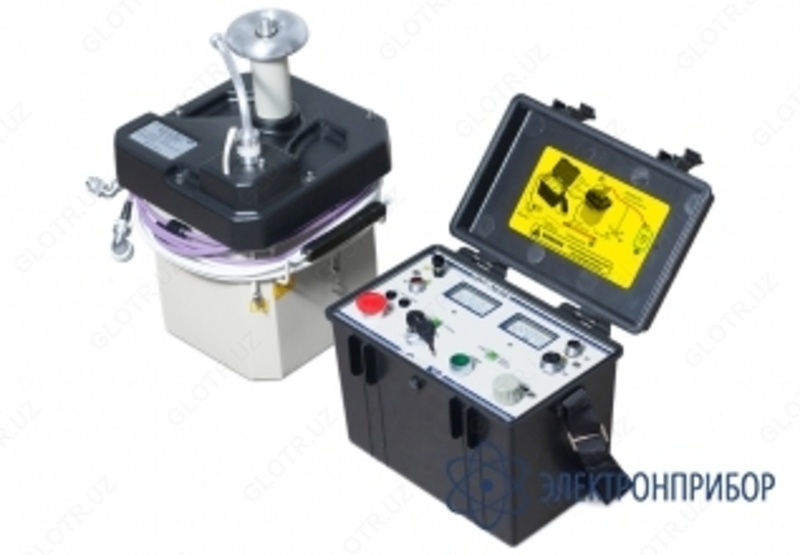

Аппарат испытательный диодный HVT-70/50 состоит из двух блоков – блока высокого напряжения и блока управления, сопряженных между собой кабелями питания (подается от блока управления к блоку высокого напряжения) и данных. Блок управления конструктивно выполнен в пластиковом кейсе с откидной крышкой, при открывании которой оператор получает доступ к панели управления. Измерительная информация на панели управления HVT отображается при помощи двух аналоговых стрелочных индикаторов напряжения (проградуирован в киловольтах) и силы тока (проградуирован в миллиамперах) с линейной шкалой.

Блок высокого напряжения представляет собой повышающий трансформатор напряжения с встроенным резистивным делителем напряжения и шунтом для измерения силы электрического тока на выходе. Блок снабжен внешним видимым короткозамыкателем (в выключенном положении создает короткое замыкание выхода), для снижения остаточного напряжения до безопасного уровня.
