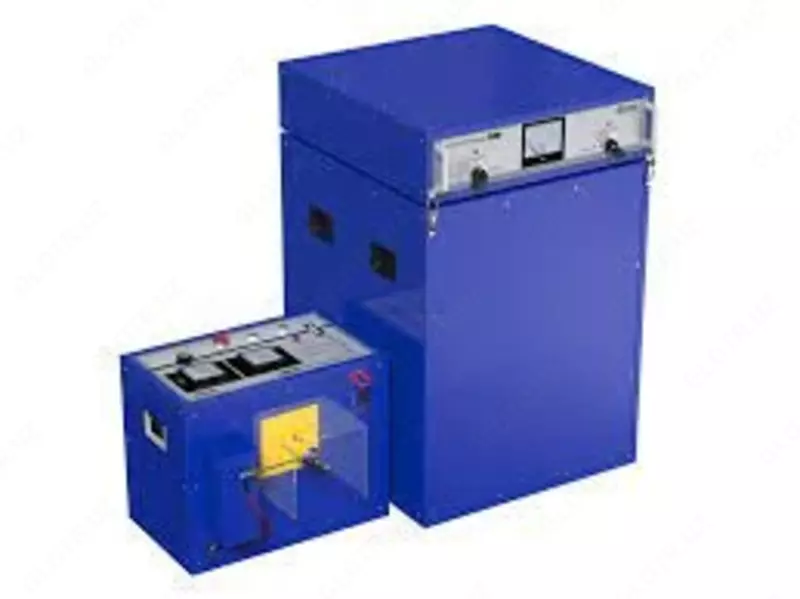

И-20М — установка для испытания индивидуальных средств защит от поражения электротоком

Назначение установки И-20М

Высоковольтная установка И-20М - предназначена для проведения испытаний индивидуальных средств защиты человека от поражения электрическим током синусоидальным напряжением частотой 50 Гц.

Установка состоит из аппарата высоковольтного АВ-20М и блока-приставки БП-2, и предназначена для эксплуатации внутри помещения.



Испытание средств защиты



Приемо-сдаточные и периодические испытания средств защиты проводятся периодически в срок, устанавливаемый требованием действующих законодательных норм. В случае возникновения пробоя, перекрытия, разряда или превышения норм утечки испытываемое изделие изымается из эксплуатации или направляется в ремонт. На средства защиты, прошедшие испытания успешно, ставится специальный штамп с указанием допустимого напряжения и датой следующей поверки.    Основные направления испытаний средств защиты:

• Испытание диэлектрических перчаток. Периодичность испытания диэлектрических перчаток составляет один раз в 6 месяцев. При этом сроки испытания не зависят от того, находится ли изделие в эксплуатации.
• Испытание диэлектрических бот и галош. Испытание диэлектрических бот происходит подачей напряжения 15 кВ, а испытание диэлектрических галош подачей напряжения 3,5 кВ на протяжении 1 минуты.
• Испытание ручного электроинструмента. В эксплуатации проводят только электрические испытания изоляции рукояток ручного инструмента. Испытания электроинструмента с однослойной изоляцией проводятся подачей напряжения 2 кВ на протяжении 1 минуты.
• Испытание изолирующих штанг. Испытание оперативных штанг, применяемых при работе до 1000 В, производится одновременной подачей напряжения 2000 В к рабочей части и к временному электроду, приложенному к изолирующей части на протяжении 5 минут.
• Испытание указателей напряжения. Испытания проводятся приложением повышенного напряжения к рабочей и изолирующей частям.



Особенности установки И-20М

Установка состоит из аппарата высоковольтного АВ-20М и блока приставки БП-2.

• Высокая функциональность устройства достигается за счет использования двух измерительных каналов – что позволяет одновременно испытывать переменным напряжением и контролировать ток проводимости 2 пар перчаток, или 1 пары диэлектрических бот (галош).
• При этом, после автоматического отключения канала из-за превышения тока проводимости остальные продолжают работать независимо в штатном режиме.
• Предназначена для эксплуатации внутри помещения.
• Установка оснащена встроенным таймером, оповещающим об истечении времени испытаний звуковым сигналом.
• На лицевой панели управления расположены все органы управления и индикации, а также измерительные приборы.
• Измерение тока осуществляется встроенным миллиамперметром.
• Для обеспечения большей безопасности при работе с установкой имеется узел заземления.
• Благодаря конструкционным особенностям аппарата исключается случайное касание высоковольтных элементов – поэтому установка не требует специально оборудованного помещения с перегородкой и дверью с блокировкой, достаточно лишь наличие надежного заземления.
• Комплект отличается высокой надежностью и простотой в управлении, а наличие хорошего доступа ко всем элементам аппарата обеспечивает особое удобство в обслуживании.

Принцип работы утсановки И-20М

Состоит из пульта управления и источника испытательного напряжения, которые размещены в одном каркасе. В пульте управления находятся автоматический выключатель, регулятор напряжения, плата измерения и защиты, соединительные и другие элементы электрической схемы. На лицевой панели управления расположены все органы управления и индикации, а также измерительные приборы. Разъемы для подключения сетевого кабеля и блока-приставки, клеммы для подключения внешней блокировки (дверей), а также контакт для подключения провода заземления, расположены на задней панели аппарата.    Напряжение питания через автоматический выключатель поступает на понижающий трансформатор (для питания цепей управления и измерения) и на автотрансформатор, на котором установлен концевой выключатель, не позволяющий включить высокое напряжение «толчком». Измерение выходного напряжения осуществляется измерительной системой СВНИ-20. Измерение тока осуществляется встроенным миллиамперметром PA1. При срабатывании защиты по выходному току (25мА±2,5мА) высокое напряжение отключается и включается индикация пробоя.    Для обеспечения большей безопасности при работе с установкой имеется узел заземления, представляющий из себя падающий замыкатель, автоматически срабатывающий при выключении высокого напряжения, а также при срабатывании блокировок или защиты по току.

Испытуемые средства защиты помещаются в бак блока-приставки БП-2, в котором есть свой миллиамперметр и два безразрывных переключателя, каждый из которых может подключить испытуемое средство либо непосредственно к «земле», либо через миллиамперметр. При подключении непосредственно к «земле» ток утечки каждого испытуемого средства проходит через платы индикации, сигнальное устройство которых начинает светиться при значения тока 8-12мА. При необходимости каждое испытуемое средство может быть отключено. Цепи блокировки и заземления блока-приставки соединены с аналогичными цепями аппарата с помощью соединительного кабеля.    Высокое напряжение с аппарата подается на бак со средствами защиты по высоковольтному экранированному кабелю, штатно подключенному к блоку- приставке. Экран кабеля при этом остается заземленным. Для проведения технического обслуживания установки боковые и верхняя панели блока-приставки, а также все, кроме задней, панели аппарата выполнены съемными.

Технические данные аппарата высоковольтного АВ-20М

Технические данные блока-приставки БП-2

Условия эксплуатации установки И-20М
