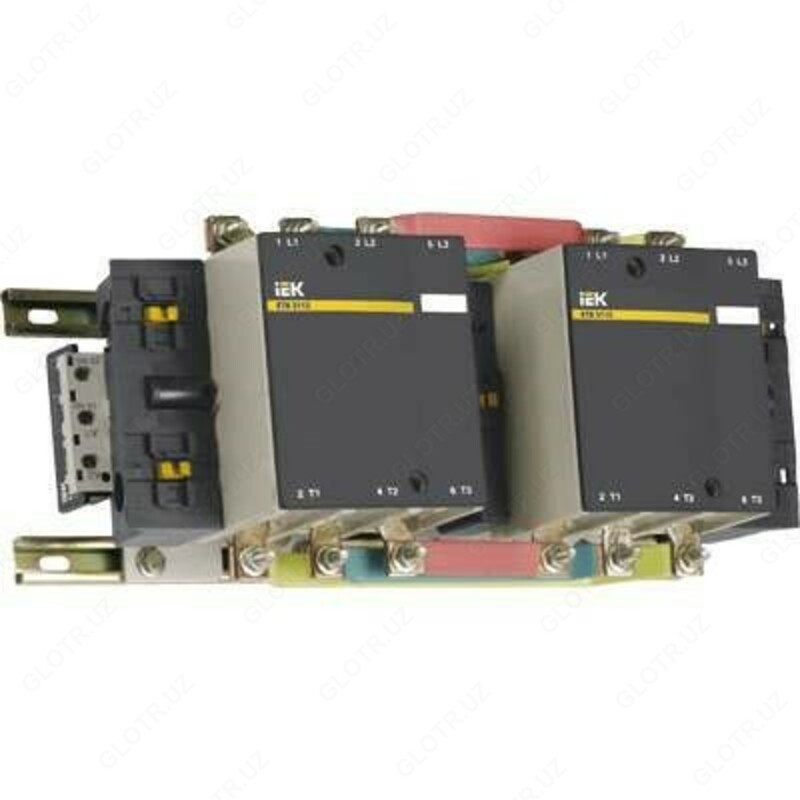

IEK Контактор КТИ-51153 реверс 115А 230В/АС3

IEK Контактор КТИ-51153 реверс 115А  230В/АС3

Контакторы электромагнитные серии КТИ предназначены для использования в схемах управления для пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором в электрических сетях с номинальным напряжением до 660 В переменного тока, а также могут быть использованы для включения и отключения других электроустановок: освещения, нагревательных установок и различных индуктивных нагрузок. Применяются в вентиляторах, насосах, печах, кран-балках и в системах автоматического ввода резерва (АВР).     Простота конструктивного исполнения, обеспечивающая удобство замены составных элементов, в частности втягивающей катушки.

Основание изготовлено из алюминиевого профиля, что обеспечивает повышенную прочность и меньший вес по сравнению с аналогами.

Технические характеристики:

• Номин напряжение питания цепи управ Us AC 50 Гц: 230 В
• Номин напряж питания цепи управ Us пост тока DC: - В
• Номин рабочий ток Ie 400 В: 115 А
• Тип подключения вспомогат цепей: Винтовое соединение
• Кол-во вспомогат норм разомкнутых-НО конт: 2
• Номин раб напряжение переменного тока Ue: 230; 400; 660 В
• Номин напряжение изоляции Ui: 660 В
• Номин импульсное напряжение: 8 кВ
• Условный тепловой ток Ith при АС-1: 200 А
• Номин мощность при AC-3 230 В: 30.0 кВт
• Номин мощность при AC-3 400 В: 55.0 кВт
• Номин мощность при AC-3 660 В: 80.0 кВт
• Макс кратковременная нагрузка: 900 А
• Условный ток короткого замыкания Inc: 5000 А
• Защита от сверхтоков - предохр gG: 200 А
• Мощность рассеяния при Ie АС-3: 5 Вт
• Мощность рассеяния при Ie АС-1: 15 Вт
• Момент затяжки: 10 Нм
• Шина двойная - каждая размером: 20х3 мм
• Метрический диаметр винта: 6 мм
• Диапазоны напряж управления при срабатыв Uc: 0,8...1,1
• Диапазоны напряж управления при отпускании Uc: 0,35...0,55
• Время срабатывания при замыкании: 23...35 мс
• Время срабатывания при размыкании: 5...15 мс
• Сечение провода с наконечником: 95 мм²
• Гибкий кабель 1 или 2 провода: 1...4 мм²
• Мех износоустойчивость: 1.0 млн ком циклов
• Кол-во дополнительных контактов: 1
• Степень защиты - IP: IP00
• Тип монтажа: Монтажная панель/плата
• Климатическое исполнение: УХ3
• Температура эксплуатации: -45...+55 °C
• Ширина: 346.0 мм
• Высота: 162.0 мм
