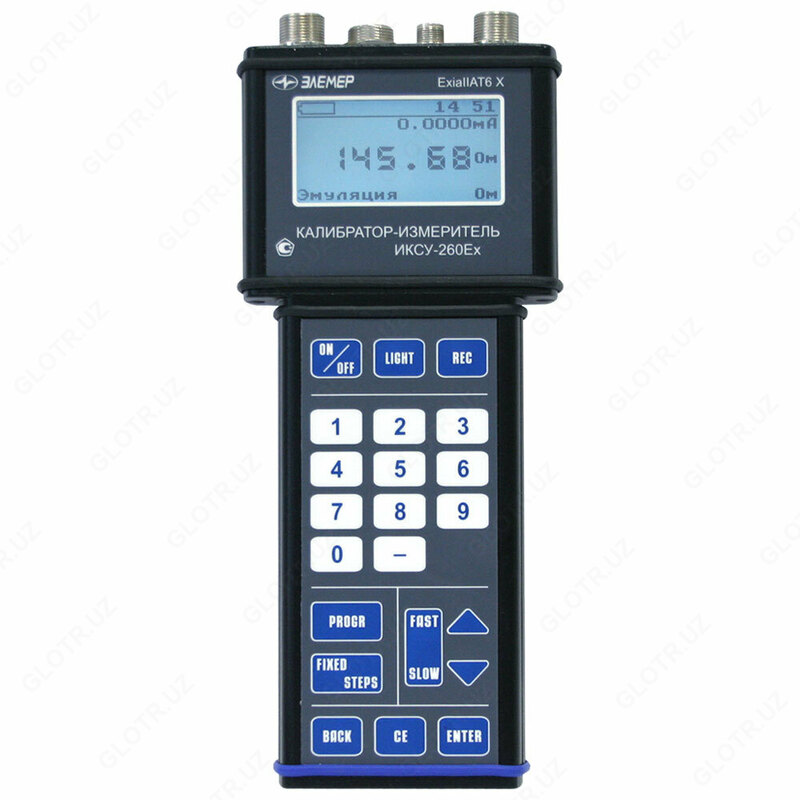

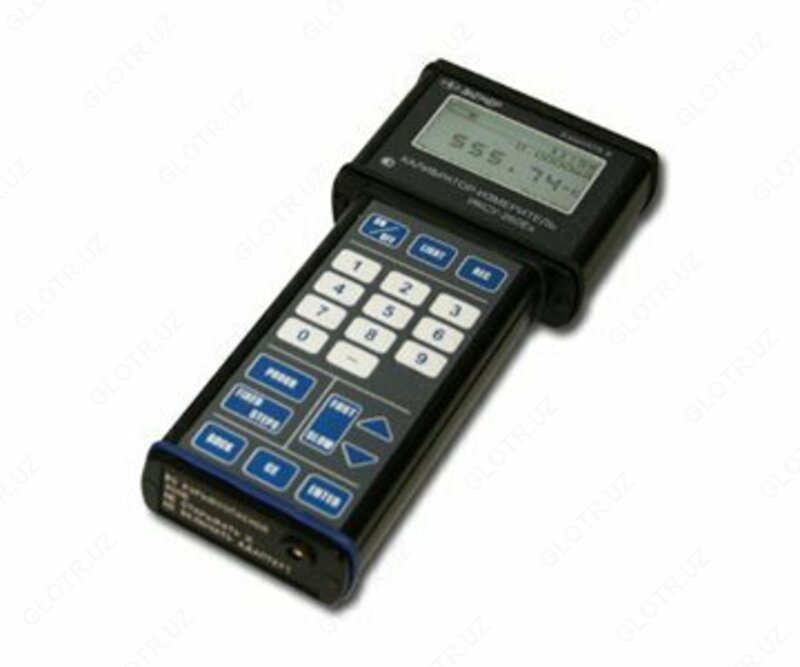

ИКСУ-260, ИКСУ-260EX - КАЛИБРАТОРЫ-ИЗМЕРИТЕЛИ УНИФИЦИРОВАННЫХ СИГНАЛОВ

Калибратор-измеритель унифицированных сигналов ИКСУ-260 предназначен для воспроизведения и измерения электрических сигналов силы, напряжения постоянного тока, сопротивления постоянному току, а также для воспроизведения и измерения сигналов термопреобразователей сопротивления (ТС) и преобразователей термоэлектрических (ТП).

ИКСУ-260 используется в качестве эталонного (образцового) средства измерений при поверке рабочих средств измерений, а также в качестве высокоточного рабочего средства измерений при калибровке, поверке и настройке рабочих средств измерений как в лабораторных и промышленных, так и в полевых условиях.

Также ИКСУ-260 входит в состав поверочного комплекса давления и стандартных сигналов ЭЛЕМЕР ПКДС-210. В составе комплекса ЭЛЕМЕР ПКДС-210 ИКСУ-260 измеряет давление, поступающее от эталонного преобразователя давления ПДЭ-010, осуществляет питание поверяемого первичного преобразователя давления и тестирование реле датчиков давления.

ИКСУ-260 собрал все самое лучшее из своих предшественников ИКСУ-2000 и ИКСУ-200Ex:

• Высокие метрологические характеристики;
• Возможность работы с датчиками давления;
• Удобный металлический корпус;
• Взрывозащищенное исполнение;
• Удобный встроенный аккумуляторный блок питания.

Кроме этого в ИКСУ-260 появились следующие отличительные особенности:

• Большой графический ЖК-дисплей с подсветкой белого цвета высокой интенсивности;
• Два канала тестирования реле;
• Возможность эмуляции сигналов термопреобразователей сопротивления (по сравнению с ИКСУ-200Ex);
• Ведение архивов во всех режимах работы (запись до 2000 точек измерения);
• Возможность подключения к ПК для настройки и управления прибором, сбора, анализа, хранения и обработки получаемых данных;
• Большая емкость аккумуляторного устройства.

Основные характеристики

• ИКСУ-260 — это многофункциональный микропроцессорный прибор, режимы работы которого задаются как при помощи клавиатуры, расположенной на лицевой панели прибора, так и при помощи программного обеспечения (ПО*), установленного на персональном компьютере (ПК);
• Связь с ПК осуществляется по интерфейсу RS-232;
• В состав ПО входят две программы:
  • программа калибровки ИКСУ-260;
  • АРМ (автоматизированное рабочее место) ИКСУ-260 — программное обеспечение, позволяющее калибровать первичные преобразователи и вторичные приборы как в режиме воспроизведения, так и в режиме измерения сигналов (триал-версия "АРМ ИКСУ-260");
• С помощью ПО выполняются следующие функции:
  • конфигурирование (настройка) измерительного канала;
  • управление ИКСУ-260;
  • сбор оперативной информации и организация ее хранения;
  • обработка и анализ полученных данных;
• ЖК-экран с подсветкой — 128 х 64 пиксела;
• Регулировка контрастности экрана;
• Звуковой сигнал при перегрузке в режиме калибровки преобразователей давления;
• Воспроизведение сигналов термопреобразователей сопротивления (ТС) различных НСХ и электрического сопротивления в диапазоне 0...320 Ом;
• 4-проводная схема измерения;
• 2 канала тестирования реле;
• Запись в архив до 2000 кадров по 32 байта. В архив записываются все измеряемые и воспроизводимые величины, режимы работы ИКСУ и последовательность действий оператора;
• Сохранение результатов и режимов работы при выключении питания;
• Электромагнитная совместимость (ЭМС) — III (II) группа, критерий качества функционирования А для радиочастотного электромагнитного поля;
• На экране дисплея ИКСУ-260 отображаются результаты воспроизведения и измерения в цифровом виде, а также сведения о режимах работы ИКСУ;
• Ручная или автоматическая компенсация температуры "холодного спая" в режимах работы с термоэлектрическими преобразователями (ТП);
• Время установления рабочего режима — не более 1 мин;
• Питание ИКСУ-260 осуществляется от встроенных аккумуляторов с напряжением 4,8 В или от сетевого блока питания (адаптера) с номинальным напряжением 12 В (входит в комплект поставки);
• Питание ИКСУ-260Ex во взрывоопасной зоне может осуществляться от искробезопасной цепи встроенного блока аккумуляторов напряжением 4,8 В;
• Питание ИКСУ-260Ex вне взрывоопасной зоны может осуществляться от сетевого блока питания (адаптера) с номинальным напряжением 7,2 В. Зарядка блока аккумуляторов осуществляется от адаптера вне взрывоопасной зоны;
• Ток, потребляемый прибором в режиме работы без подсветки — не более 200 мА.

* — ПО поставляется по отдельному заказу; ПО тестировалось под следующими операционными системами: Microsoft Windows 98, Microsoft Windows 2000, Microsoft Windows XP.

Режимы работы ИКСУ

• Измерение — в данном режиме пользователь имеет возможность проводить высокоточные измерения сигналов от:
  • термоэлектрических преобразователей (ТП) с преобразованием входного сигнала в физическую величину (°С) в соответствии с НСХ выбранного первичного преобразователя;
  • термопреобразователей сопротивления (ТС) с преобразованием входного сигнала в физическую величину (°С) в соответствии с НСХ выбранного первичного преобразователя;
  • источника напряжения (мВ);
  • источника постоянного тока (мА);
  • сопротивления постоянному току (Ом);
