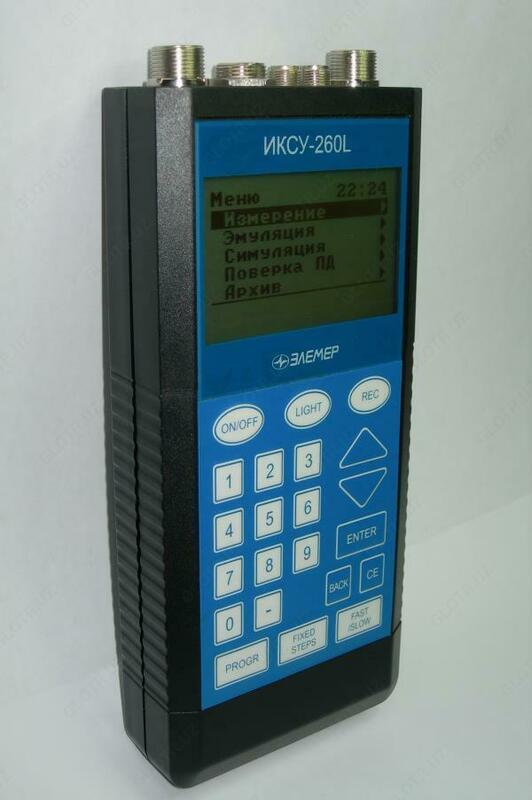

ИКСУ-260L - КАЛИБРАТОРЫ-ИЗМЕРИТЕЛИ УНИФИЦИРОВАННЫХ СИГНАЛОВ

ИКСУ-260L предназначен для воспроизведения и измерений электрических сигналов силы и напряжения постоянного тока, сопротивления постоянному току, а также для воспроизве-дения и измерений сигналов термопреобразователей сопротивления (ТС) по ГОСТ Р 8.625-2006 (ГОСТ 6651-94) и DIN N 43760 и преобразователей термоэлектрических (ТП) по ГОСТ Р 8.585-2001 и измерений сигналов преобразователей давления эталонных ПДЭ-010.

ИКСУ-260L используется в качестве эталонного (образцового) средства измерений при поверке рабочих средств измерений, а также в качестве высокоточных рабочих средств измерений при калибровке, поверке и настройке (градуировке) рабочих средств измерений как в лабораторных и промышленных условиях, так и в полевых условиях.

ИКСУ-260L при проведении поверки (калибровки и градуировки):

• сравнивает показания эталонного и рабочего средств измерений давления;
• воспроизводит сигналы ТС, ТП, силы, напряжения постоянного тока или сопротивления постоянному току и измеряет выходной ток преобразователя с унифицированным вы-ходным сигналом;
• обеспечивает сбор, хранение, архивирование и передачу данных в ПК.

Также ИКСУ-260L входит в состав поверочного комплекса давления и стандартных сигналов ЭЛЕМЕР ПКДС-210. В составе комплекса ЭЛЕМЕР ПКДС-210 ИКСУ-260L измеряет давление, поступающее от эталонного преобразователя давления ПДЭ-010, осуществляет питание поверяемого первичного преобразователя давления и тестирование реле датчиков давления.

Основные характеристики

• ИКСУ-260L — это многофункциональный микропроцессорный прибор, режимы работы которого задаются как при помощи клавиатуры, расположенной на лицевой панели прибора, так и при помощи программного обеспечения (ПО*), установленного на персональном компьютере (ПК);
• Связь с ПК осуществляется по интерфейсу RS-232;
• В состав ПО входят две программы:
  • программа калибровки ИКСУ-260L;
  • АРМ (автоматизированное рабочее место) ИКСУ-260L — программное обеспечение, позволяющее калибровать первичные преобразователи и вторичные приборы как в режиме воспроизведения, так и в режиме измерения сигналов (триал-версия "АРМ ИКСУ-260");
• С помощью ПО выполняются следующие функции:
  • конфигурирование (настройка) измерительного канала;
  • управление ИКСУ-260L;
  • сбор оперативной информации и организация ее хранения;
  • обработка и анализ полученных данных;
• ЖК-экран с подсветкой — 128 х 64 пиксела;
• Регулировка контрастности экрана;
• Звуковой сигнал при перегрузке в режиме калибровки преобразователей давления;
• Воспроизведение сигналов термопреобразователей сопротивления (ТС) различных НСХ и электрического сопротивления в диапазоне 0...320 Ом;
• 4-проводная схема измерения;
• 2 канала тестирования реле;
• Запись в архив до 2000 кадров по 32 байта. В архив записываются все измеряемые и воспроизводимые величины, режимы работы ИКСУ и последовательность действий оператора;
• Сохранение результатов и режимов работы при выключении питания;
• Электромагнитная совместимость (ЭМС) — III (II) группа, критерий качества функционирования А для радиочастотного электромагнитного поля;
• На экране дисплея ИКСУ-260L отображаются результаты воспроизведения и измерения в цифровом виде, а также сведения о режимах работы ИКСУ;
• Ручная или автоматическая компенсация температуры "холодного спая" в режимах работы с термоэлектрическими преобразователями (ТП);
• Время установления рабочего режима — не более 1 мин;
• Питание ИКСУ-260L осуществляется от:
  • четырех батареек типоразмера АА каждая напряжением 1,5 В;
  • четырех аккумуляторов типоразмера АА каждый напряжением 1,2 В;
  • сетевого блока питания (адаптера) с номинальным напряжением 12 В;
• Зарядка блока аккумуляторов осуществляется от сетевого блока питания (адаптера);
• Потребляемый ток в режиме работы без подсветки и без нагрузки встроенного стабилизатора напряжения (для питания первичных преобразователей с унифицированным выходным сигналом 4...20 мА) — не более 300 мА.

* — ПО поставляется по отдельному заказу; ПО тестировалось под следующими операционными системами: Microsoft Windows 98, Microsoft Windows 2000, Microsoft Windows XP.

Режимы работы ИКСУ

• Измерение — в данном режиме пользователь имеет возможность проводить высокоточные измерения сигналов от:
  • термоэлектрических преобразователей (ТП) с преобразованием входного сигнала в физическую величину (°С) в соответствии с НСХ выбранного первичного преобразователя;
  • термопреобразователей сопротивления (ТС) с преобразованием входного сигнала в физическую величину (°С) в соответствии с НСХ выбранного первичного преобразователя;
  • источника напряжения (мВ);
  • источника постоянного тока (мА);
  • сопротивления постоянному току (Ом);
