ИКВ-04 — комплекс безразборного контроля высоковольтных выключателей

Код: P-0885601 Данного товара сейчас нет в наличии. Вы можете отправить заявку продавцу чтобы быть в курсе о поступлении товара.

Показать телефон Позвонить Написать Написать

Описание

Описание комплекса для безразборного контроля высоковольтных выключателей ИКВ-04:
Комплекс ИКВ-04 предназначен для безразборного контроля элегазовых, вакуумных, масляных высоковольтных выключателей всех типов и классов напряжений, имеющих до 3-х разрывов на полюс.

Особенности комплекса для безразборного контроля высоковольтных выключателей ИКВ-04:

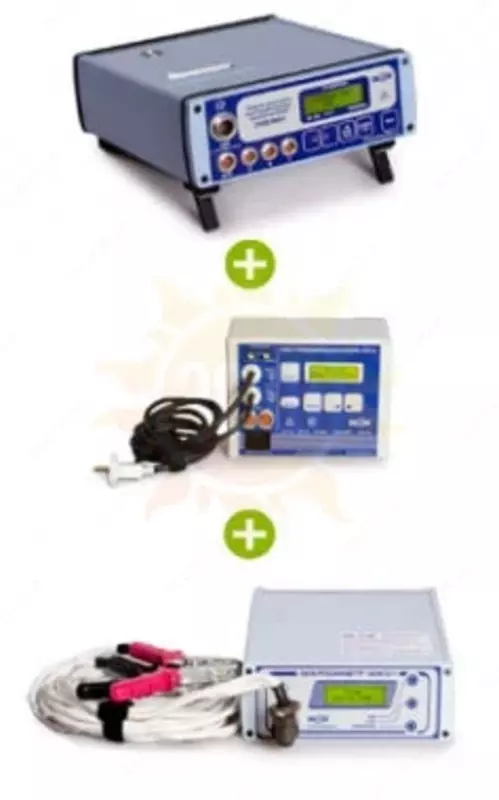

Комплекс состоит из трех приборов, что обеспечивает контроль большинства основных характеристик высоковольтных выключателей:

Функциональный прибор ПКВ/М6Н в облегченной комплектации;
Пульт управления приводом выключателя постоянного или переменного тока ПУВ-10;
Микроомметр МИКО-1.

Комплекс позволяет проводит:

Контроль временных характеристик вакуумных высоковольтных выключателей, отделителей и короткозамыкателей;
Проверка работоспособности в простых операциях "В" и "О";
Проверка работоспособности в сложных циклах;
Измерения переходного сопротивления контактов и всего токоведущего контура выключателей, разъединителей и отделителей; переходные сопротивления болтовых и сварных соединений проводов, шин и токопроводов и т.п.

Технические характеристики комплекса для безразборного контроля высоковольтных выключателей ИКВ-4:

Параметр	Значение
ПКВ/М6Н
Диапазон измерения и регистрации интервалов времени с	0.002 + 52
Предел допускаемой основной абсолютной погрешности измерения интервалов времени мс	[0,1+0,0001 *tx], tx- измеренный интервал времени
Предел дополнительной погрешности измерения интервалов времени в рабочих диапазонах питающих напряжений и температур	не более 0.1 от основной погрешности
Потребляемая мощность не превышает Вт	20
Температурный диапазон эксплуатации °С	-20 + +45
Габариты измерительного блока (длина*ширина‘высота) мм	21323289
Масса измерительного блока кг	2.8
МИКО-1
Диапазон измеряемых сопротивлений Rx мкОм	0 + 20000
Предел допускаемой абсолютной основной погрешности измерения. мкОм	±(1+0.0rRx). Rx - измеренное значение сопротивления
Предел допускаемой абсолютной дополнительной погрешности, связанной с остальными влияющими величинам	не превышает одной десятой предела основной погрешности
Время установления рабочего режима	не более 4 с
Время измерения	не более 9 с
Потребляемая мощность в режиме заряда аккумулятора	не более 20 Вт
Емкости аккумулятора	не менее 100 замеров
Рабочий ток через измеряемое сопротивление	до 50А
Температурный диапазон эксплуатации. °С	-15-+40
Габариты измерительного блока Сцлинаширинавысота) мм	21023575
Масса измерительного блока, кг	3.6
ПУВ-10
Диапазон измерения и регистрац1*1 интервалов времени с	0.002-5,2
Входное коммутируемое напряжение питания постоянное В переменное 50 Гц. В	50-300 55-242
Выходной ток А	-10
Падение напряжения на внутренних элементах пульта при максимальном токе не более В	12
Напряжение и ток через «сухой контакт» В и А	240 и 6
Дискретность задания временных интервалов мс	10
Диапазон программирования времени отключения включения, с	0 +1 99
Диапазон программирования паузы Тп мс	0 + 99 99
Диапазон программирования задержки отключения Т зо мс	0 - 9 99
Предел абсолютной погрешности задания интервалов времени мс	±(2+0.01 Т х )
Интервал времени между циклами в серии с	10±2
Интервал времени между повторными пусками пульта, с	10±2
Температурный диапазон эксплуатации. °С	-20 ^ +35
Габариты измерительного блока (ширинадлинавысота). мм	20015080
Масса измерительного блока, кг	1.5
