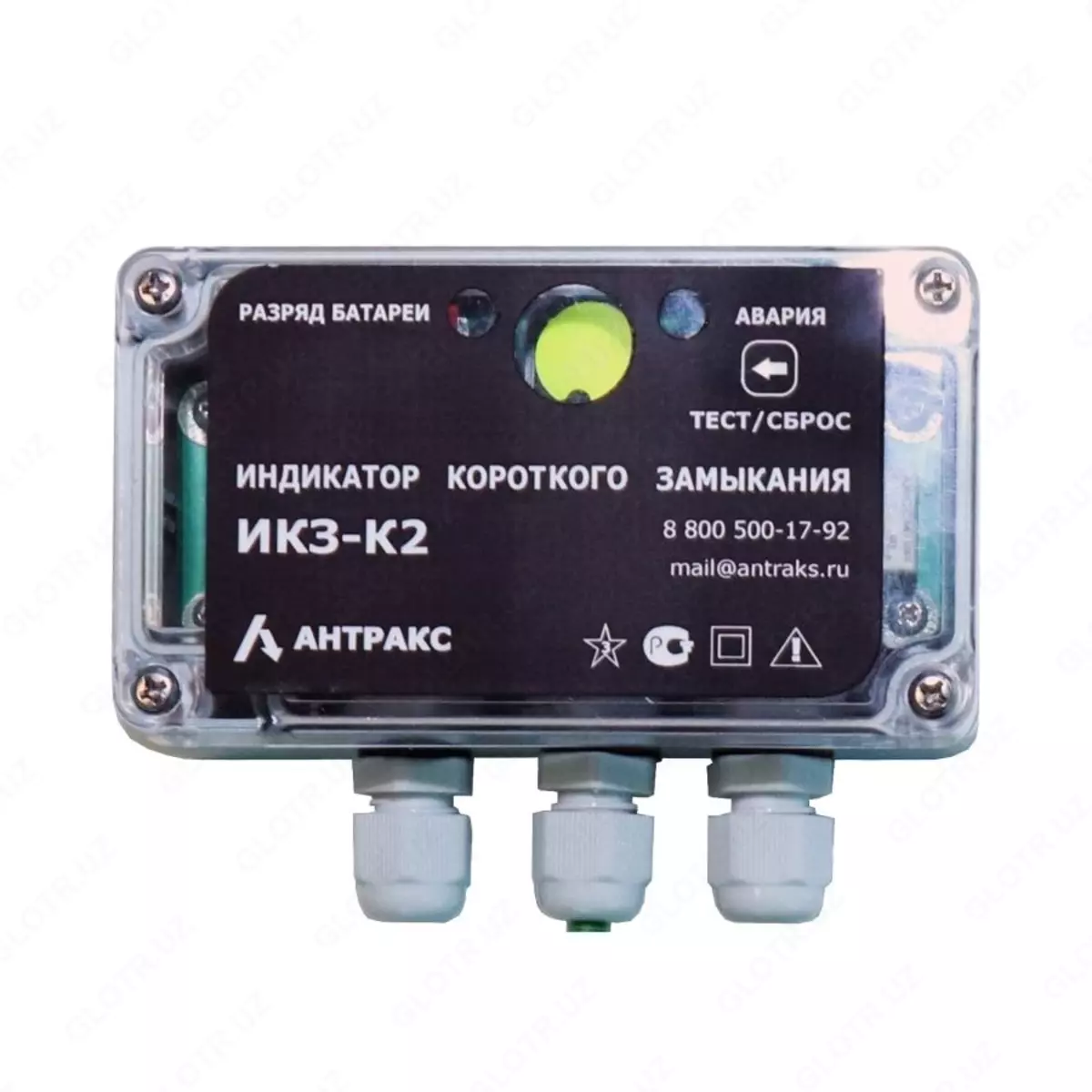

ИКЗ-К2 — индикатор короткого замыкания

Описание индикатора короткого замыкания ИКЗ-К2:

ИКЗ-К2 предназначен для определения поврежденного участка на воздушных и кабельных линиях распределения электросетей напряжением 6-35 кВ. Индикатор может работать на линиях с изолированной нейтралью. Прибор монтируется в ячейку КРУ на панель щита управления.

Возможности индикатора короткого замыкания ИКЗ-К2:

фиксация ОЗЗ;

передача информации в систему телемеханики (диспетчеризации) с помощью релейного выхода;

индикация аварии включением светодиода высокой интенсивности свечения и механического блинкера;

питание индикатора от источника оперативного тока с любым из напряжений =220 В, =110 В, или от сети ~220 В;

резервный источник питания (литиевая батарея) для питания светодиодов в момент индикации аварии при пропадании основного питания;

изменение уставок с помощью ДИП переключателя;

индикация разряда резервного источника питания.

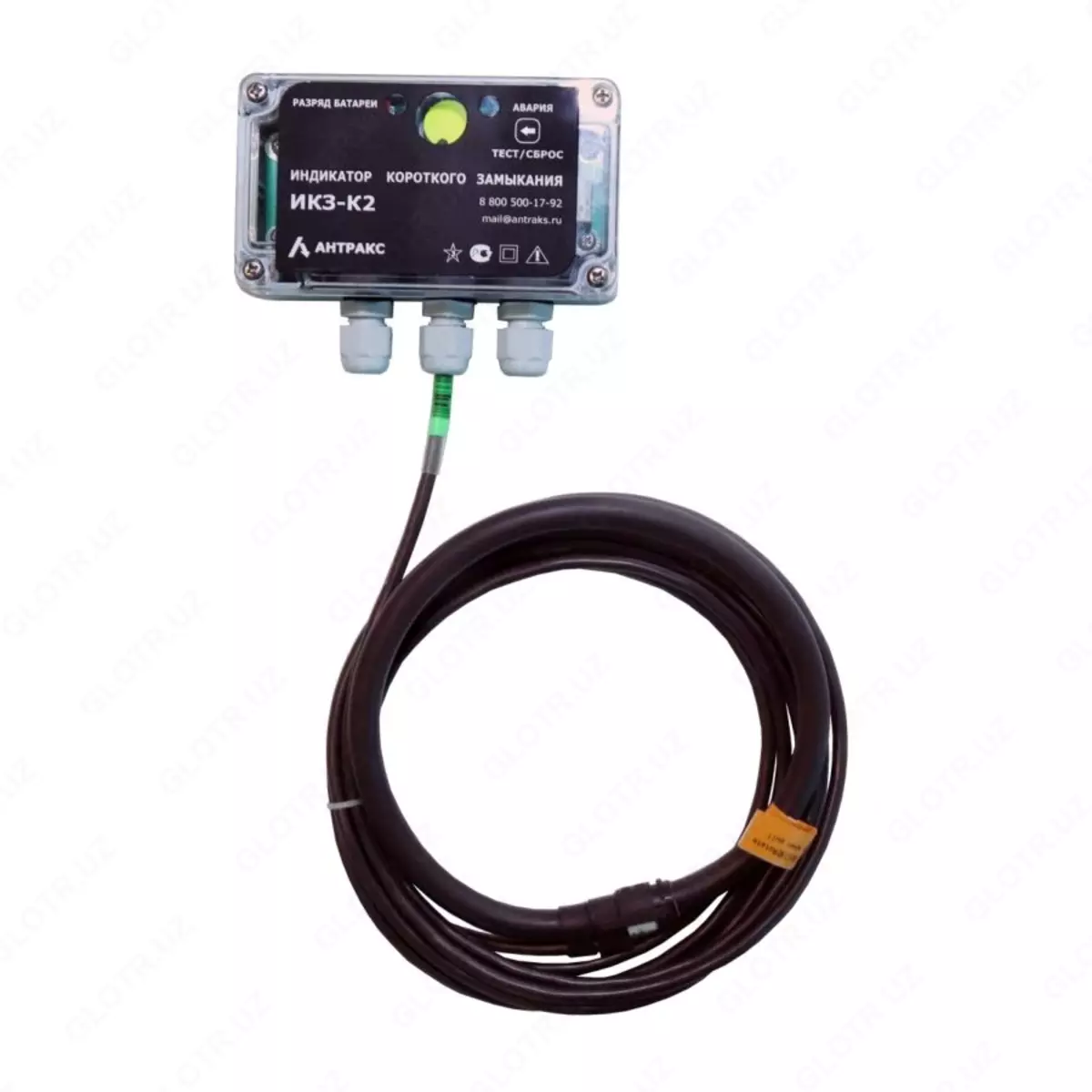

Датчик индикатора ИКЗ-К2 крепится непосредственно на броню кабеля трёх фаз, а сам индикатор устанавливается на щите релейного отсека ячейки КРУ.

Технические характеристики индикатора короткого замыкания ИКЗ-К2:

Параметр Значение

Типы регистрируемых аварий

Типы фиксируемых аварий Однофазные замыкания на землю

Минимальный ток нулевой последовательности для регистрации ОЗЗ 10 А
