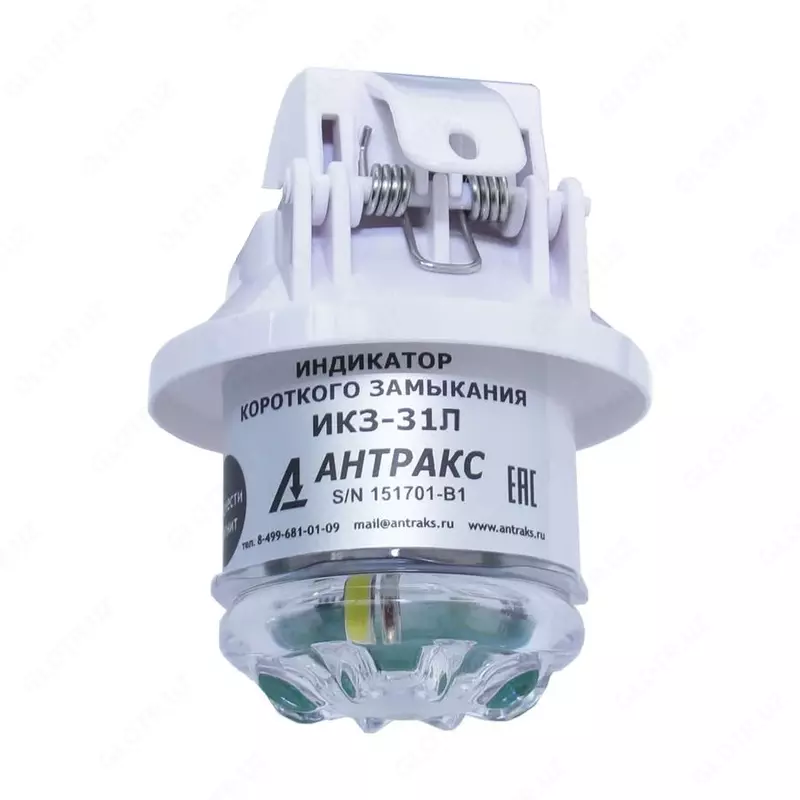

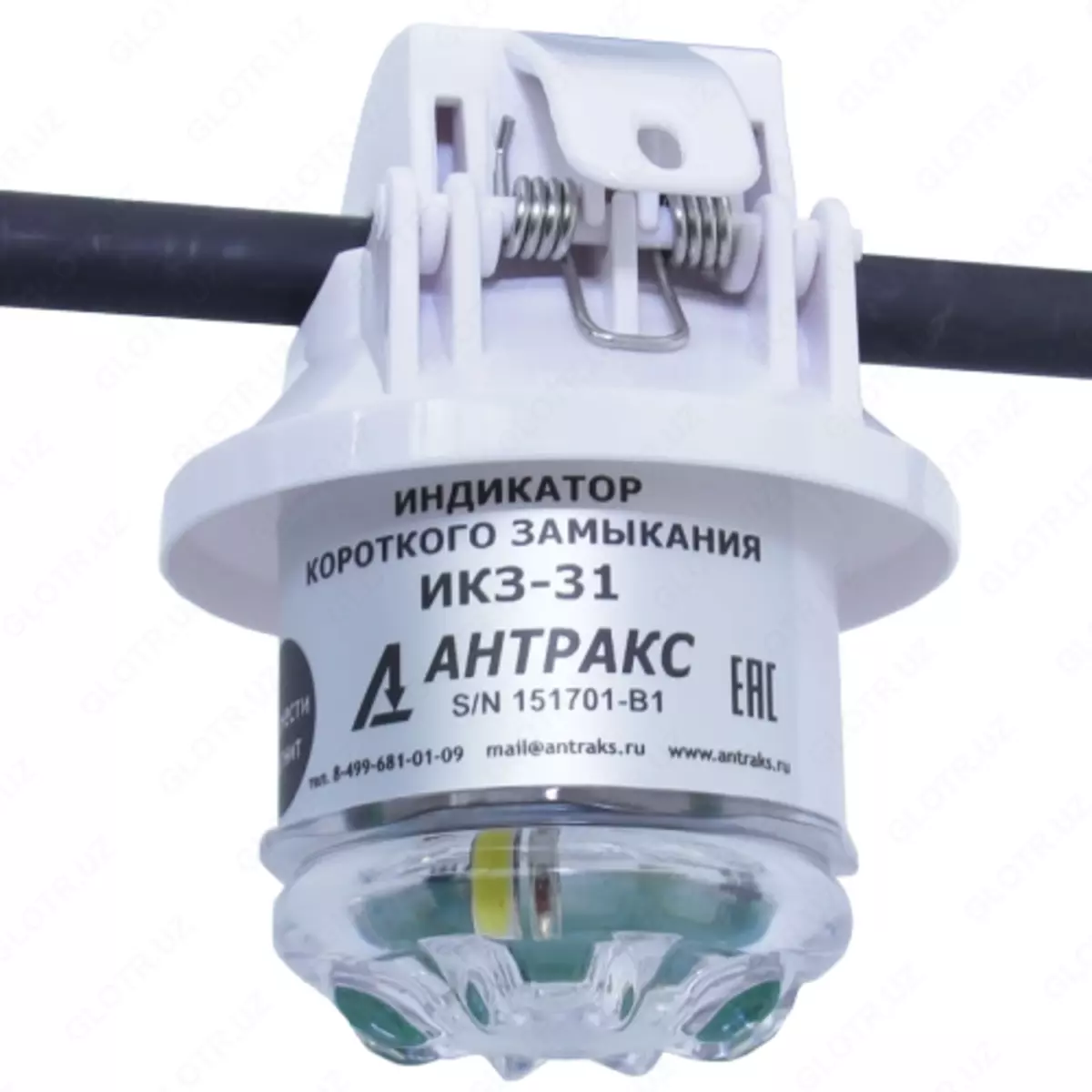

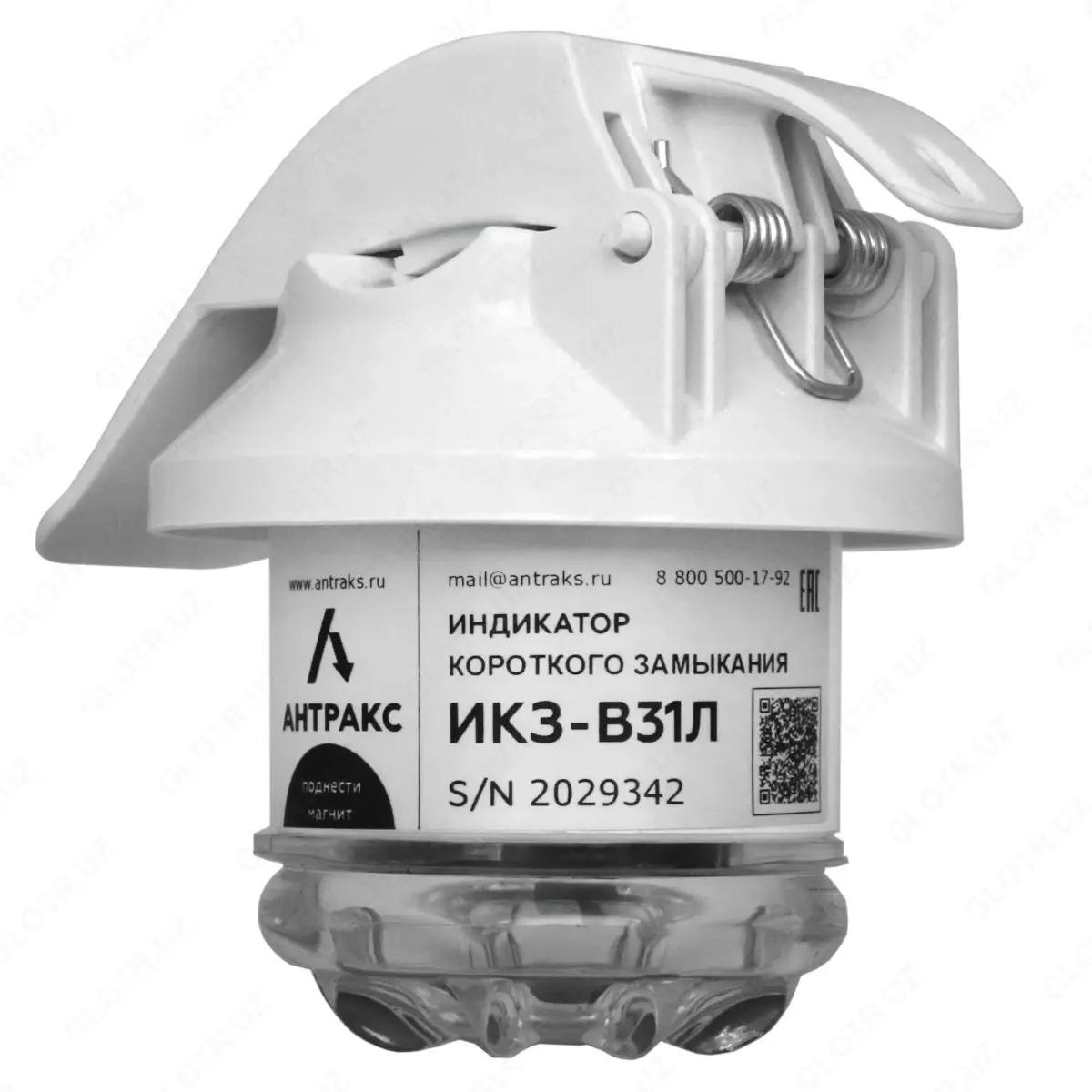

ИКЗ-В31Л — индикатор короткого замыкания

Возможности индикатора короткого замыкания ИКЗ-В31Л:

Регистрация КЗ от 25 А;

независимая работа индикаторов;

радиоканал ближней связи Bluetooth Low Energy (BLE) 2,4 ГГц;

возможность подключения БСПИ для дистанционного оповещения диспетчера;

определение аварий визуально (режим мигания светодиодов) и с помощью переносного пульта.

Комплекты состоят из трёх индикаторов ИКЗ-В31Л, соответственно обозначаются ИКЗ-В31Л-У3. Каждый прибор в комплектах работает независимо.

Технические характеристики индикатора короткого замыкания ИКЗ-В31Л:

Параметр Значение

Определение вибрации неполнофазного режима работы, обрыва провода -

Типы регистрируемых событий Короткое замыкание

Чувствительность по току КЗ 25 А

Чувствительность по току ОЗЗ -

Автоматическая настройка порога по току КЗ +

Определение направления на ОЗЗ -

Контроль напряжения +

 Минимальный ток нагрузки  2 А, допускается эксплуатация на линиях без нагрузки

Общее описание

Класс напряжения воздушных линий 6-35 кВ

Частота сети 50 Гц

Локальная связь (пульт) Радиоканал ближней связи Bluetooth BLE (2,4 ГГц)

Дальняя связь Опционально GSM

Визуальная индикация - Мигающие яркие светодиоды с каждой стороны устройства (3 белых, 3 красных сверхъярких светодиода);

- Различная последовательность мигания в зависимости от типа повреждения (устойчивая, неустойчивая авария, направление ОЗЗ);

- Индикация направления поиска при ОЗЗ (к генератору или к нагрузке);

- Дальность определения до 100 м (в дневное время), до 500 м (в ночное время)

Виды контроля срабатывания - Визуальный;

- Радиоканал ближней связи;

- GSM/ GPRS-модем (опционально)

Сброс индикации - По восстановлению питания;

- По таймеру;

- Магнитом;
