Инклинометры телеметрической системы "БИТГЕОКУРС"

Maqsad

"BITGEOKURS" telemetrik tizimining inklinometrlari (keyingi o'rinlarda inklinometrlar) quduqdan ma'lumotlarni uzatish bilan quduqning zenit va azimut burchaklarini, shuningdek, qamchi o'rnatish burchagini (ko'rish burchagi) o'lchash uchun mo'ljallangan. Nishab traektoriyasini kuzatish va operativ boshqarish maqsadida gidravlik aloqa kanali orqali yer yuzasiga burg'ulash paytida yo'nalishli va gorizontal quduqlar.

Tavsif

Nishab o'lchagichlarning ishlash printsipi Yerning magnit va tortishish maydonlarini magnitometrlar (Yer magnit maydonining proyeksiyalarini o'lchash) va akselerometrlar (tortishish proyeksiyalarini o'lchash) yordamida o'lchashga asoslangan. Ushbu datchiklarning ko'rsatkichlari asosida quduqning azimut burchagi, zenit burchagi va quduqning magnit meridianiga va apsidal tekisligiga nisbatan quduq ostidagi asbob korpusining joylashish burchagi hisoblanadi.

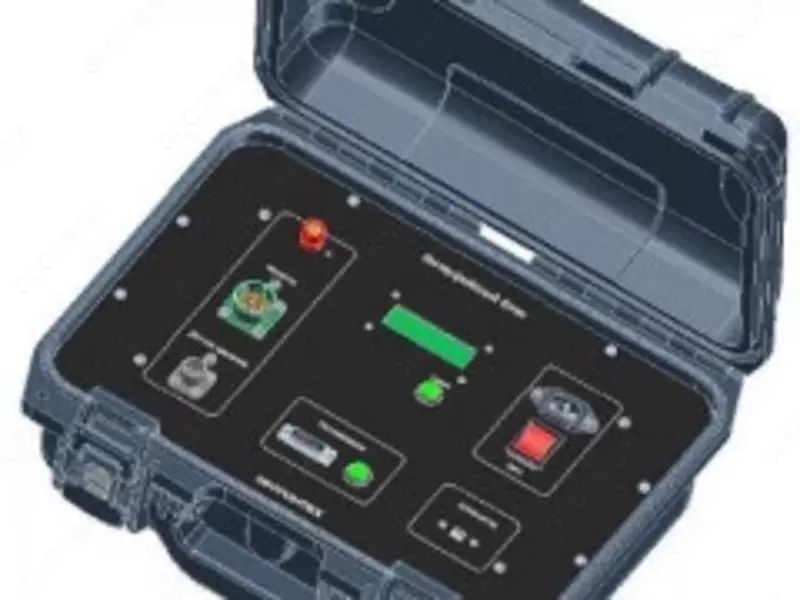

Inklinometrlar o'rnatilgan sensor bloki, elektron blok va ma'lumot uzatish uchun ulagichlarga ega bo'lgan quvurli magnit bo'lmagan korpus shaklida ishlab chiqariladi. Inklinometrlar quduq (1-rasm) va sirt (2-rasm) qismlardan iborat.

Sensor bloki o'lchov ma'lumotlarini bevosita olish uchun mo'ljallangan. Elektron blok sensor blokidan birlamchi ma'lumotlarni to'plash, yo'nalish burchaklarini hisoblash, ta'minot kuchlanishlari va iste'mol oqimlarini o'lchash, batareya modulidan ta'minot kuchlanishini kerakli kuchlanish kuchlanishiga aylantirish uchun mo'ljallangan. Nishab o'lchagichning quduq qismining ko'rinishi 1-rasmda ko'rsatilgan.

Tuproq qismi o'rnatilgan dasturiy ta'minot, bosim sensori signal dekoderi va suv ostidagi qismdan ma'lumotlarni uzatish moduli bilan mos keladigan moslama bo'lib, uni kompyuter ekranida ko'rsatish imkoniyatiga ega.

Ish paytida inklinometr ikki rejimda bo'lishi mumkin (pulsator moduli tomonidan o'rnatiladi): "oqim mavjud" va "oqim yo'q". "Oqimsiz" rejimida ma'lumotlarni uzatish to'xtatiladi va barcha o'lchangan parametrlar qayd etiladi va hisoblab chiqiladi (azimutal, zenit va qamchi o'rnatish burchagi). "Oqim mavjud" rejimida BITGEOCURS telemetriya tizimining inklinometrlarining tuproq qismining o'lchangan parametrlarining hisoblangan qiymatlarini uzatish uchun ma'lumotlarni uzatish qayta tiklanadi (2-rasm).

Nishab o'lchagichlarning muhrlanishi ta'minlanmagan. Nishab o'lchagichlarda tekshirish belgisini qo'yish nazarda tutilmagan. Seriya raqamlari korpusga o'yib yozilgan va raqamli belgiga ega.
