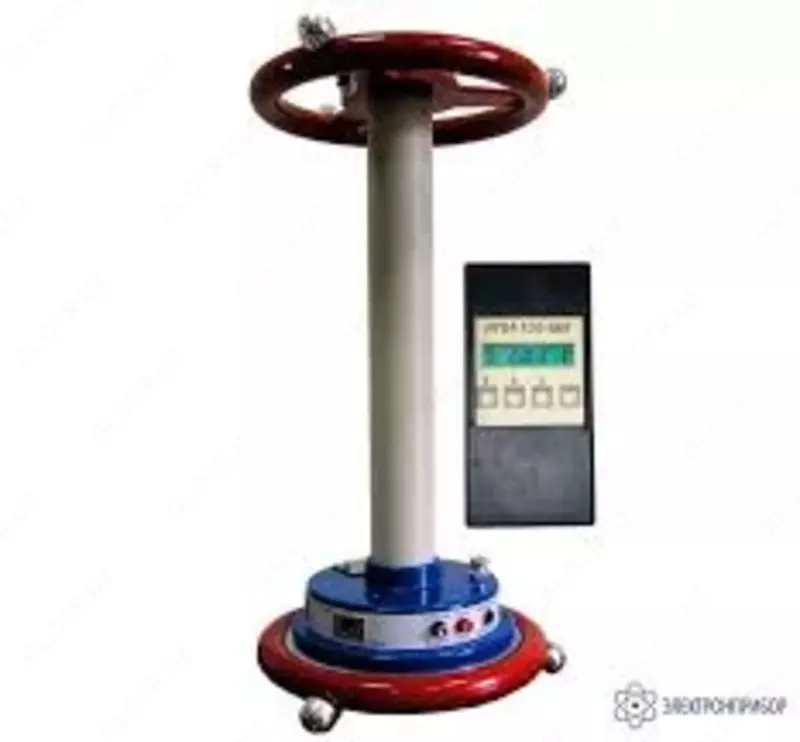

ИПИ-100 — измеритель параметров изоляции

Назначение измерителя параметров изоляции ИПИ-100:

ИПИ-100 предназначен для измерения тангенса угла диэлектрических потерь tgδ и емкости высоковольтной изоляции С при техническом обслуживании, ремонте, наладке, испытаниях различных энергетических объектов как на месте их установки, так и в условиях лабораторий.

ИПИ-100 изготовлен в исполнении, отвечающим требованиям ГОСТ 22261 для электронных измерительных приборов группы 3.

Условия эксплуатации измерителя

ИПИ-100 имеет следующие нормальные условия применения:

• Температура окружающего воздуха,°С 20±5;
• Относительная влажность воздуха, % 30–50;
• Атмосферное давление, кПа (мм рт. ст.) 84–106 (630–795);
• Частота питающей сети, Гц 50±1;

ИПИ-100 предназначен для эксплуатации в следующих рабочих условиях применения:

• Температура окружающего воздуха,°С от плюс 5 до плюс 40;
• Относительная влажность воздуха, % до 90 при 30°С;
• Атмосферное давление, кПа (мм. рт. ст.) 70–106,7 (537–800);
• Частота питающей сети, Гц 50±1 или 54±0,2Гц;

Предельные условия транспортирования:

• Температура окружающего воздуха,°С, от минус 25 до плюс 55;
• Относительная влажность воздуха, % до 95 при 30°С;
• Атмосферное давление, кПа (мм рт. ст.) 70–106,7 (537–800);
• Транспортная тряска:
• Число ударов в минуту 80–120;
• Максимальное ускорение, м/с2 30;

Эксплуатация изделия может производиться одним оператором из числа электротехнического персонала, изучившим данный документ, прошедшим подготовку по практической работе с изделием, и имеющим группу по технике безопасности в установках с напряжением свыше 1000 В не менее третьей.

Технические характеристики измерителя параметров изоляции ИПИ-100:
