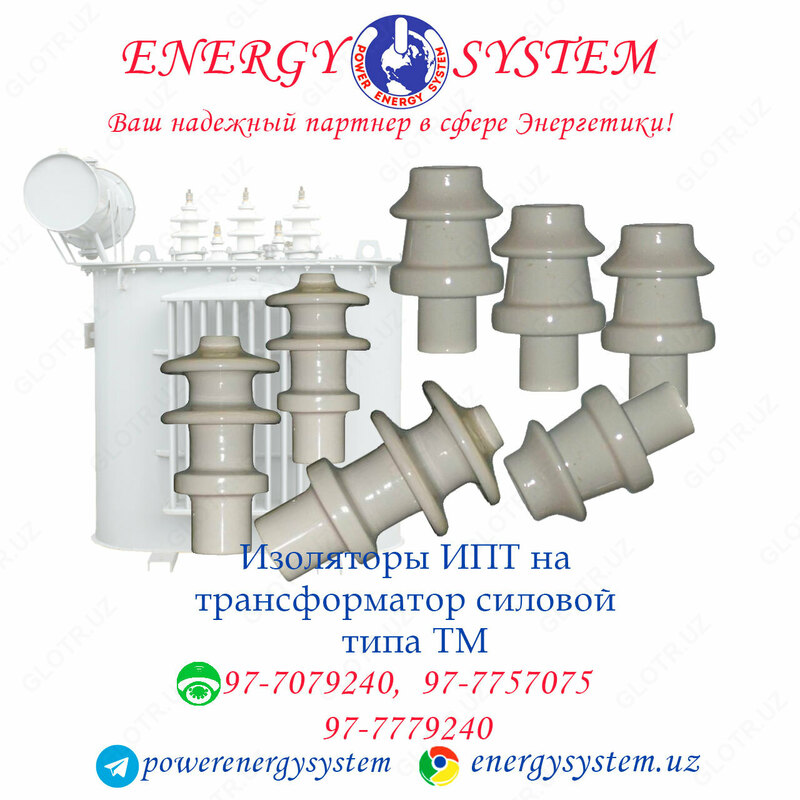

ИПТ-1/250

Изолятор проходной неармированный ИПТ-1/250 01 на напряжение 1 кВ включительно предназначен для комплектации съемных трансформаторных вводов переменного тока частотой 50 и 60 Гц и для силовых трансформаторов переменного тока частотой до 100 Гц. Изоляторы рассчитаны для работы на открытом воздухе и внутри помещения.

Описание

Номинальное напряжение: 1 кВ

Номинальный ток: 250 А

Масса: 0,23 кг

Проходные изоляторы (или вводы)* в простейшем виде представляют собой цилиндрическое тело из одного диэлектрика или нескольких слоев различных диэлектриков, вдоль оси которого проходит токоведущий стержень; снаружи в средней части тело охватывается металлическим заземленным фланцем, служащим для крепления изолятора к корпусу аппарата или к стенам зданий. Проходной изолятор может не иметь токоведущего стержня. В этом случае его заменяет шина РУ.

*Это проходные изоляторы, предназначенные для проведения токоведущих частей аппарата через его заземленные части.

В проходных изоляторах применяются следующие виды внутренней изоляции, предотвращающей пробой внутри изолятора между токоведущими стержнем и фланцем: 1) воздух в комбинации с фарфором; 2) фарфор; 3) эпоксидный компаунд; 4) бакелизированная бумага; 5) бакелизированная бумага в сочетании с компаундом; 6) трансформаторное масло с бумажными барьерами, покрытыми металлическими уравнительными обкладками; 7) бумажно-масляная изоляция в сочетании с металлическими уравнительными обкладками.
