IRG 2000 — рефлектометр цифровой

В наличии Код: P-1051947

от 554 000 сум / шт.

Контакты

Написать

Описание

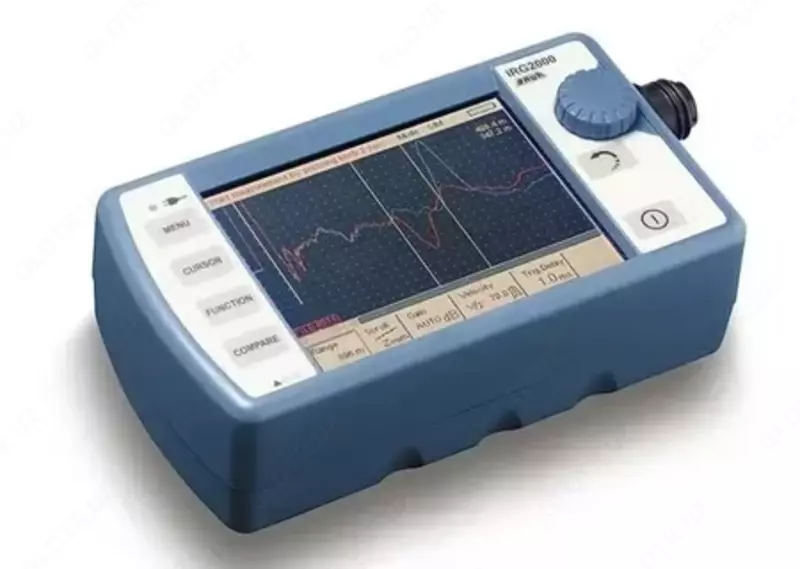

Описание рефлектометра цифрового IRG 2000:

Портативный рефлектометр IRG 2000, производства компании BAUR (Австрия), предназначен для предварительного определения места повреждения кабельных линий. Прибор представляет собой портативную, удобную в эксплуатации, однофазную систему предварительной локации неисправностей кабелей низкого, среднего и высокого напряжения по методу анализа отраженных импульсов (TDR). IRG 2000 может также использоваться для определения неисправностей кабелей, находящихся под напряжением до 400 В переменного тока. Другие методы определения мест повреждений доступны при использовании соответствующего устройства связи. IRG 2000 позволяет проводить предварительную локацию неисправностей в кабельных сетях длиной до 65 км.

Рефлектометр управляется посредством функциональных клавиш; программное обеспечение прибора имеет интерфейс на основе меню. Цветной ЖК-дисплей позволяет одновременно отображать до трех эхограмм.

Электропитание прибора осуществляется либо от поставляемых аккумуляторных батарей, либо от сети переменного тока.

Методы измерений рефлектометра цифрового IRG 2000:
- Рефлектометрия (TDR);
- Метод вторичного импульса (SIM) / Мультиимпульсный метод (SIM-MIM) — расширение метода SIM с использованием устройства связи SA 32;
- Импульсный токовый метод (ICM) — с устройством связи SK 1D;
- Метод анализа затухания сигнала — с устройством связи CC1.
Функциональные особенности рефлектометра цифрового IRG 2000:
- Цветной дисплей;
- Работа с кабелями до 65 км;
- Работа от аккумуляторов;
- Реализация всех безпрожиговых методов;
- Работа от сети и батареи.

Технические характеристики рефлектометра цифрового IRG 2000:

Параметр	Значение
Выходное напряжение передаваемого (зондирующего) импульса	10 … 60 В
Длительность передаваемого (зондирующего) импульса	40 нс … 10 мкс
Предельно допустимое напряжение	400 В переменного тока (50/60 Гц)
Выходной импеданс	10 — 250 Ом
Чувствительность входного делителя	0 … 60 дБ
Измерительные диапазоны при v/2 = 80 мс/мкс	0 … 65 км (0 – 213 000 футов)
Частота квантовая	200 МГц (период 5 нс)
Разрешающая способность	0,4 м (при v/2 = 80 м/мкс)
Погрешность измерений	0,2%
Скорость распространения v/2	50 – 150 м/мкс
Число запоминаемых в памяти эхограмм	100
Дисплей	Цветной на жидких кристаллах LCD – тонкопленочный дисплей TFT 320 ´ 240 пикселей. (121 мм ´ 92 мм, размер по диагонали 6 дюймов)
Электропитание для работы и подзарядки аккумуляторных батарей	100 … 240 В (50/60 Гц)
Интервал времени непрерывной работы от аккумуляторных батарей	Приблизительно 5 часов
Интервал рабочих температур	-20 … +50 °C
Тип защиты IP54	Защита от брызг и пыли
Размеры	220 ´ 130 ´ 75 мм
Масса	Приблизительно 1,1 кг

Комплект поставки IRG 2000

№	Наименование	Количество
1	Рефлектометр IRG200	1
2	Батарея	1
3	Кабель с зажимами типа крокодил	1
4	Кабель RS 232	1
5	ПО IRG 2000	1
6	Сумка для переноски	1
7	Переходник RS 232 на USB	1
8	Руководство по эксплуатации	1
