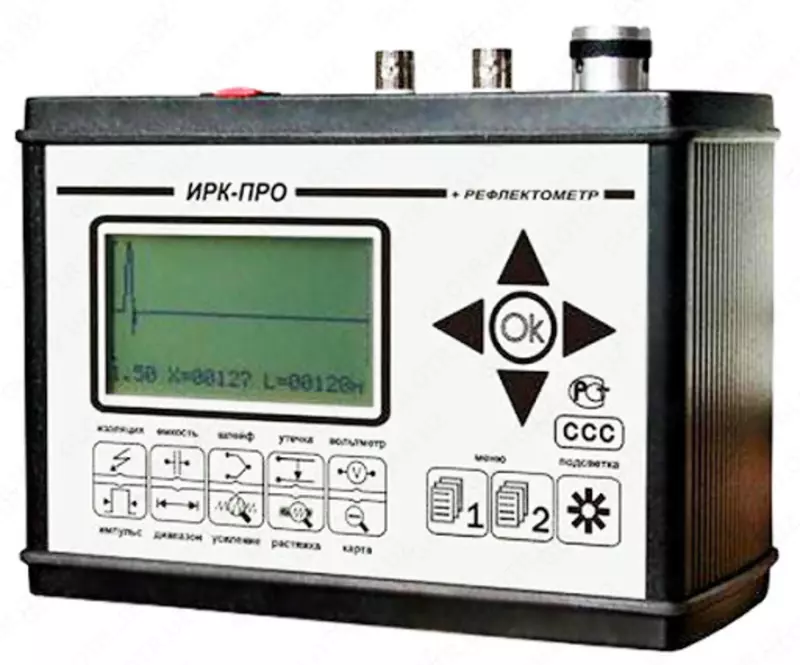

ИРК-ПРО Альфа-Е — кабельный прибор с рефлектометром для энергетиков
Код: P-0891709 Данного товара сейчас нет в наличии. Вы можете отправить заявку продавцу чтобы быть в курсе о поступлении товара.Технические характеристики ИРК-ПРО Альфа-Е:Версия А: Рефлектометр + мост:
Рефлектометр для определения расстояния до места изменения волнового сопротивления всех типов кабелей: повреждения, муфты, длина, взаимное влияние.
Измерительный мост для поиска повреждений изоляции до 10 МОм в низковольтной распределительной сети на кабелях с сечением до 20 кв.мм, для поиска обрыва, измерения сопротивления и емкости кабеля.
Функция вольтметра для контроля напряжения в линии.
| Параметр | Значение |
| Диапазоны измеряемых рефлектометром расстояний при коэффициенте укорочения 1,5 (в метрах) | 32, 64, 128, 256, 512, 1024, 2048, 5120, 10240, 20480, 30720 |
| Максимальная погрешность определения расстояния 1 | 1% |
| Перекрываемое затухание | Не менее 80 дБ |
| Амплитуда зондирующего импульса | Не менее 10 В |
| Длительность зондирующего импульса | 10÷30000 нс |
| Выходное сопротивление рефлектометра | 27÷400 Ом |
| Диапазон установки коэффициента укорочения | 1÷7 |
| Мостовые измерения | |
| Диапазон измерения сопротивления изоляции | 1 кОм - 50 ГОм |
| Диапазон электрической емкости | 0,1 - 2000 нФ |
| Диапазон измерения сопротивления жил | 0 - 10 000 Ом |
| Испытательное напряжение | 400 В |
| Диапазон измерения напряжения | 0 - 400 В |
| Диапазон Rп в месте повреждения изоляции | 0 - 10 МОм |
| Максимальная погрешность определения расстояния до места повреждения изоляции с Rп = 0 - 3 МОм | 0,5 м +0,2% длины / мм2 |
| Максимальная погрешность измерения сопротивления жилы | 0,1%+0,1 Ом |
| Максимальная погрешность измерения сопротивления изоляции в диапазоне 1 кОм - 10 МОм | 2%+1 кОм |
| Максимальная погрешность измерения емкости | 2%+0,1нФ |
| Питание прибора от встроенного аккумулятора | 4 АА NMh |
| Потребляемая мощность не более | 5 Вт |
| Габариты | 130х170х85 мм |
| Вес | 1,3 кг |
1 Максимальное значение ошибки измерения расстояния наблюдается при работе прибора без растяжки. С растяжкой аппаратная ошибка прибора по определению расстояния представляется пренебрежимо малой.
Версия Б: заводская.
Кабельный прибор ИРК-ПРО Альфа-Е (версия Б) предназначен для:
- определения расстояния до участка с пониженным сопротивлением изоляции кабеля;
- определения места обрыва;
- измерения сопротивления изоляции, сопротивления жил, электрической емкости всех типов кабелей.Контроль длины кабеля в бухте по омическом у сопротивлению
- память характеристик 50 кабелей.
Прибор ИРК-ПРО Альфа-Е (версия Б) оснащен импульсным рефлектометром, предназначенным для определения расстояния до места изменения волнового сопротивления всех типов кабелей и может использоваться для измерения расстояния до места повреждения кабеля; определения характера повреждений; измерения расстояния между неоднородностями волнового сопротивления (кабельными муфтами); определения длины кабеля; измерения коэффициента укорочения и волнового сопротивления.
| Параметр | Значение |
| диапазон измерения сопротивления изоляции | 1 кОм - 10 ГОм |
| диапазон электрической емкости | 0,1 - 2000 нФ |
| диапазон измерения сопротивления жил | 0 - 70 Ом |
| испытательное напряжение | 400 В, 24 В |
| диапазон измерения напряжения | 0 - 300 В |
| диапазон Rп в месте повреждения изоляции для поиска с паспортной точностью |
0 - 100 кОм 0 - 10 кОм |
| максимальная погрешность определения расстояния до места повреждения изоляции с Rп = 0 - 10 кОм | 0,1%+0,02м*S[мм2] |
| максимальная погрешность измерения сопротивления жилы | 0,1%+0,003 Ом |
| максимальная погрешность измерения сопротивления изоляции в диапазоне 1 кОм - 10 МОм |
2%+1 кОм |
| максимальная погрешность измерения емкости | 2%+0,1нФ |
| питание прибора от встроенного аккумулятора | 4 АА NMh |
| потребляемая мощность не более | 5 Вт |
| Габариты | 130х170х85 мм |
| Вес | 1,3 кг |
| Рефлектометр: | |
| Диапазоны измеряемых расстояний при коэффициенте укорочения 1,5 | 32, 64, 128, 256, 512, 1024, 2048, 5120, 10240, 20480, 30720 |
| Максимальная погрешность определения расстояния | 1% |
| Перекрываемое затухание | Не менее 80 дБ |
| Амплитуда зондирующего импульса | Не менее 10 В |
| Длительность зондирующего импульса | 10÷30000 нс |
| Выходное сопротивление | 27÷400 Ом |
| Диапазон установки коэффициента укорочения | 1÷7 |
