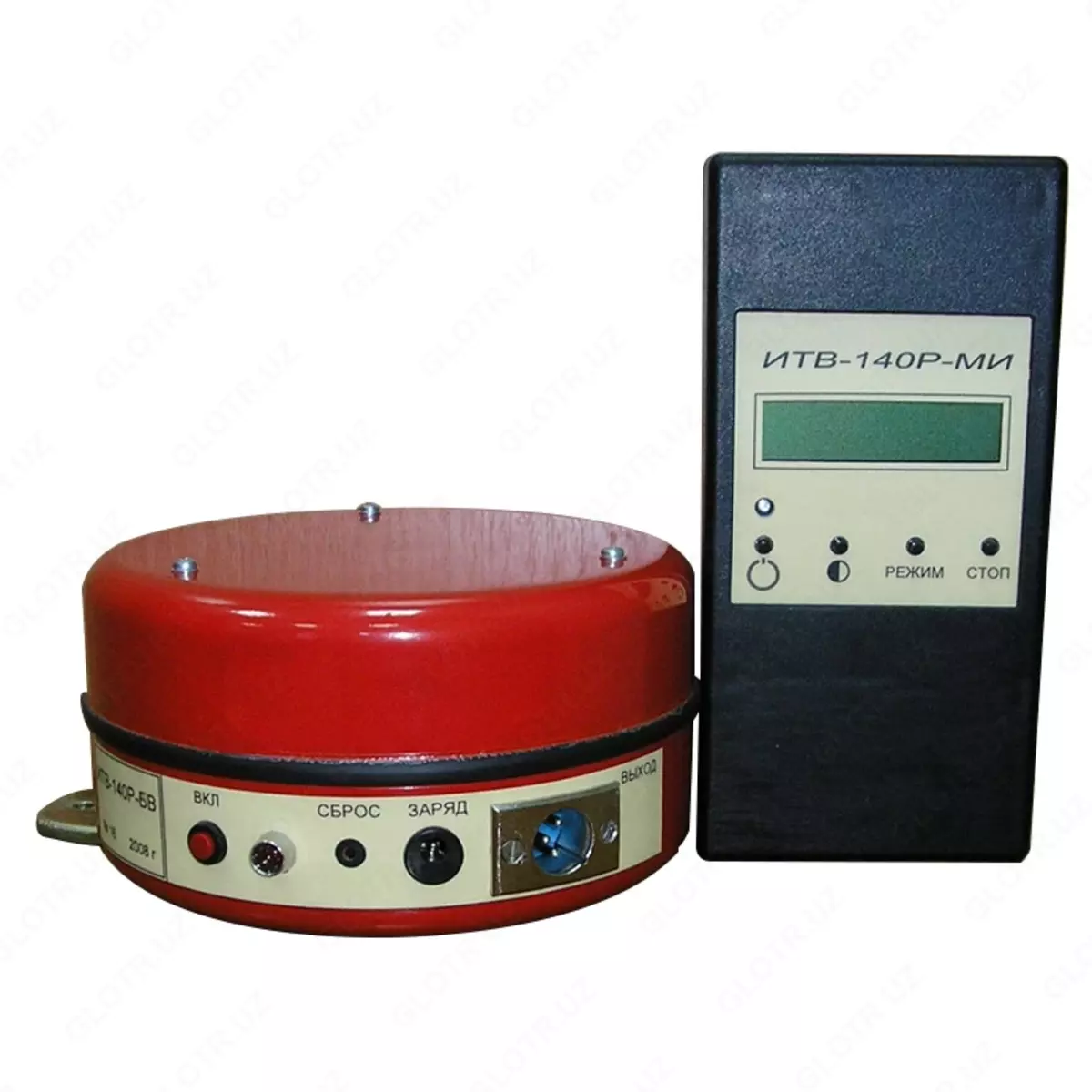

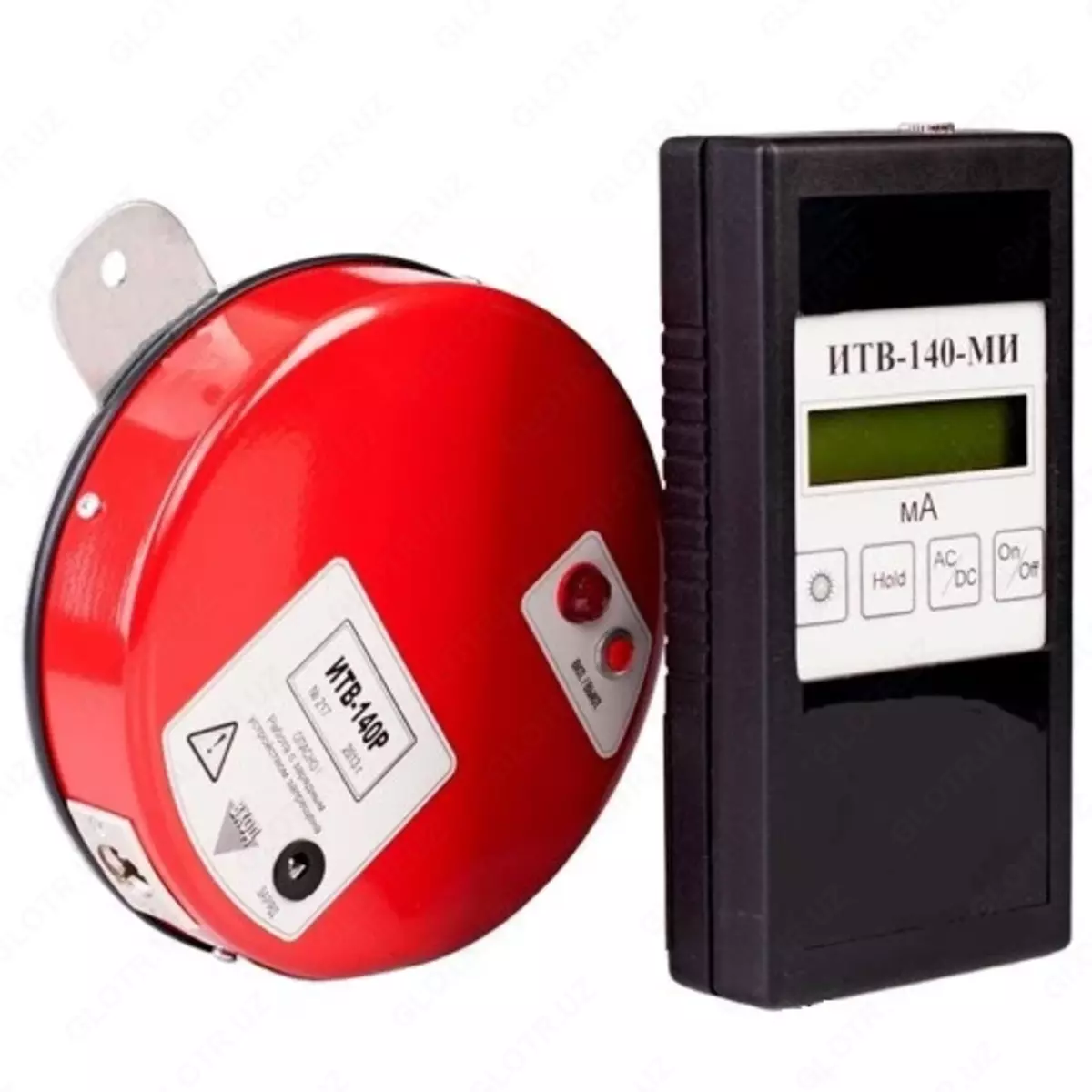

ИТВ-140Р — измеритель постоянного и переменного тока

Описание измерителя постоянного и переменного тока ИТВ-140Р:

Измерители постоянного и переменного тока высокопотенциальные ИТВ-140Р предназначены для измерения постоянного и переменного синусоидального тока частотой 50-60 Гц величиной до 3 мА ИТВ-140Р-3, 9 мА ИТВ-140Р-9 и 30 мА ИТВ-140Р-30 в цепях, находящихся под потенциалом до 140 кВ.

Особенностью измерителей ИТВ-140Р является отсутствие гальванической связи между высокопотенциальной измерительной и низкопотенциальной индикаторной цепями, что обеспечивает полную безопасность эксплуатации.

Измерители ИТВ-140Р предназначены для эксплуатации в составе испытательных установок внутри помещений в диапазоне температур от +5°С до +40°С, относительной влажности окружающего воздуха до 90% при 25°С и давлении от 630 до 800 мм рт. ст.

На месте установки не допускается тряска, вибрации, наличие в воздухе паров агрессивных жидкостей (кислот, щелочей и прочие).

Изделие может эксплуатироваться одним оператором из числа лиц электротехнического персонала, имеющих допуск на проведение работ в установках с напряжением свыше 1000 В.

Исполнение измерителей ИТВ-140Р соответствует группе 3 приборов по ГОСТ 22261.

Технические характеристики измерителя постоянного и переменного тока ИТВ-140Р:

Параметр ИТВ-140Р-3 ИТВ-140Р-9 ИТВ-140Р-30

Рабочий диапазон измеряемых токов, мА 0,010 – 3,000 0,030 – 9,000 0,10 – 30,00

Входное сопротивление, Ом 232 78 23

Предел абсолютной погрешности измерения в рабочем диапазоне измеряемых токов и температур 0,01∙ix + 5 е.м.р.,

где, ix – величина измеряемого тока, мА; е.м.р. – единица младшего разряда.

Дискретность отсчета, мА 0,001

Быстродействие Два измерения в секунду

Частотный диапазон радиоканала, МГц 845-945

Количество частотных каналов 16

Мощность передатчика, мВт 1

Дальность радиосвязи (открытое пространство), м 5-10

Gродолжительностью перегрузкb однократным импульсом тока, мс, не более 10 (амплитуда не более 150 А)

Питание БВ и МИ От встроенных Ni-MH аккумуляторов размера АА напряжением 1,2 В и емкостью 2,1 А∙ч

Напряжение питания, В 5

Продолжительность непрерывной работы без подзарядки, ч, не менее 8

Габаритные размеры блока высокопотенциального ИТВ-140Р-БВ, мм Диаметр 170х100

Габаритные размеры модуля индикаторного ИТВ-140-МИ, мм 95х190х40

Масса блока высокопотенциального ИТВ-140Р, кг 1

Масса модуля индикаторного ИТВ-140-МИ, кг 0,5

Срок службы изделия, лет 10
