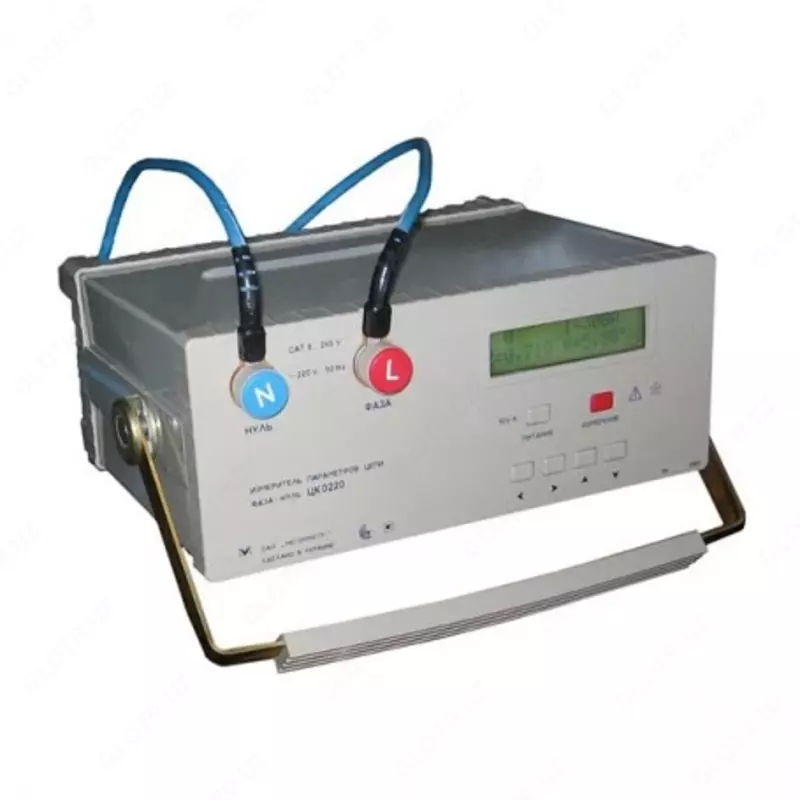

Измеритель петли фаза-нуль ЦК0220

Измеритель параметров петли «фаза-нуль» ЦК0220 — это высокоточный прибор для диагностики и параметрического анализа замкнутых цепей «фаза-нуль» или «фаза-земля». Он измеряет:

• Реальный ток короткого замыкания (Ік.з.) в диапазоне от 10 до 10 000 А, с погрешностью ±5 %.

• Полное сопротивление Z от 0,022 до 22 Ω, с точностью ±5 %.

• Напряжение переменного тока 180–245 В, с погрешностью ±1 %.

Прибор вычисляет и отображает активное (R) и реактивное (X) сопротивления, а также угол сдвига фаз φ между током и напряжением.

Дополнительные особенности ЦК0220:

• Защита от неверного напряжения: автоматическое отключение при падении ниже 180 В или превышении 245 В.

• Ограничитель тока (резистор) 0,1 Ω, подсвечиваемый символьный дисплей и память на 10 измерений (U, Ikz, A, Z, R, X, φ).

• Питание — от измеряемой сети.

• Электробезопасность: класс II по ГОСТ 26104, степень загрязнения I, категория монтажа II по ГОСТ Р51350.

• Условия эксплуатации: температура −10 °C … +40 °C, влажность до 90 % при 30 °C (группа 4 по ГОСТ 22261).

• Комплект включает: прибор, футляр, соединительные провода и руководство. Обеспечена безопасная работа без снятия напряжения.

Преимущество прибора — простота, безопасность и возможность оперативной проверки параметров цепей одним оператором, что помогает избежать ошибок при выборе защитных устройств (предохранителей, автоматов, УЗО).
