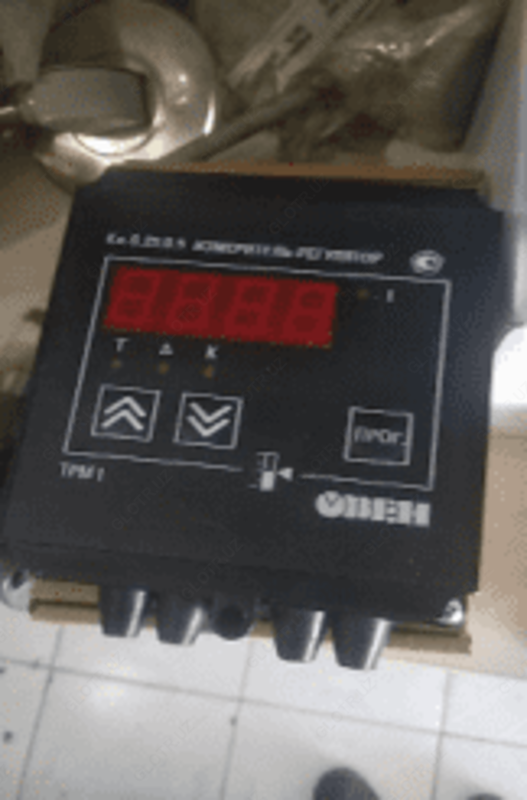

Измеритель-регулятора ОВЕН ТРМ1

Основные функции измерителя-регулятора ОВЕН ТРМ1

Универсальный вход для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.

Регулирование входной величины:

Двухпозиционное регулирование.

Аналоговое П-регулирование.

Цифровая фильтрация и коррекция входного сигнала, масштабирование шкалы для аналогового входа.

Вычисление и индикация квадратного корня из измеряемой величины (например, для регулирования мгновенного расхода).

Выходной сигнал тока 4...20 мА для регистрации измеренной величины (модификация по типу выхода И).

Возможность управления трехфазной нагрузкой (модификация по типу выхода С3).

Универсальный источник питания. Позволяет запитывать прибор как от источника переменного напряжения 90…264В (номинал 220В), так и от источника постоянного напряжения 20…375В (номинал 24В). *

Встроенный источник питания 24 В для активных датчиков, выходных аналоговых устройств (ЦАП) и др.

Программирование кнопками на лицевой панели прибора.

Сохранение настроек при отключении питания.

Защита настроек от несанкционированных изменений.

* Только для стандартных позиций.

Диапазон рабочих температур

-20...+50 °С (стандартная позиция)

-40...+50 °С (под заказ)

Типы корпусов

Н - настенный, 130×105×65, IP44

Щ1 - щитовой, 96×96×65, IP54 (со стороны передней панели)

Щ2 - щитовой, 96×48×100, IP54 (со стороны передней панели)

Д - для крепления на DIN-рейку 90×72×58, IP20

Щ11 - щитовой со съемным клеммником 96х96х49, IP54 (со стороны передней панели)

Особенности ТРМ1 в корпусе Щ11

Быстрые входы. Для унифицированных сигналов тока (0…5, 0…20, 4…20мА) и напряжения (0…1В, -50…+50мВ) период опроса входа составляет 0.1сек. Это позволяет использовать ТРМ1 для измерения высоко динамичных видов сигналов, например давления;

Съемный клеммник. Новый корпус прибора Щ11 имеет съёмный клеммник, что существенно облегчает монтаж\демонтаж прибора при установке, проведении сервисных работ, метрологической поверки и т.д.

Назначение терморегулятора ОВЕН ТРМ1

Терморегулятор ОВЕН ТРМ1 предназначен для измерения, регистрации или регулирования температуры теплоносителей и различных сред в холодильной технике, сушильных шкафах, печах различного назначения и другом технологическом оборудовании, а также для измерения других физических параметров (веса, давления, влажности и т. п.).

Класс точности 0,5 (термопары)/0,25 (другие типы сигналов). Регулятор выпускается в корпусах 5 типов: настенном Н, монтаж на Дин-рейку Д и щитовых Щ1, Щ11, Щ2.

Технические характеристики

Питание

Напряжение питания переменного тока: 90…245 В

Напряжение питания постоянного тока: 20…375 В (номинал 24 В)

Частота напряжения питания: 47...63 Гц

Потребляемая мощность: не более 7 ВА

Напряжение встроенного источника питания нормирующих преобразователей: 24 ± 2,4 В

Максимально допустимый ток источника питания: 50 мА

* кроме модификаций с выходами СЗ в корпусах Щ1, Щ2, Н, Д

Универсальные входы

Количество универсальных входов: 1

Время опроса входа:

– для термопреобразователей сопротивления не более 0,8 с
