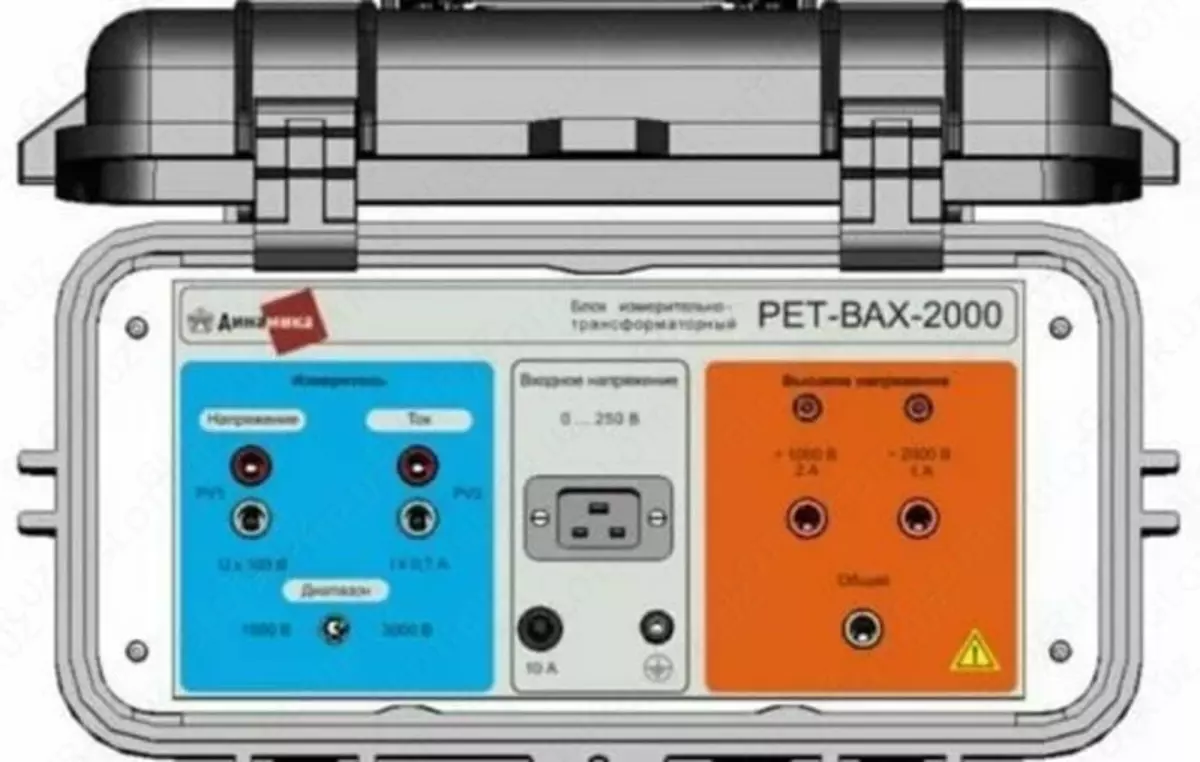

Измерительно-трансформаторный блок РЕТ-ВАХ-2000, 2000 В

Измерительно-трансформаторный блок РЕТ-ВАХ-2000 — специализированное устройство для работы совместно с комплексами РЕТОМ-21 и РЕТОМ-25, предназначенное для увеличения выходного напряжения до 2000 В. Блок позволяет выполнять измерительные и проверочные работы с измерительными трансформаторами тока и напряжения, а также тестировать первичное и вторичное электрооборудование в диапазонах напряжения до 2000 В, тока до 4 А и мощности до 2000 В·А.

Основные функции включают снятие характеристик намагничивания (вольт-амперных характеристик) трансформаторов тока, измерение коэффициента трансформации и полярности обмоток электромагнитных и емкостных трансформаторов напряжения, испытание электрической прочности изоляции переменным напряжением до 2000 В. Конструкция блока обеспечивает надёжность и точность измерений, высокую степень изоляции и безопасность при эксплуатации.

Блок рассчитан на рабочий диапазон температур от −20 до +50 °C, транспортировку при −50…+50 °C и хранение при 5…50 °C. Допустимая относительная влажность воздуха — не более 80% при 25 °C. Электрическая прочность изоляции между корпусом и токоведущими частями — 1,5 кВ, электрическое сопротивление изоляции — не менее 20 МОм. Степень защиты корпуса соответствует IP66/67, выходных клемм — IP40. Класс защиты от поражения электрическим током — I. Компактные габариты (430×280×325 мм) позволяют удобно размещать блок в лабораториях и испытательных стендах.

Преимущества
Увеличение выходного напряжения до 2000 В
Совместимость с комплексами РЕТОМ-21 и РЕТОМ-25
Снятие характеристик намагничивания трансформаторов тока
Измерение коэффициента трансформации и полярности трансформаторов напряжения
Испытание первичного и вторичного электрооборудования

Технические характеристики

5 часто задаваемых вопросов
Какое максимальное выходное напряжение поддерживает блок? 2000 В
С какими комплексами совместим блок? РЕТОМ-21 и РЕТОМ-25
Можно ли измерять коэффициент трансформации и полярность трансформаторов? Да
Какова степень защиты корпуса? IP66/67
Какое сопротивление изоляции между корпусом и токоведущими частями? Не менее 20 МОм
