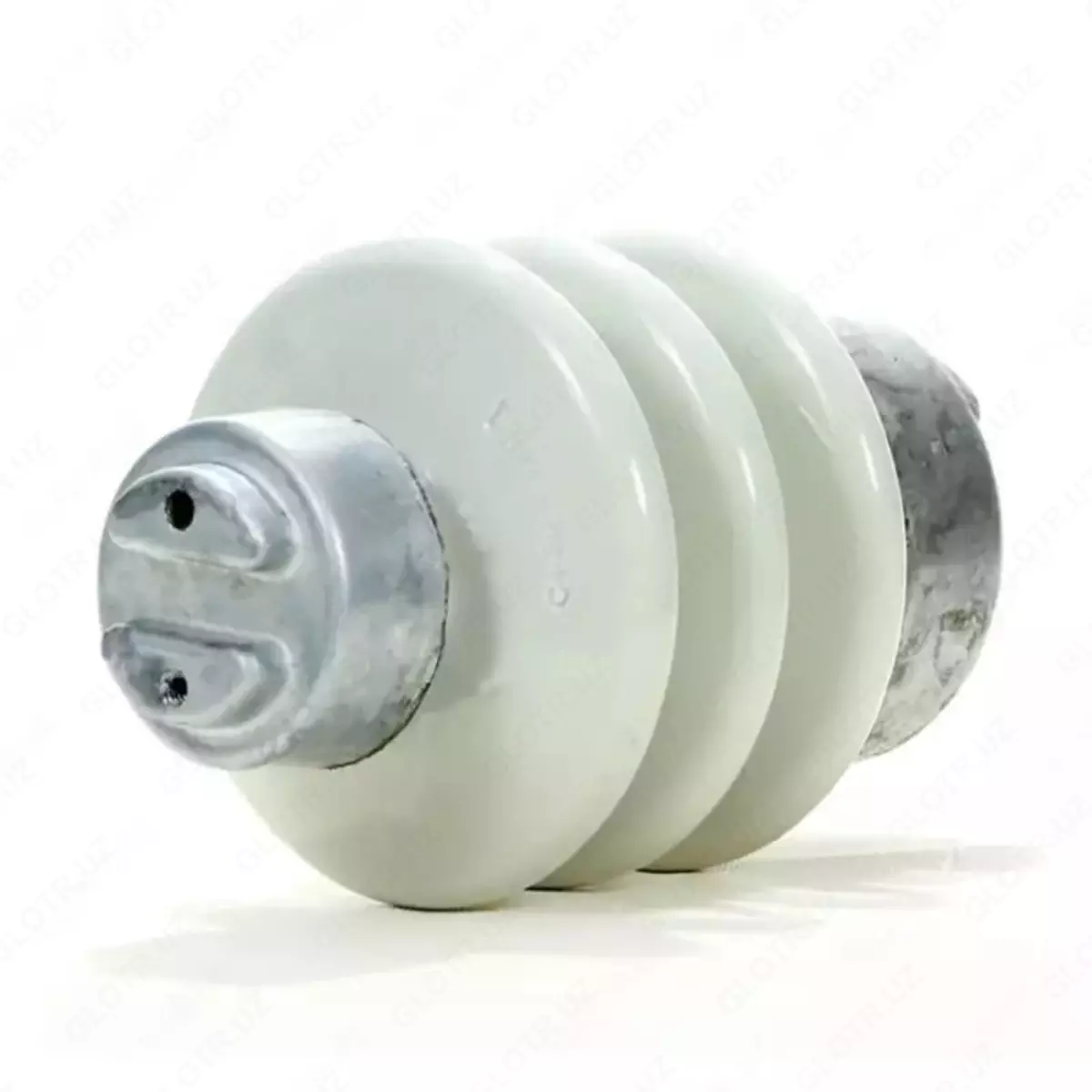

Изолятор (импульс) С4-80 II УХЛ1 высоковольтный фарфор, 10 кВ, 80 кВ (Арт. - 1307838)

Изолятор С4-80 II УХЛ1 представляет собой опорно-стержневой высоковольтный изолятор, предназначенный для использования в электроэнергетическом оборудовании с номинальным напряжением сети до 10 кВ. Изделие обеспечивает надёжную электрическую изоляцию и механическую поддержку токоведущих шин и элементов распределительных устройств. Конструкция изолятора рассчитана на выдерживание импульсных перенапряжений до 80 кВ, что повышает устойчивость оборудования к грозовым и коммутационным перенапряжениям.

Корпус изолятора изготовлен из высококачественной электротехнической керамики, соответствующей требованиям ГОСТ 20419-83. Этот материал обладает высокой диэлектрической прочностью, устойчивостью к воздействию влаги, температурных перепадов и загрязнений окружающей среды. Благодаря этим свойствам изделие сохраняет стабильные изоляционные характеристики на протяжении всего срока эксплуатации.

Изолятор имеет прочную опорно-стержневую конструкцию, обеспечивающую надёжную фиксацию токоведущих шин. Минимальная механическая прочность на изгиб составляет 4 кН, что позволяет выдерживать значительные ветровые и вибрационные нагрузки. Армирующая часть выполнена из алюминиевого сплава или чугуна с защитным цинковым покрытием, которое предотвращает коррозию и увеличивает срок службы изделия. Герметизация соединений осуществляется с помощью силиконового уплотнителя, обеспечивающего дополнительную защиту от влаги.

Климатическое исполнение УХЛ1 позволяет использовать изолятор в условиях умеренного и холодного климата. Изделие предназначено для эксплуатации на открытом воздухе и может работать в электрических системах с частотой до 100 Гц. Максимальная высота установки составляет до 1000 метров над уровнем моря, что соответствует стандартным требованиям эксплуатации энергетического оборудования.

Длина пути утечки составляет не менее 300 мм, что обеспечивает надёжную защиту от поверхностных разрядов и повышает устойчивость изолятора к загрязнениям. Габаритные размеры изделия: диаметр 125 мм, высота 215 мм. Масса изолятора составляет около 2,7 кг с допустимым отклонением ±10 %, что делает его достаточно прочным и удобным для монтажа.

Изолятор С4-80 II УХЛ1 широко применяется в высоковольтных разъединителях, распределительных устройствах и трансформаторных подстанциях. Он обеспечивает стабильную изоляцию токоведущих элементов и надёжную работу электрических систем. Высокая механическая прочность, устойчивость к коррозии и длительный срок службы делают данный изолятор эффективным решением для энергетической инфраструктуры.

Преимущества

• Высокая электрическая прочность и устойчивость к перенапряжениям
• Надёжная механическая прочность на изгиб — 4 кН
• Длина пути утечки не менее 300 мм
• Устойчивость к климатическим воздействиям (исполнение УХЛ1)
• Антикоррозионная защита металлических элементов
• Долговечность и минимальные требования к обслуживанию

Технические характеристики

Часто задаваемые вопросы

1. Для чего используется изолятор С4-80 II УХЛ1?
   Он применяется для изоляции и механической поддержки токоведущих шин в высоковольтных распределительных устройствах и подстанциях.

2. Какое максимальное импульсное напряжение выдерживает изолятор?
   Изделие рассчитано на импульсные перенапряжения до 80 кВ.

3. Можно ли использовать изолятор на открытом воздухе?
   Да, климатическое исполнение УХЛ1 позволяет эксплуатацию в умеренном и холодном климате на открытых установках.

4. Какую механическую нагрузку выдерживает изолятор?
   Минимальная прочность на изгиб составляет 4 кН.

5. Требует ли изделие сложного обслуживания?
   Нет, изолятор рассчитан на длительную эксплуатацию и требует только периодического визуального контроля.
