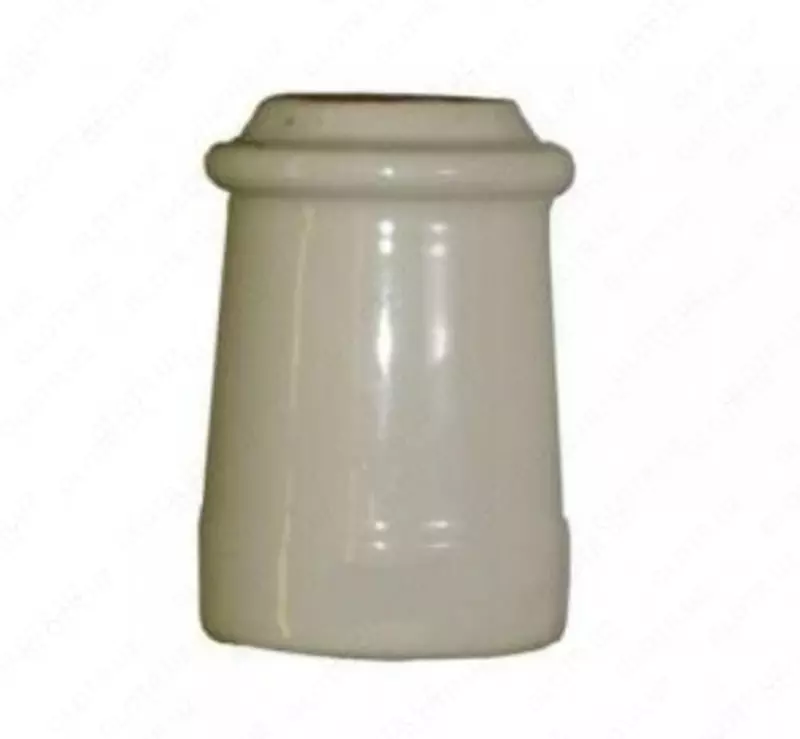

Изолятор ИО-10

При помощи опорных изоляторов ИО-10 производится изоляция и крепление грозозащитных

тросов и проводов на высоковольтных линиях передачи электрического тока, а также в

распределительных устройствах подстанций переменного и постоянного тока и электростанций,

где напряжение может превышать 1000 В, частота до 100 Гц, температура окружающего воздуха

не должна соответствовать показателям от -60­­°C до +50°C.

Возможные конфигурации изоляторов опорных:

ИО-10-3,75-I;

ИО-10-3,75-II;

ИО-10-3,75-III;

ИО-10-20;

ИО-10-4;

ИО-10-2000.

Составляющие опорного изолятора:

• фарфоровый полый корпус, снаружи покрытый глазурью;
• верхняя арматура (колпачок), предназначенная для крепления фланца и шин.

Металлические детали, защищённые антикоррозийным покрытием, при помощи цементирующего

состава крепятся к фарфору. Швы между металлом и фарфором обрабатываются водостойким

лаком. В колпачках изоляторов имеются резьбовые отверстия, в которые при монтаже шин

закручиваются крепёжные детали. Фланцы бывают квадратными, круглыми и овальными.
