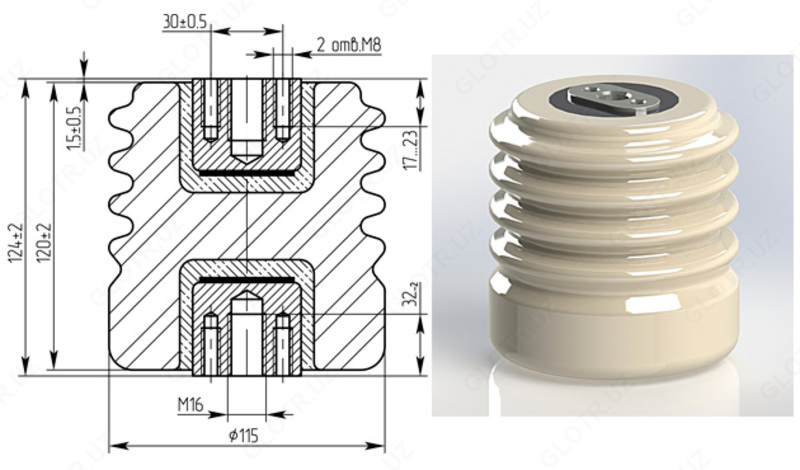

Изолятор ИОР-10/7,5

Изолятор опорный керамический внутренней установки  предназначен для изоляции и крепления токоведущих частей в электрических аппаратах и распределительных устройствах электрических станций и подстанций, комплектных распределительных устройствах, токопроводах в сетях трехфазного переменного тока частоты 50 Гц номинальным напряжением до 10 кВ.

Структура условного обозначения

• И – изолятор

• О – опорный

• Р – ребристый

• 10 – номинальное напряжение, кВ

• 7,5 – минимальная механическая разрушающая сила на изгиб, кН

• I – конструктивное исполнение (2 отверстия М8, 1 отверстие М16)

• УХЛ – климатическое исполнение по ГОСТ 15150-69

• 2 – категория размещения по ГОСТ 15543.1-89

Устройство и принцип действия

Изолятор опорный армированный изготовлен по ГОСТ Р 52034-2003, ГОСТ 19797-85.

Материал изоляционной части – электротехнический фарфор

По всему объему фарфоровой части изолятора должна полностью отсутствовать пористость.

Поверхность изолятора прозрачная бесцветная глазурь

Материал арматуры – алюминиевый сплав

Покрытие арматуры и цементных швов – эмаль ПФ-115 , где толщина цементного шва должна быть не менее 2мм, наружная поверхность шва должна иметь влагостойкое покрытие.

Условия эксплуатации

• номинальные значения климатических факторов среды

• высота установки над уровнем моря – не более 1000 м

• температура окружающей среды -60..+50 градусов Цельсия

• окружающая среда – невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих фарфор, глазурь, арматуру и армирующую связку

• фарфор не должен иметь сколов и волосяных трещин на глазури

• верхняя арматура и фланец должны быть прочно закреплены

• непараллельность плоскости верхней арматуры и плоскости фланца допускается в пределах до 1мм
