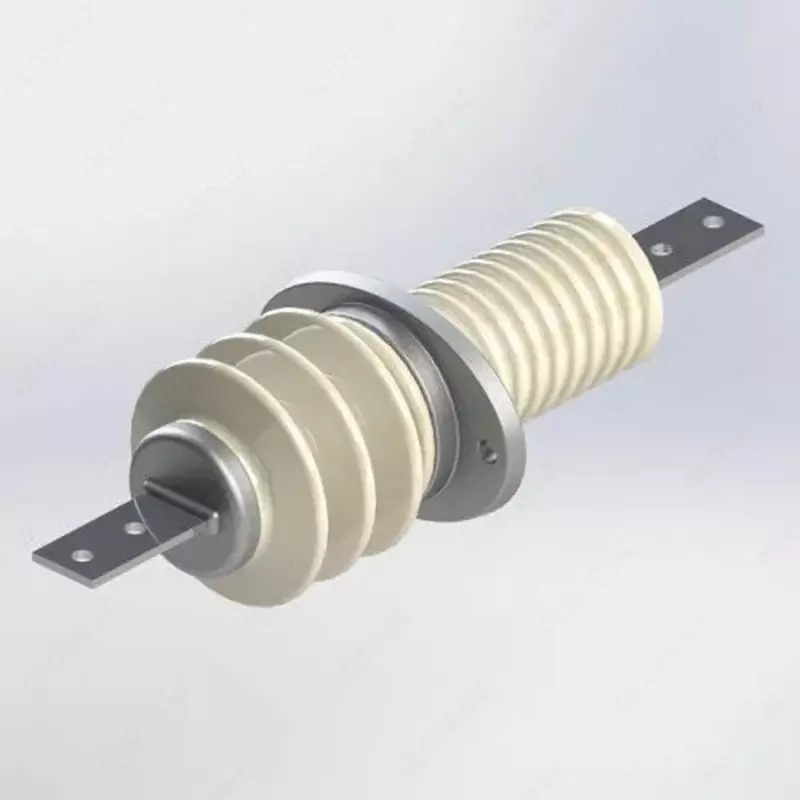

Проходной изолятор ИПУ-10/630-7,5 УХЛ1

Проходные изоляторы ИПУ-10/630-7,5 УХЛ1 предназначены для проведения и изоляции токоведущих частей закрытых распределительных устройств (ЗРУ) электрических станций и подстанций, а также комплектных распределительных устройств напряжением до 10 кВ и частотой до 100 Гц.

Изоляторы ИПУ-10/630 также применяются для вывода проводов высокого напряжения из баков трансформаторов, масляных и воздушных выключателей, а также для изоляции проводов, проходящих через стены зданий.

Конструкция изолятора включает фарфоровую деталь, через внутреннюю полость которой проходит токоведущий металлический стержень прямоугольного сечения (шина) или группа шин. Если изолятор поставляется без шин, установка и закрепление токоведущих частей выполняются непосредственно на месте монтажа.

Для крепления на крышке бака или стене изолятор снабжен металлическим фланцем, который соединён с фарфоровой частью цементно-песчаным составом.
Токоведущая шина фиксируется в металлических центрирующих шайбах или колпаках, которые также крепятся цементно-песчаным составом.

Изоляторы имеют металлические ребра, выступающие над поверхностью и защищающие нижние элементы изолятора от воздействия дождя и влаги.

Условия эксплуатации:
Изоляторы ИПУ-10/630-7,5 УХЛ1 рассчитаны на работу при температуре от –45°С до +40°С и высоте установки до 1000 м над уровнем моря.
