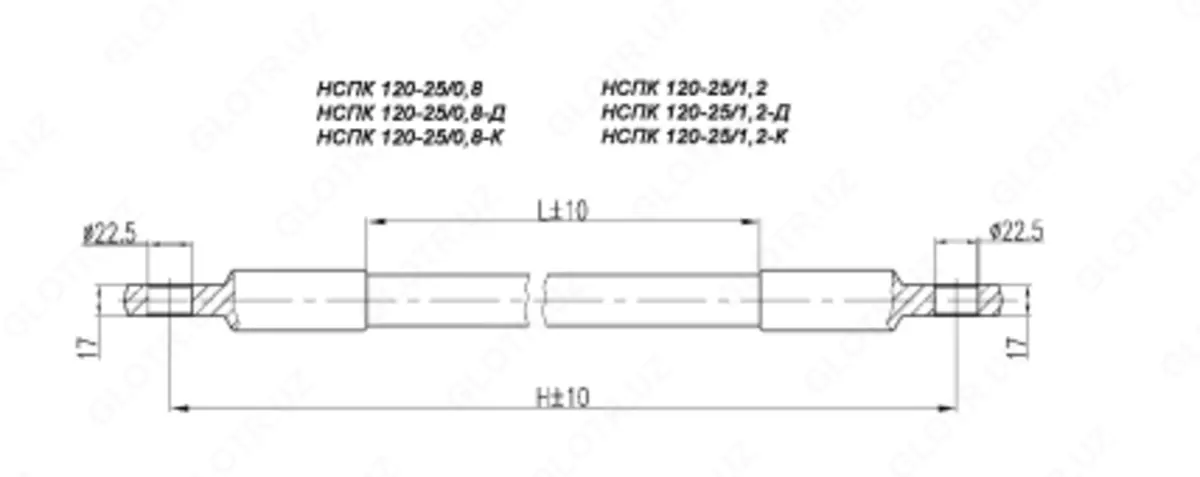

Изолятор НСПКр 120-25/0,8

Изолятор НСПКр 120-25/0,8 предназначен для изоляции и крепления устройств контактной сети и других электрических конструкций с рабочим напряжением до 25 кВ. Изоляторы выпускаются в модификациях:

• "Д" — с повышенной электрической прочностью внутренней изоляции, обеспечивая надежность работы в сложных климатических и электрических условиях.

• "К" — с кислотостойким стеклопластиковым стержнем, устойчивым к коррозии, что повышает долговечность и надежность при возможной разгерметизации защитной оболочки или неаккуратном обращении.

Изолятор выдерживает значительные механические нагрузки и поддерживает безопасное расстояние между фазами в контактной сети.

Технические характеристики:

• Номинальное рабочее напряжение: 25 кВ

• Выдерживаемое напряжение промышленной частоты под дождем: горизонтальное положение — 70 кВ, вертикальное положение — 50 кВ

• Выдерживаемое напряжение загрязненного и увлажненного изолятора: ≥40 кВ

• Испытательное напряжение грозовых импульсов: ≥140 кВ

• Механическая разрушающая сила при растяжении: ≥120 кН

• Длина пути утечки: 0,8 м

• Степень загрязнения атмосферы (СЗА): IV

• Строительная высота: 1037 мм

• Изоляционный промежуток: 800 мм

• Масса: 2,9 кг

• Климатическое исполнение: УХЛ1

Для модификации с более длинным изоляционным путем:

• Длина пути утечки: 1,2 м

• Строительная высота: 1437 мм

• Изоляционный промежуток: 1200 мм

• Выдерживаемое напряжение под дождем: горизонтальное — 140 кВ, вертикальное — 100 кВ

• Испытательное напряжение грозовых импульсов: 200 кВ

• Степень загрязнения атмосферы: VII

• Масса: 3,3 кг

Область применения:

• Контактные сети железных дорог

• Электрические конструкции среднего напряжения

• Районы с умеренным и холодным климатом
