Изолятор НСПКр 120-25/1,2

Изолятор НСПКр 120-25/1,2 предназначен для изоляции и надежного крепления устройств контактной сети и других электрических конструкций с рабочим напряжением до 25 кВ. Изоляторы выпускаются в следующих модификациях:

• "Д" — с повышенной электрической прочностью внутренней изоляции, обеспечивая стабильную работу в сложных климатических и электрических условиях.

• "К" — с кислотостойким стеклопластиковым стержнем, который устойчив к коррозии, повышая долговечность и надежность изолятора при возможной разгерметизации защитной оболочки или неаккуратном обращении.

Изолятор рассчитан на значительные механические нагрузки и поддерживает безопасное расстояние между фазами, предотвращая сближения и короткие замыкания.

Технические характеристики:

• Номинальное рабочее напряжение: 25 кВ

• Выдерживаемое напряжение промышленной частоты под дождем: горизонтальное положение — 140 кВ, вертикальное положение — 100 кВ

• Выдерживаемое напряжение загрязненного и увлажненного изолятора: ≥40 кВ

• Испытательное напряжение грозовых импульсов: 200 кВ

• Механическая разрушающая сила при растяжении: ≥120 кН

• Длина пути утечки: 1,2 м

• Степень загрязнения атмосферы (СЗА): VII

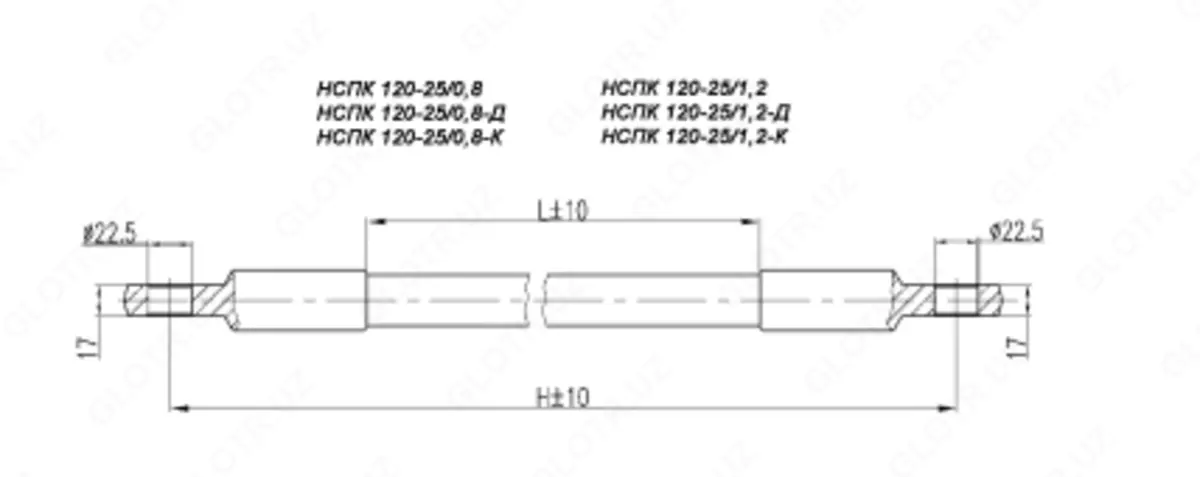

• Строительная высота: 1437 мм

• Изоляционный промежуток: 1200 мм

• Масса: 3,3 кг

• Климатическое исполнение: УХЛ1

Область применения:

• Контактные сети железных дорог

• Электрические конструкции среднего напряжения

• Районы с умеренным и холодным климатом
