Изолятор НСПКр 120-3/0,8

Изолятор НСПКр 120-3/0,8 предназначен для изоляции и крепления устройств контактной сети железных дорог и других электрических конструкций. Изоляторы выпускаются в модификациях:

• "Д" — с повышенной электрической прочностью внутренней изоляции для надежной работы в сложных климатических и электрических условиях.

• "К" — с кислотостойким стеклопластиковым стержнем, обеспечивающим устойчивость к коррозии и долговечность при возможной разгерметизации защитной оболочки.

•

Изолятор выдерживает значительные механические нагрузки и обеспечивает надежность эксплуатации в условиях умеренного и холодного климата.

Технические характеристики:

• Номинальное рабочее напряжение: 3 кВ

• Выдерживаемое напряжение промышленной частоты под дождем: горизонтальное положение — 70 кВ, вертикальное положение — 50 кВ

• Выдерживаемое напряжение загрязненного и увлажненного изолятора: ≥15 кВ

• Испытательное напряжение грозовых импульсов: ≥140 кВ

• Механическая разрушающая сила при растяжении: ≥120 кН

• Длина пути утечки: 0,8 м

• Степень загрязнения атмосферы (СЗА): VII

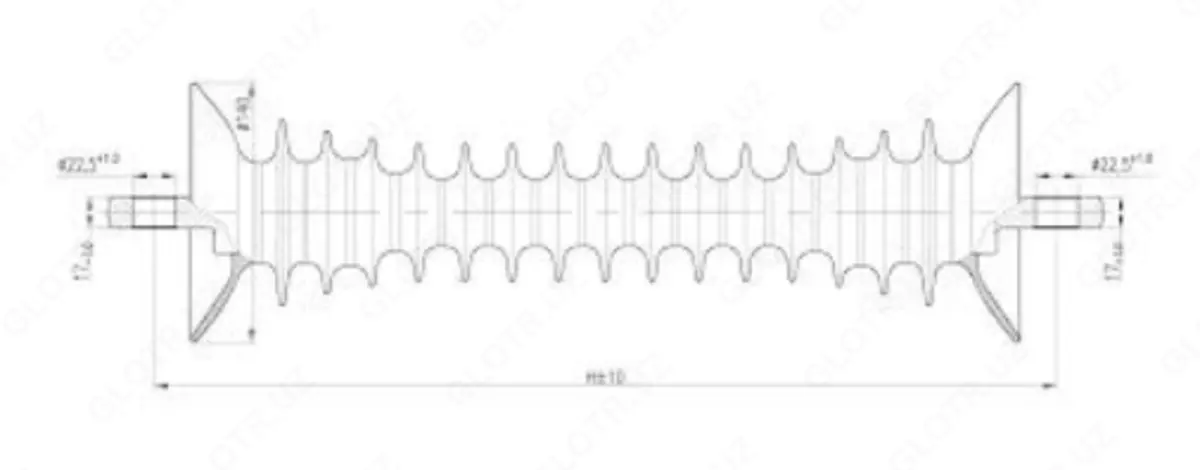

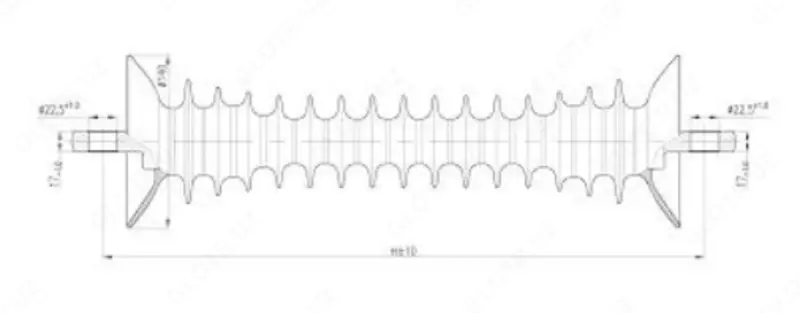

• Строительная высота: 1037 мм

• Изоляционный промежуток: 800 мм

• Масса: 2,9 кг

• Климатическое исполнение: УХЛ1

Область применения:

• Контактные сети железных дорог

• Электрические конструкции средней и малой мощности

• Районы с умеренным и холодным климатом
