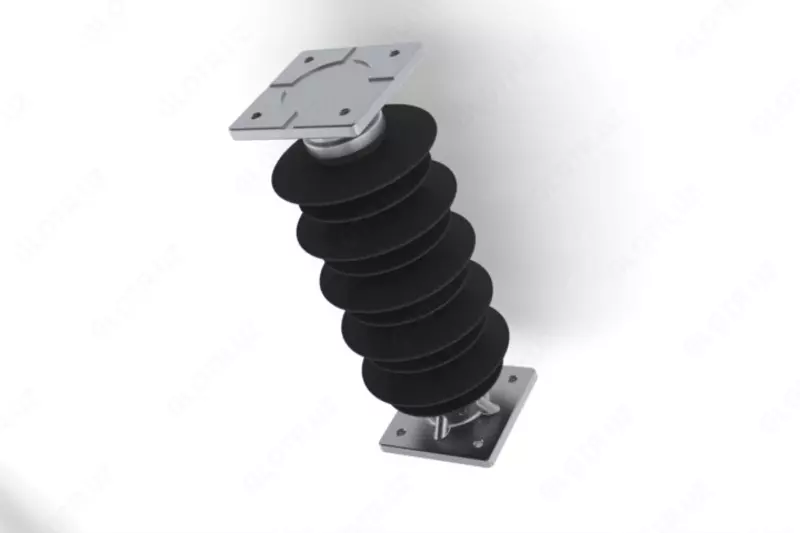

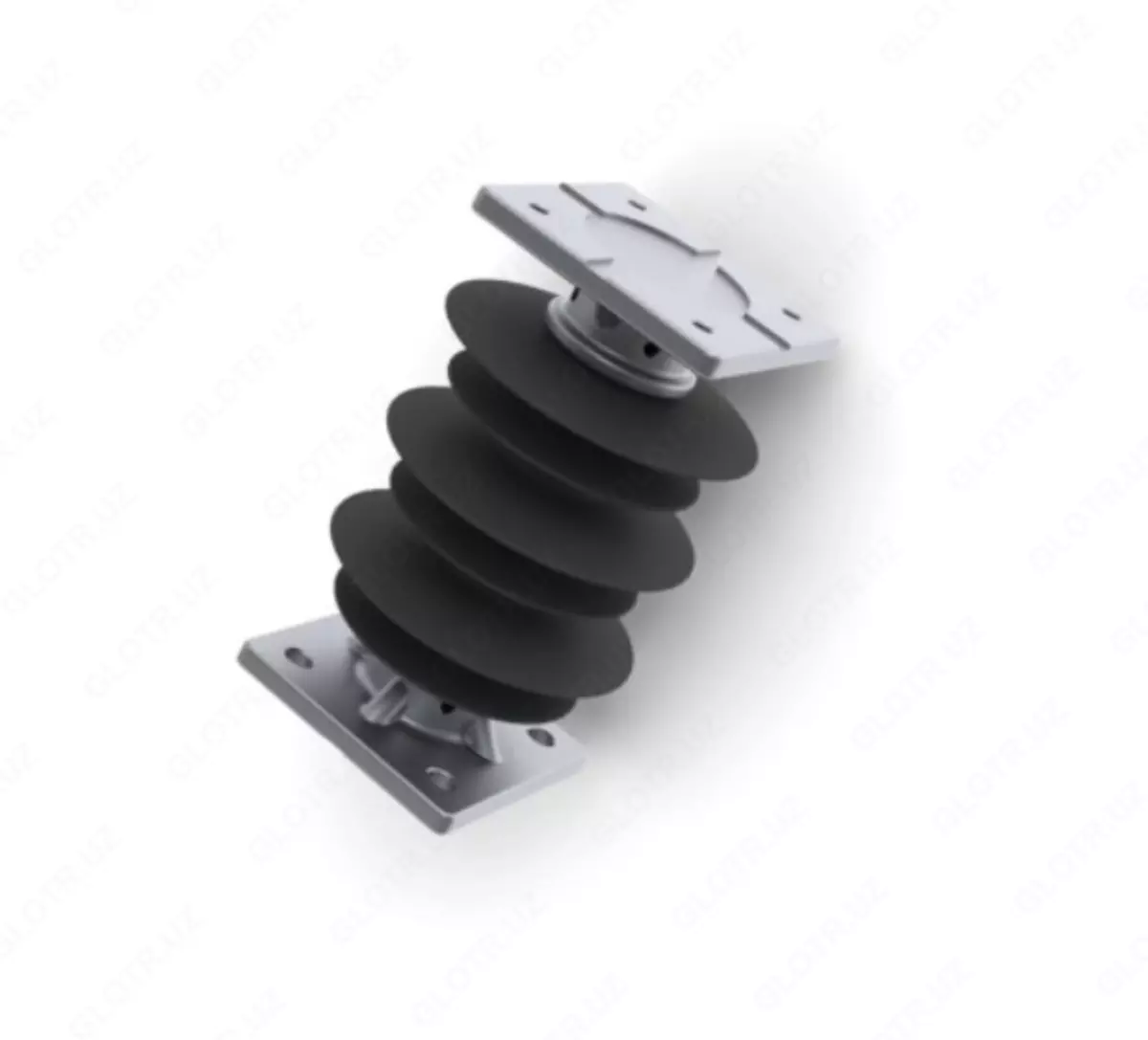

Изолятор полимерный опорный штыревой ОНПШ-20-2-4 УХЛ1

Полимерный опорный штыревой изолятор ОНПШ-20-2-4 УХЛ1 предназначен для использования в электрических сетях и распределительных устройствах напряжением до 20 кВ. Он применяется для надежной электрической изоляции и механической фиксации токоведущих частей в открытых и закрытых электроустановках.

Благодаря современным полимерным материалам изолятор обладает повышенной прочностью, устойчивостью к атмосферным воздействиям, ультрафиолету и загрязнениям. Конструкция обеспечивает высокую механическую надежность и малый вес по сравнению с фарфоровыми и стеклянными аналогами. Изолятор удобен в монтаже, имеет длительный срок службы и может эксплуатироваться в различных климатических условиях.

Технические характеристики (RU):

• Номинальное напряжение, кВ: 20

• Испытательное напряжение полного грозового импульса, кВ: 150

• Выдерживаемое напряжение промышленной частоты (1 мин):
  • в сухом состоянии — 75 кВ
  • под дождем — 60 кВ

• Минимальная механическая разрушающая сила при изгибе, кН: 12,5

• Строительная высота, мм: 250–270

• Длина пути утечки, мм: 500 и более

• Масса, кг (не более): 1,5–2,0
