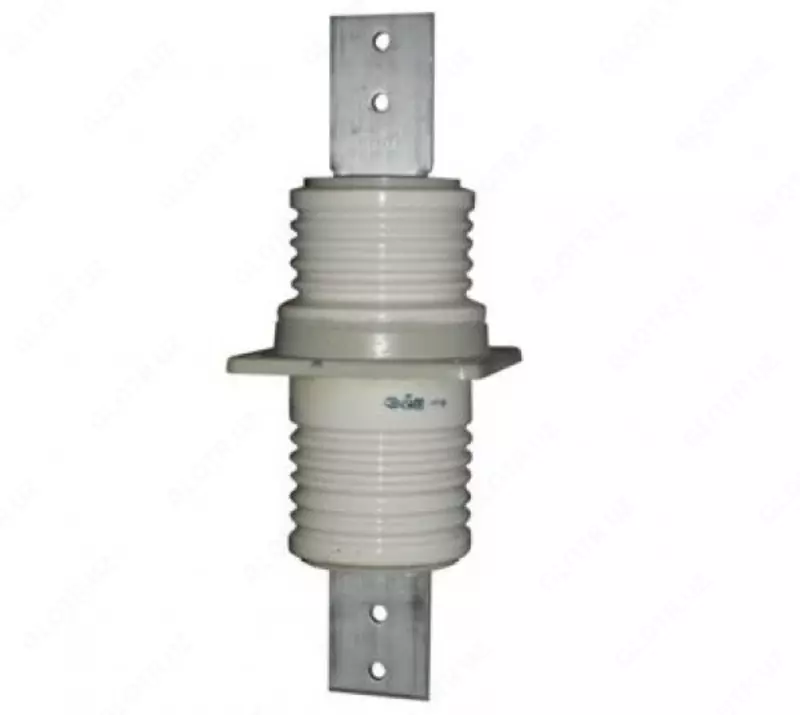

Изолятор проходной ИП-10/1000-7.5 УХЛ2

Описание Изолятор ИП-10/1000-7,5 УХЛ2
Номинальное напряжение: 10 кВ
Номинальный ток: 1000 А
Минимальная разрушающая сила на изгиб: 7,5 кН
Масса: 7,5 кг
Изолятор ИП-10/1000-7,5 УХЛ2 предназначен для проведения и изоляции токоведущих частей закрытых распределительных устройств электрических станций и подстанций, комплектных распределительных устройств, соединения с открытыми распределительными устройствами или линиями электропередачи на переменное напряжение 10 кВ частоты до 100
Гц, для работы в атмосфере типов I или II по ГОСТ 15150-69, а также для закрытых токопроводов.
Материалы применяемые при изготовлении изолятора ИП-10/1000-7,5 УХЛ2:
1. Изоляционная часть- материал керамический электротехнический группы 110, ГОСТ 20419-83
2. Арматура - алюминиевый сплав АК 12, ГОСТ 1583-93
3. Токоведущая шина - алюминиевый АД0, ГОСТ 15176-89

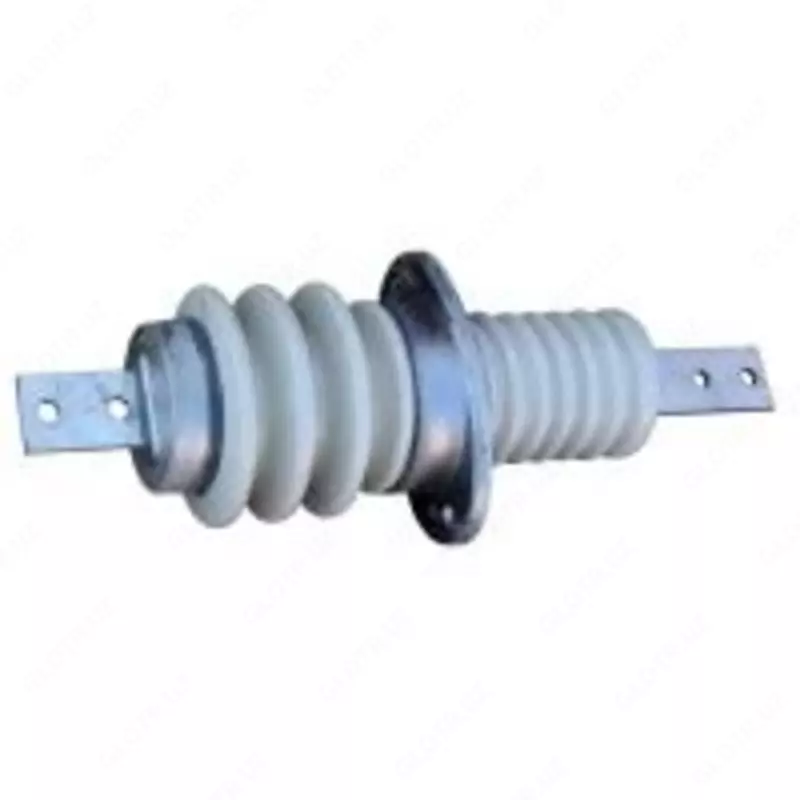

Проходные изоляторы ИП-10/1000-7,5 УХЛ2 состоят из фарфоровой детали, через внутреннюю полость которой проходит токоведущий металлический стержень прямоугольного сечения (шина) или группа шин.
Для крепления проходного изолятора ИП-10/1000-7,5 УХЛ2 на крышке бака или на стене он снабжен металлическим фланцем. Фланец соединен с фарфоровой деталью с помощью цементно-песчаного состава. Токоведущая шина крепится в металлических центрирующих шайбах или в металлических колпаках. Колпаки, а также фланец закрепляют на фарфоровой детали с помощью цементно-песчаного состава.
Проходные изоляторы ИП-10/1000-7,5 УХЛ2 имеют далеко выступающие ребра (крылья), которые защищают от дождя расположенные под ними части изолятора.
Гарантийный срок службы изоляторов ИП-10/1000-7,5 УХЛ2 - 4 года со дня ввода в эксплуатацию, но не более 6 лет с момента отгрузки изоляторов потребителю. Срок службы изоляторов изоляторов ИП-10/1000-7,5 УХЛ2 - не менее 25 лет.
Условия хранения изолятора ИП-10/1000-7,5 УХЛ2 в части воздействия климатических факторов по группам 3, 4, 5: при хранении по группам 3, 4 (неотапливаемое хранилище, навесы в районах с умеренным и холодным климатом в условно чистой атмосфере) допускается хранить изолятор в упаковке предприятия-изготовителя, при хранении по группе 5 (навесы в районах с умеренным и холодным климатом) изолятор должен быть распакован. Полный срок сохраняемости по ГОСТ 23216 - не более 2 лет.
Изолятор проходной ИП-10/1000-7,5 УХЛ2 выпускается в соответсвии с требованиями ГОСТ 22229-83.
