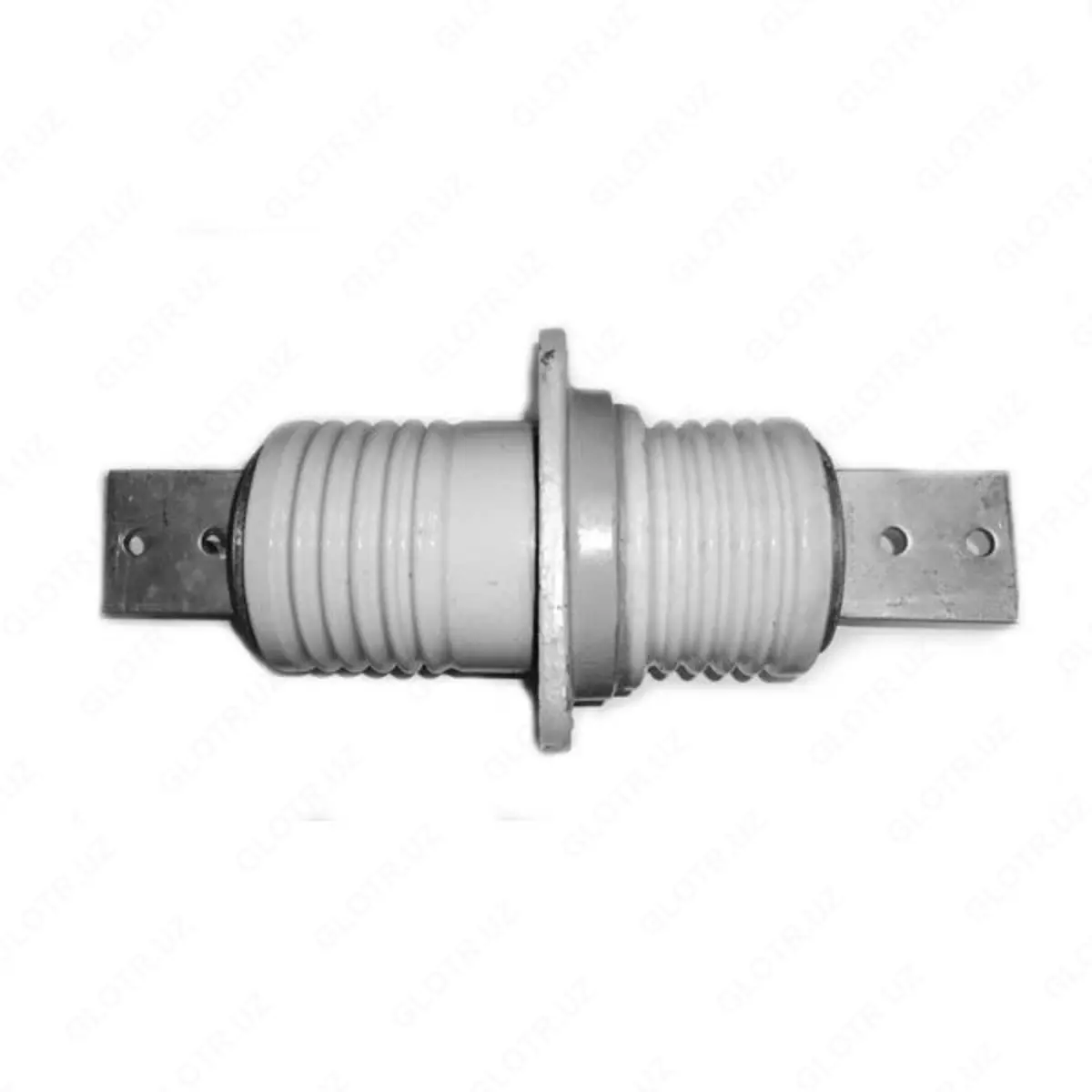

Изолятор проходной ИПУ-10/630-7,5 УХЛ1(квадрат. фланец)

Изолятор ИПУ-10/630-7,5 УХЛ1 (квадратный фланец)

Номинальное напряжение: 10 кВ

Номинальный ток: 630 А

Минимальная разрушающая сила на изгиб: 7,5 кН

Масса: 9 кг

Изолятор ИПУ-10/630-7,5 УХЛ1 (квадратный фланец) предназначен для проведения и изоляции токоведущих частей закрытых распределительных устройств электрических станций и подстанций, комплектных распределительных устройств, соединения с открытыми распределительными устройствами или линиями электропередачи на переменное напряжение 10 кВ частоты до 100 Гц, для работы в атмосфере типов I или II по ГОСТ 15150-69, а также для закрытых токопроводов.

Материалы применяемые при изготовлении изолятора ИПУ-10/630-7,5 УХЛ1 (квадратный фланец):

1. Изоляционная часть- материал керамический электротехнический группы 110, ГОСТ 20419-83

2. Арматура - алюминиевый сплав АК 12, ГОСТ 1583-93

3. Токоведущая шина - алюминиевый АД0, ГОСТ 15176-89

Проходные изоляторы ИПУ-10/630-7,5 УХЛ1 (квадратный фланец) состоят из фарфоровой детали, через внутреннюю полость которой проходит токоведущий металлический стержень прямоугольного сечения (шина) или группа шин.

Для крепления проходного изолятора ИПУ-10/630-7,5 УХЛ1 (квадратный фланец) на крышке бака или на стене он снабжен металлическим фланцем. Фланец соединен с фарфоровой деталью с помощью цементно-песчаного состава. Токоведущая шина крепится в металлических центрирующих шайбах или в металлических колпаках. Колпаки, а также фланец закрепляют на фарфоровой детали с помощью цементно-песчаного состава.

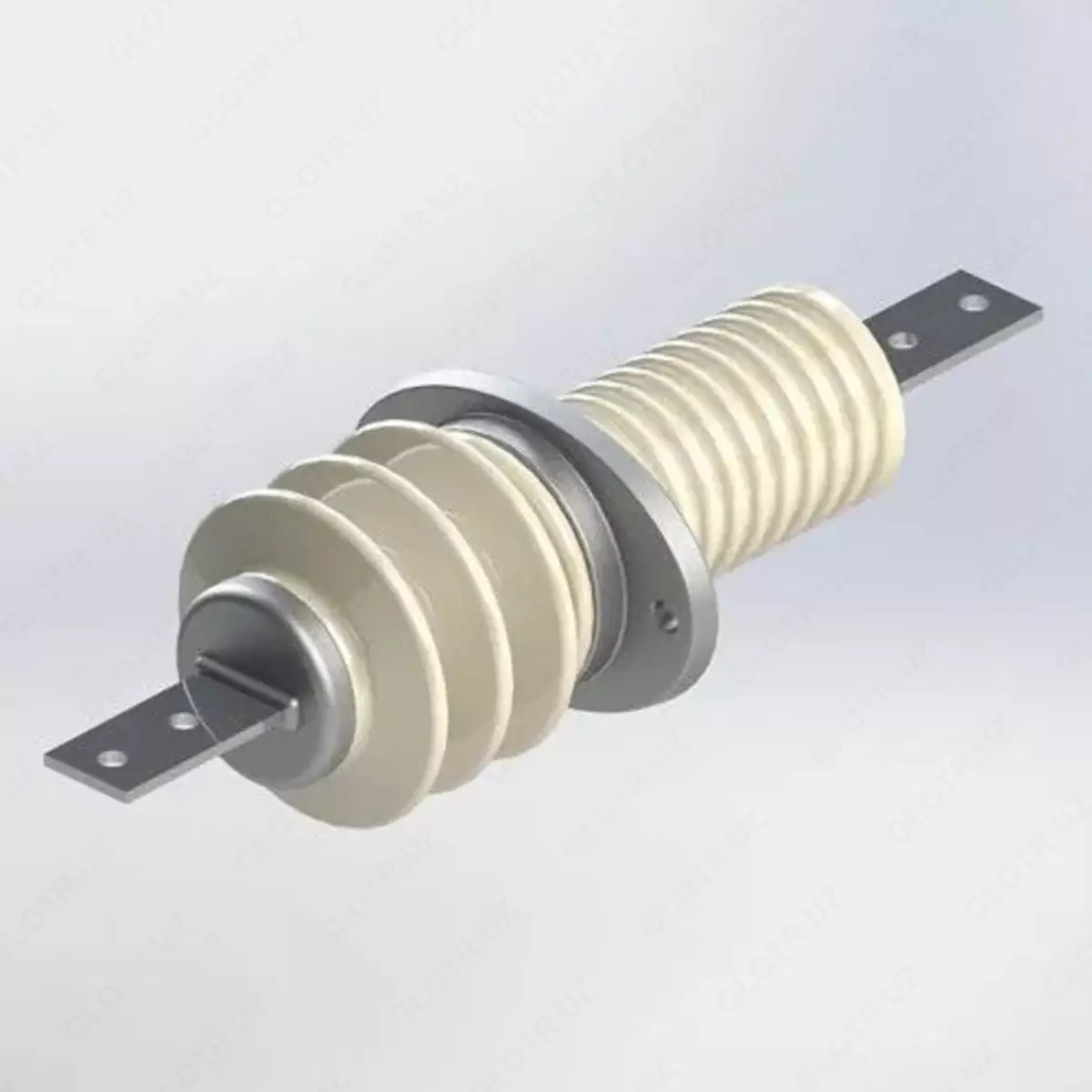

Проходные изоляторы ИПУ-10/630-7,5 УХЛ1 (квадратный фланец) имеют далеко выступающие ребра (крылья), которые защищают от дождя расположенные под ними части изолятора.

Гарантийный срок службы изоляторов ИПУ-10/630-7,5 УХЛ1 (квадратный фланец) - 4 года со дня ввода в эксплуатацию, но не более 6 лет с момента отгрузки изоляторов потребителю. Срок службы изоляторов ИПУ-10/630-7,5 УХЛ1 (квадратный фланец) - не менее 25 лет.

Условия хранения изолятора ИПУ-10/630-7,5 УХЛ1 (квадратный фланец) в части воздействия климатических факторов по группам 3, 4, 5: при хранении по группам 3, 4 (неотапливаемое хранилище, навесы в районах с умеренным и холодным климатом в условно чистой атмосфере) допускается хранить изолятор в упаковке предприятия-изготовителя, при хранении по группе 5 (навесы в районах с умеренным и холодным климатом) изолятор должен быть распакован. Полный срок сохраняемости по ГОСТ 23216 - не более 2 лет.

Изолятор проходной ИПУ-10/630-7,5 УХЛ1 (квадратный фланец) выпускается в соответсвии с требованиями ГОСТ 22229-83.
