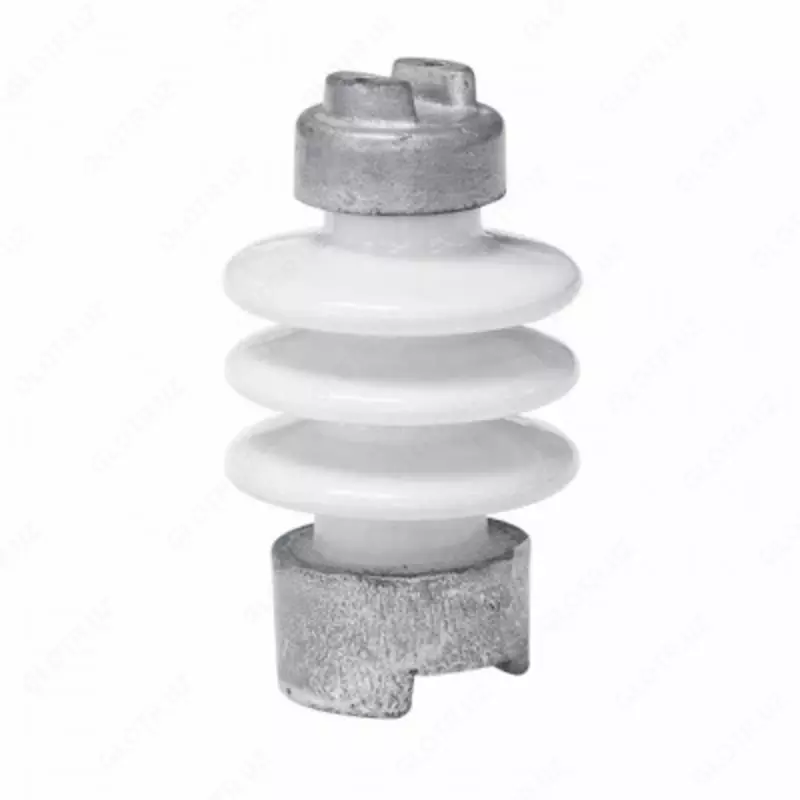

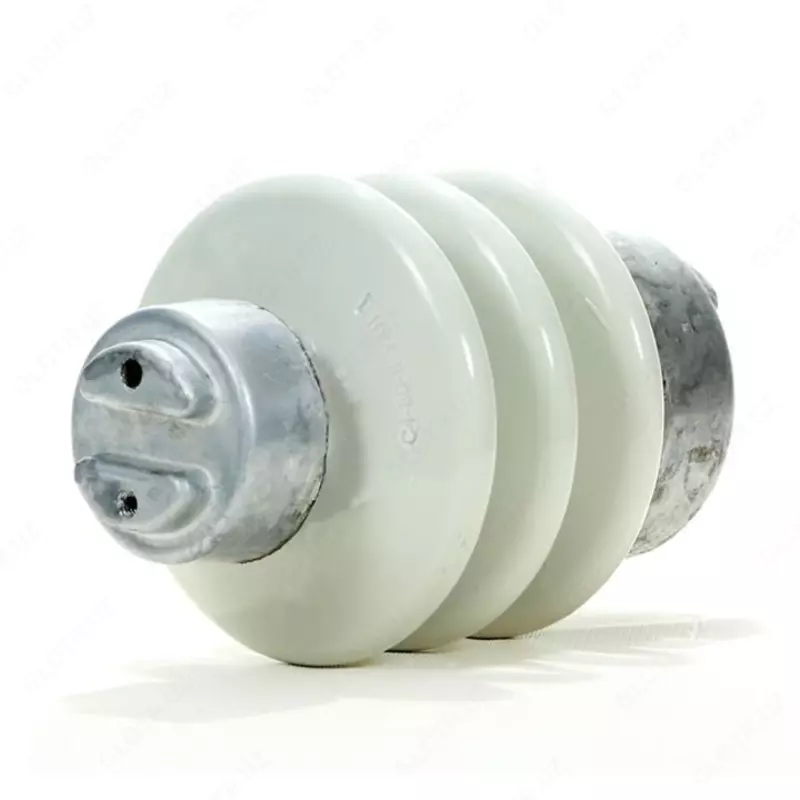

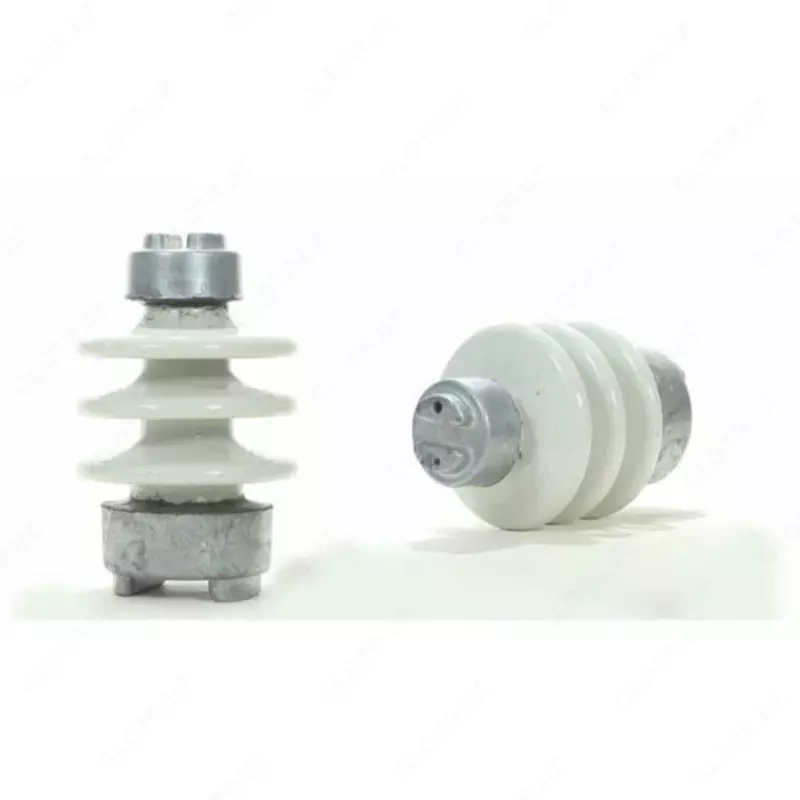

Изолятор С4‑80 II УХЛ1 – высоковольтный фарфор, 10 кВ, 80 кВ импульс, 2,7 кг

Изолятор С4‑80 II УХЛ1 — опорно-стержневой фарфоровый изолятор для высоковольтного оборудования, рассчитанный на номинальное напряжение сети 10 кВ и выдерживающий импульсные перенапряжения до 80 кВ. Масса изделия — около 2,7 кг; длина пути утечки — не менее 300 мм.

Климатическое исполнение УХЛ1 (умеренно-холодный климат) позволяет эксплуатацию на открытом воздухе; устройство способно работать в системах до 100 Гц и устанавливаться на высоте до 1000 м.

Минимальная механическая прочность на изгиб — 4 кН. Это обеспечивает надёжное крепление токоведущих шин и защиту от ветровых и вибрационных нагрузок.

Габариты: диаметр 125 мм, высота 215 мм, вес 2,7 ±10 % кг. Изолятор выполнен из электротехнической керамики по ГОСТ 20419‑83, а армирующая часть — из алюминиевого сплава или чугуна с цинковым покрытием, герметизирована силиконовым уплотнителем.

Используется в высоковольтных разъединителях, распределительных устройствах и трансформаторных подстанциях. Отличается повышенной надёжностью, антикоррозионной защитой и не требует сложного обслуживания
