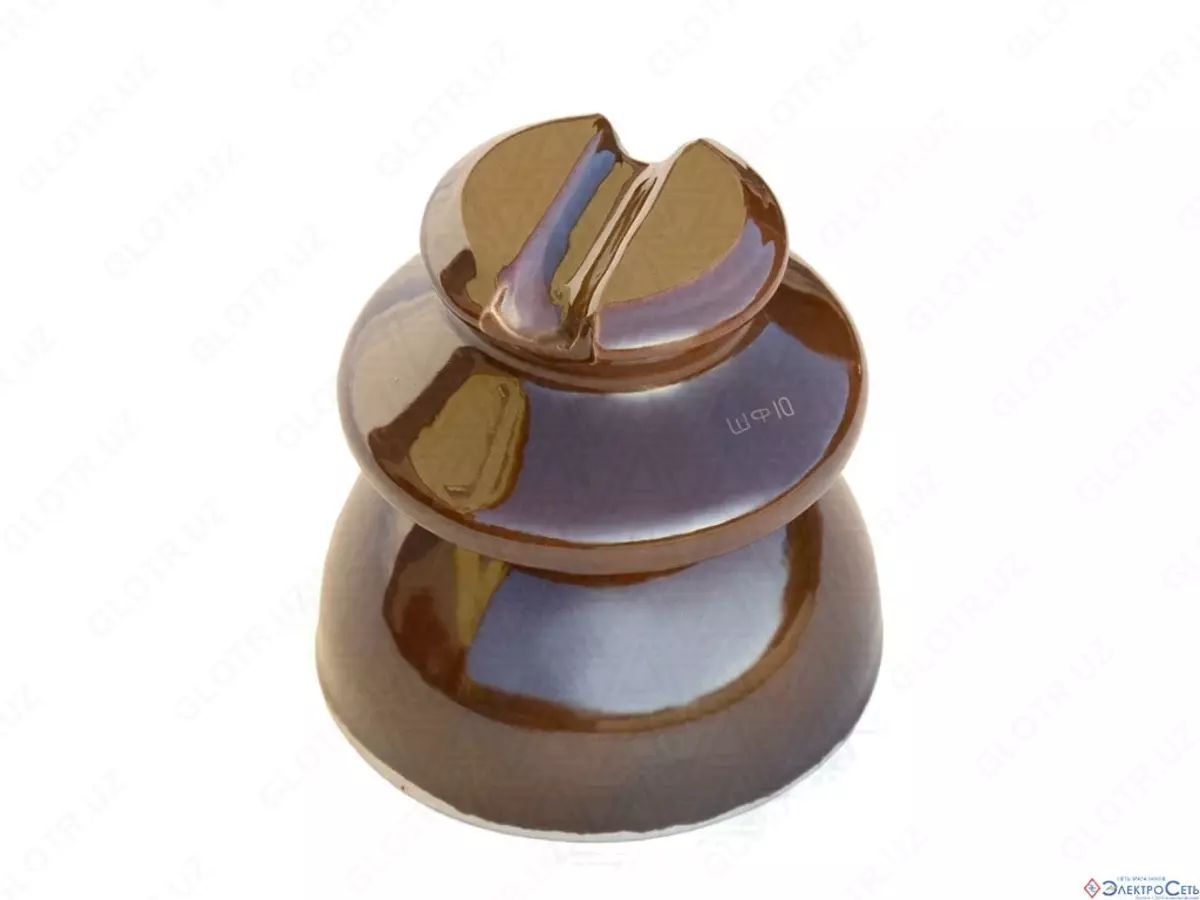

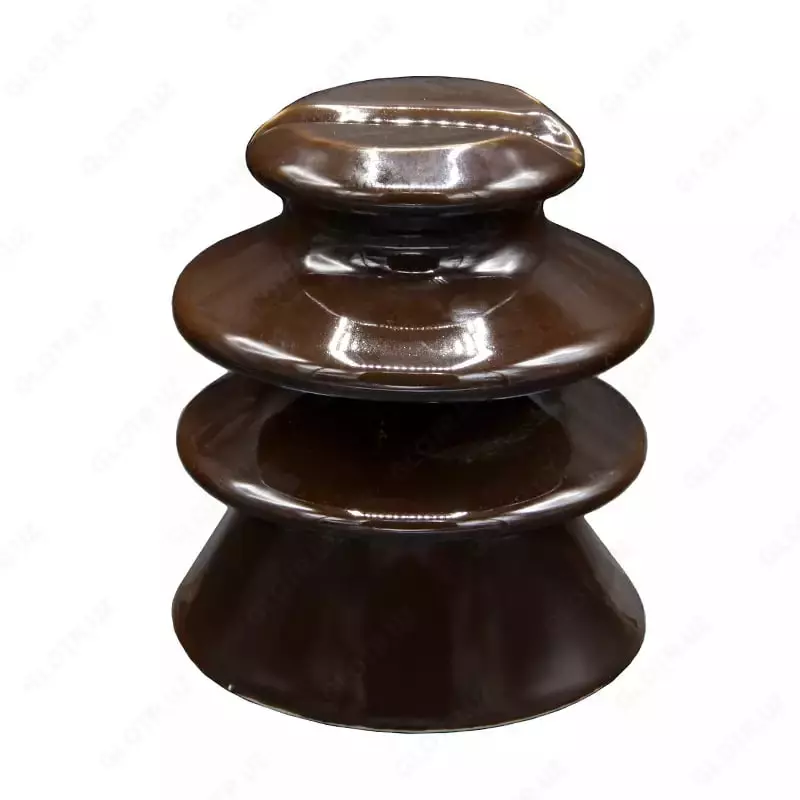

Изолятор ШФ-10, фарфоровый штыревой изолятор на 10 кВ (Арт. - 1307865)

Изолятор ШФ-10 представляет собой штыревой фарфоровый изолятор, рассчитанный на номинальное напряжение до 10 кВ. Он широко используется для изоляции и крепления проводов на воздушных линиях электропередач (ЛЭП), в распределительных устройствах и на трансформаторных подстанциях. Изготовленный из электротехнического фарфора подгруппы 110, изолятор обладает высокой механической и электрической прочностью, обеспечивая надёжную работу линии даже в сложных климатических условиях.

Ранее изолятор выпускался под марками ШФ-10А, Б, В, но после модернизации был переименован в ШФ-10Г или в серии МО. Он рекомендован к применению в зонах загрязнённости I–III согласно типовым проектам и может полностью заменить более тяжёлый и дорогой изолятор ШФ-20Г.

Монтаж изолятора осуществляется с использованием траверс КВ-22, стандартных металлических штиров и колпачков (К-6, К-9, КП-22). Провод надёжно фиксируется с помощью проволочной или спиральной вязки (ВШ-1, ПВС). Конструкция изолятора обеспечивает простоту транспортировки, монтажа и демонтажа, что значительно снижает эксплуатационные и логистические затраты.

Благодаря высокой надёжности, простоте эксплуатации и доступной цене изолятор ШФ-10 остаётся востребованным на протяжении многих лет в странах СНГ, включая Узбекистан. Он успешно применяется в промышленной и коммунальной энергетике, обеспечивая эффективную работу линий при минимальных затратах.

Преимущества

• Высокая механическая прочность — ≥12,5 кН
• Надёжная электрическая изоляция
• Устойчивость к суровым климатическим условиям
• Компактные размеры и относительно небольшой вес
• Простота монтажа, транспортировки и демонтажа
• Экономичная эксплуатация и доступная стоимость

Технические характеристики

Часто задаваемые вопросы

1. Для чего используется изолятор ШФ-10?
   Он применяется для изоляции и крепления проводов на ЛЭП, распределительных устройствах и подстанциях.

2. На какое напряжение рассчитан изолятор?
   Номинальное напряжение составляет 10 кВ.

3. Из какого материала изготовлен изолятор?
   Изолятор изготовлен из электротехнического фарфора подгруппы 110.

4. Можно ли использовать его на улице при неблагоприятной погоде?
   Да, диапазон рабочих температур −60…+50 °C позволяет использовать изолятор в суровых климатических условиях.

5. Как осуществляется монтаж и фиксация проводов?
   Монтаж выполняется на траверсы КВ-22 с использованием колпачков и штиров; провод фиксируется проволочной или спиральной вязкой.
