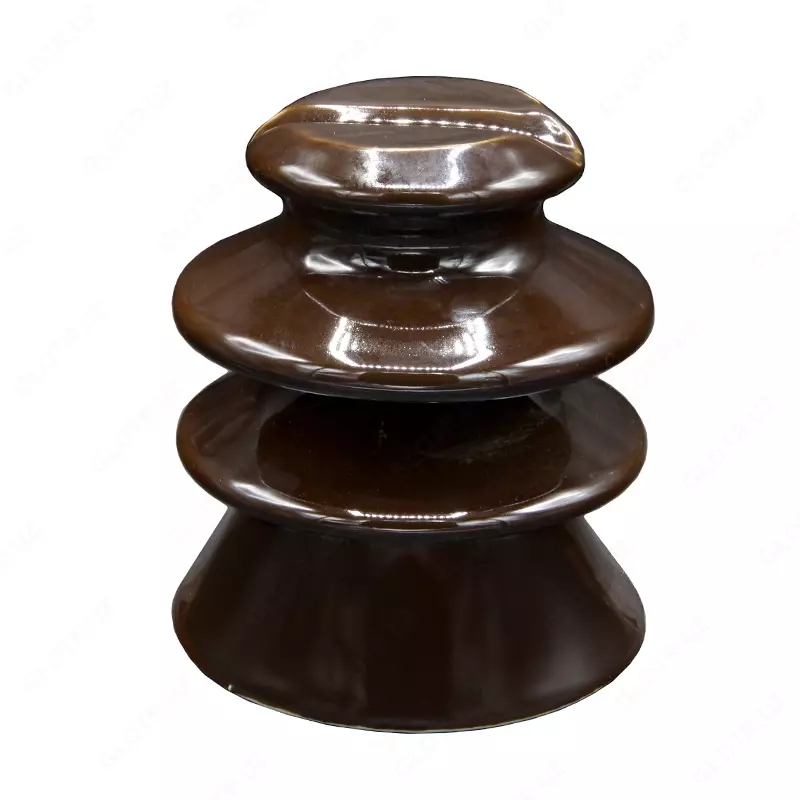

Изолятор ШФ‑10: фарфоровый штыревой изолятор на 10 кВ

Изолятор ШФ‑10 представляет собой штыревой фарфоровый изолятор номинальным напряжением до 10 кВ. Он широко используется для изоляции и крепления проводов на воздушных линиях электропередач (ЛЭП), в распределительных устройствах и на подстанциях. Изготовленный из электротехнического фарфора подгруппы 110, он обладает высокой механической и электрической прочностью.

Основные характеристики: номинальное напряжение — 10 кВ, минимальная прочность на изгиб — 12,5 кН, длина пути утечки — 256 мм, выдерживаемое напряжение при 50 Гц — до 65 кВ в сухом состоянии и 42 кВ под дождём, импульсное напряжение — до 100 кВ. Диапазон рабочих температур — от −60 до +50 °C, что позволяет использовать его в суровых климатических условиях. Габариты изолятора — 140 мм × 140 мм, масса — около 1,9 кг.

Ранее изолятор выпускался под маркировками ШФ‑10А, Б, В, но после модернизации был переименован в ШФ‑10Г или МО‑серии. Он рекомендован к использованию в зонах загрязнённости I–III согласно типовым проектам и может полноценно заменить более тяжёлый и дорогой изолятор ШФ‑20Г.

Монтаж производится с помощью траверс КВ‑22, стандартных металлических штиров и колпачков (К‑6, К‑9, КП‑22), а провод надёжно фиксируется посредством проволочной или спиральной вязки (ВШ‑1, ПВС). Конструкция проста в транспортировке, монтаже и демонтаже, что значительно снижает эксплуатационные и логистические расходы.

Благодаря своей надёжности, удобству и доступной цене изолятор ШФ‑10 остаётся востребованным на протяжении многих лет в странах СНГ, включая Узбекистан. Он успешно применяется в промышленной и коммунальной энергетике благодаря своей проверенной эффективности и возможности выполнения функций при минимальных затратах.
