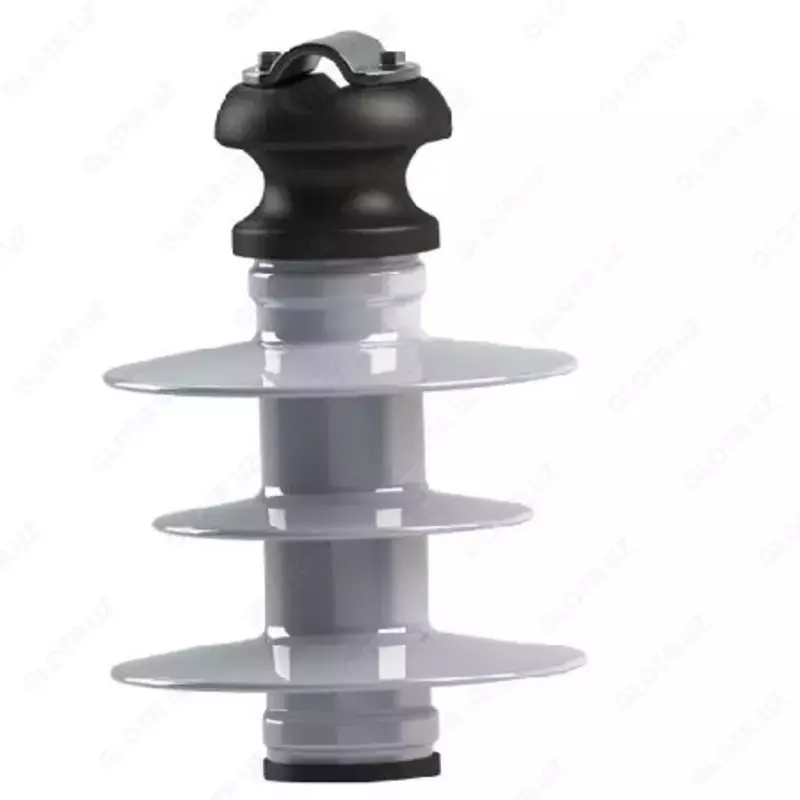

Изоляторы полимерные штыревые ШПУ-10М УХЛ1

Изолятор ШПУ-10М УХЛ1 предназначен для установки непосредственно на траверсу со сквозным отверстием при помощи резьбового штыря нижнего оконцевателя, шайб и гайки.
Оконцеватели, как правило, изготавливаются с резьбой М20, М22, М24.

Конструкция изолятора обеспечивает крепление:

• неизолированных проводов по ГОСТ 839,

• изолированных проводов СИП по ГОСТ Р 52373.

Крепление может выполняться различными способами:

• в жёлобе изолятора,

• на шейке изолятора при помощи спиральных вязок.

Крышка из алюминиевого сплава препятствует соскальзыванию провода при установке в жёлобе и может обеспечивать глухое крепление в диапазоне Ø19...24 мм. При повороте ЛЭП провод закрепляется на шейке изолятора.

 По требованию заказчика могут быть изменены присоединительные размеры и размеры устанавливаемого провода.
При размещении заказа необходимо указать марку провода и размеры резьбового штыря изолятора (отверстия в траверсе).

Преимущества

Изолятор ШПУ-10М изготавливается из кремнийорганической резины вместо традиционных материалов — стекла и фарфора (ШС, ШФ), что позволяет:

• значительно уменьшить вес при сохранении механических и электроизоляционных характеристик;

• исключить появление трещин и сколов (стойкость к актам вандализма, снижение риска повреждений при монтаже и транспортировке);

• упростить и удешевить транспортировку;

• благодаря гидрофобности и высокой трекинг-эрозионной стойкости не требуется очистка от промышленных загрязнений;

• создавать меньше радиопомех по сравнению с фарфоровыми и стеклянными аналогами.

Технические характеристики

• Тип изолятора: ШПУ-10М УХЛ1

• Номинальное напряжение, кВ: 10

• Испытательное напряжение полного грозового импульса, кВ, не менее: 125

• Выдерживаемое напряжение промышленной частоты, кВ, не менее:

  • в сухом состоянии: 65

  • под дождём: 45

• Минимальная разрушающая сила на изгиб, кН, не менее: 11,0

• Строительная высота, мм: 202

• Длина пути утечки, см, не менее: 42

• Масса, кг, не более: 1,35

Маркировка

• Первые буквы – тип и материал (ШП – штыревой полимерный изолятор).

• Третья буква – дополнительная характеристика (У – усиленный).

• Число – номинальное напряжение (ШПУ-10 → 10 кВ).

• Буква М – модифицированный.

• Комбинация букв – климатическое исполнение (УХЛ – умеренный и холодный климат).

• Цифра – место установки: 1 – под открытым небом, 2 – под навесом и т. д.
