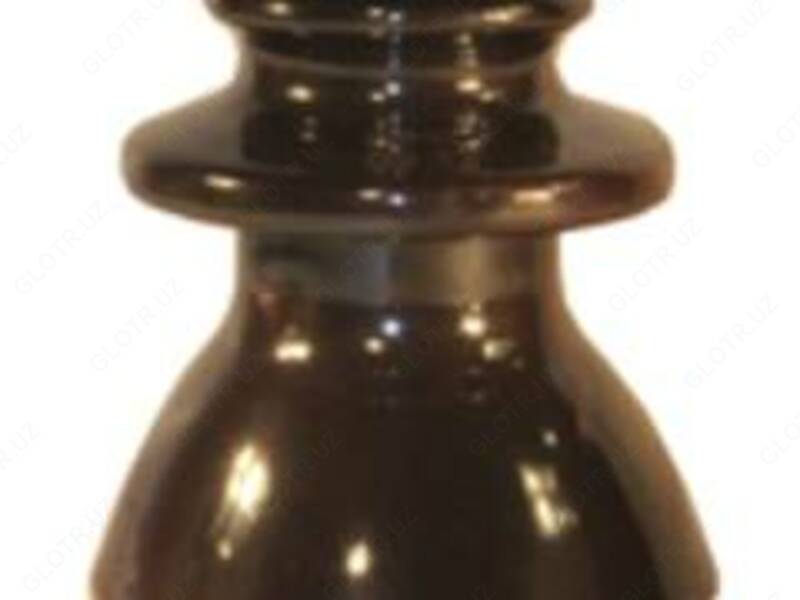

Изолятор штыревой фарфоровый ШФ-10Г (Узбекистан/Россия)

Изоляторы ШФ-10Г штыревые высоковольтные фарфоровые предназначены для изоляции и крепления проводов на воздушных линиях электропередач напряжением до 10 кВ. Буква "Г" в маркировке изолятора ШФ-10Г обозначает индекс модификации изолятора и косвенно характеризует период выпуска. Таким образом изоляторы ШФ-10, ШФ-10А, ШФ-10Б, ШФ-10В в настоящее время являются устаревшими и не выпускаются.

Изолятор ШФ-10Г - является одним из наиболее распространенных штыревых фарфоровых изоляторов. По сравнению с изолятором ШФ-20Г имеет почти в два раза меньший вес и стоимость, легок в транспортировке и монтаже. Согласно типового проекта 3.407-143 изоляторы ШФ-10Г должны применяться в районах с I, II, III степенью загрязненности атмосферы с числом продолжительности гроз менее 40. В остальных случаях применяются изоляторы ШФ-20.

Изолятор ШФ-10Г монтируется на траверсы высоковольтные, оголовья, штыри и крюки КН-22.

Для крепления изолятора ШФ-10Г используются колпачки К-7, К-9, КП-22

Изоляторы ШФ-10Г выпускаются согласно ТУ 3493-133-00111120-96.

Технические характеристики:

Номинальное напряжение: 10 кВ

Диаметр штыря крепления изолятора: 22 мм

Минимальная разрушающая сила: 12,5 кН

Масса: 1,7 кг
