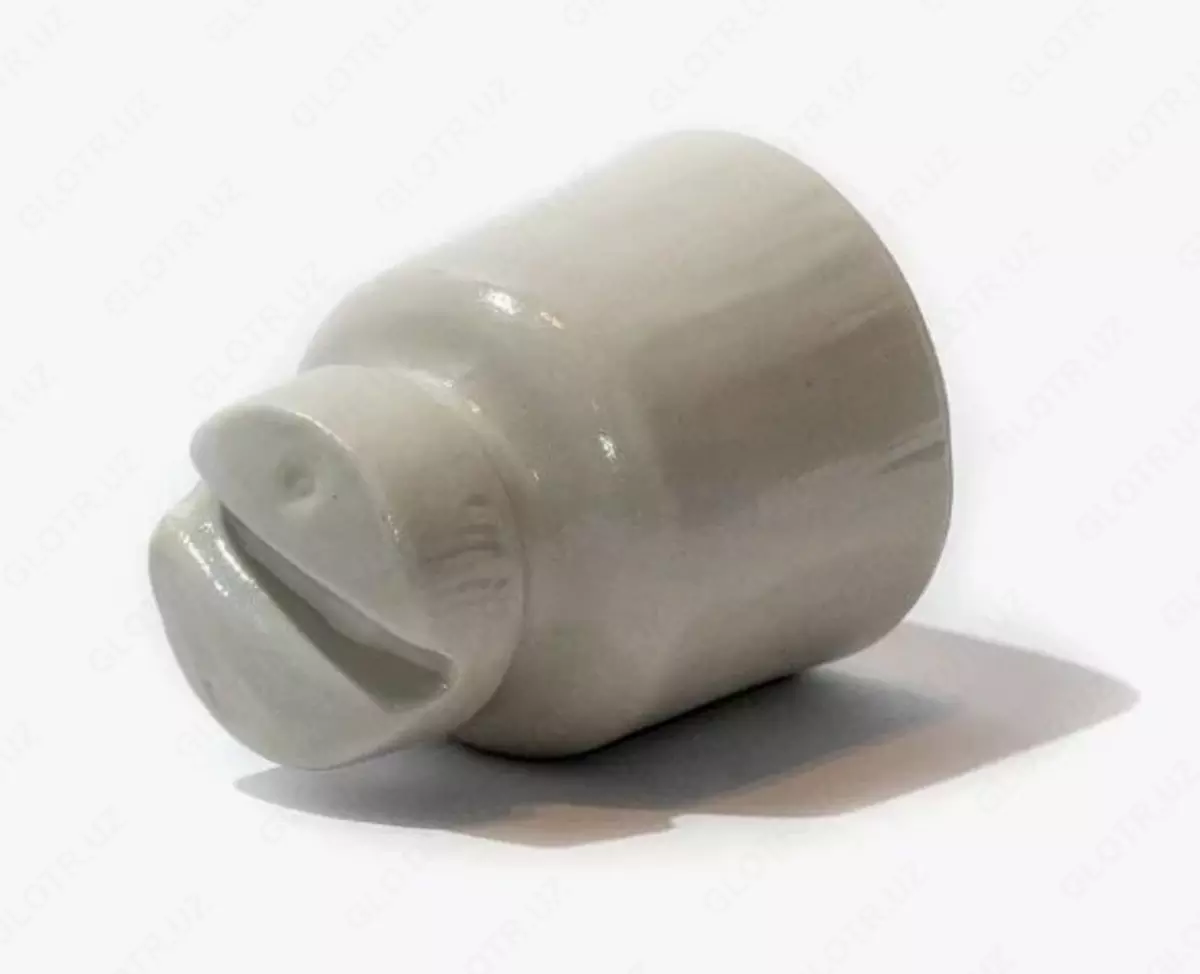

Изолятор ТФ-10, фарфоровый штыревой изолятор 1–10 кВ (Арт. - 1307854)

Изолятор ТФ-10 представляет собой фарфоровый штыревой изолятор, предназначенный для изоляции и надёжного крепления проводов в электрических сетях с напряжением от 1 до 10 кВ. Данное изделие широко используется на воздушных линиях электропередачи, в распределительных устройствах, трансформаторных подстанциях, а также в системах связи и радиотрансляции.

Основная изоляционная часть изготовлена из электротехнического фарфора подгруппы 110. Поверхность покрыта прочной прозрачной глазурью, которая защищает материал от влаги, пыли и атмосферных загрязнений. Такое покрытие повышает устойчивость изолятора к воздействию окружающей среды и увеличивает срок его службы.

Изолятор ТФ-10 отличается высокой механической прочностью и способен выдерживать значительные нагрузки. Минимальная механическая прочность на изгиб составляет не менее 8 кН, а в некоторых модификациях достигает 12,5 кН. Это позволяет надёжно фиксировать провода и обеспечивать устойчивость конструкции даже при сильных ветровых нагрузках.

Габаритные размеры изделия могут незначительно варьироваться в зависимости от конкретной модификации. Диаметр изолятора составляет примерно от 70 до 140 мм, высота — около 100–140 мм. Масса изделия находится в диапазоне от 0,49 до 1,9 кг. Компактные размеры облегчают транспортировку и монтаж.

Изолятор обладает высоким электрическим сопротивлением изоляции — не менее 5×10⁴ МОм. Длина пути утечки составляет от 215 до 256 мм, что обеспечивает эффективную защиту от поверхностных разрядов и повышает надёжность работы электрических сетей. Рабочий температурный диапазон составляет от −60 °C до +50 °C, благодаря чему изделие может использоваться в различных климатических условиях.

Монтаж изолятора осуществляется на стандартные металлические конструкции — траверсы ТН-1/2 и крюки КН-18. Для установки применяются полиэтиленовые колпачки типов К5 и КП-18. Провод надёжно фиксируется в специальном желобе или на шейке изолятора, что обеспечивает безопасную и стабильную работу линии.

Благодаря компактной конструкции, прочности и доступной стоимости изолятор ТФ-10 стал эффективной альтернативой более тяжёлым моделям, таким как ШФ-20Г. Изделие соответствует требованиям ГОСТ и технических условий, что позволяет использовать его в электрических сетях России, стран СНГ и Узбекистана. Высокая надёжность, устойчивость к атмосферным воздействиям и простота монтажа делают данный изолятор востребованным элементом современной энергетической инфраструктуры.

Преимущества

• Высокая электрическая прочность фарфора
• Надёжная механическая прочность до 12,5 кН
• Защитная глазурованная поверхность
• Устойчивость к климатическим воздействиям
• Компактная и лёгкая конструкция
• Простота монтажа и транспортировки

Технические характеристики

Часто задаваемые вопросы

1. Для чего используется изолятор ТФ-10?
   Он применяется для изоляции и крепления проводов на воздушных линиях электропередачи и распределительных устройствах.

2. На какое напряжение рассчитан изолятор?
   Изделие предназначено для электрических сетей с напряжением от 1 до 10 кВ.

3. Из какого материала изготовлен изолятор?
   Основная часть выполнена из электротехнического фарфора с защитной глазурью.

4. В каких климатических условиях можно использовать изолятор?
   Рабочий температурный диапазон составляет от −60 °C до +50 °C.

5. Как осуществляется монтаж изолятора?
   Он устанавливается на траверсы ТН-1/2 или крюки КН-18 с использованием полиэтиленовых колпачков.
