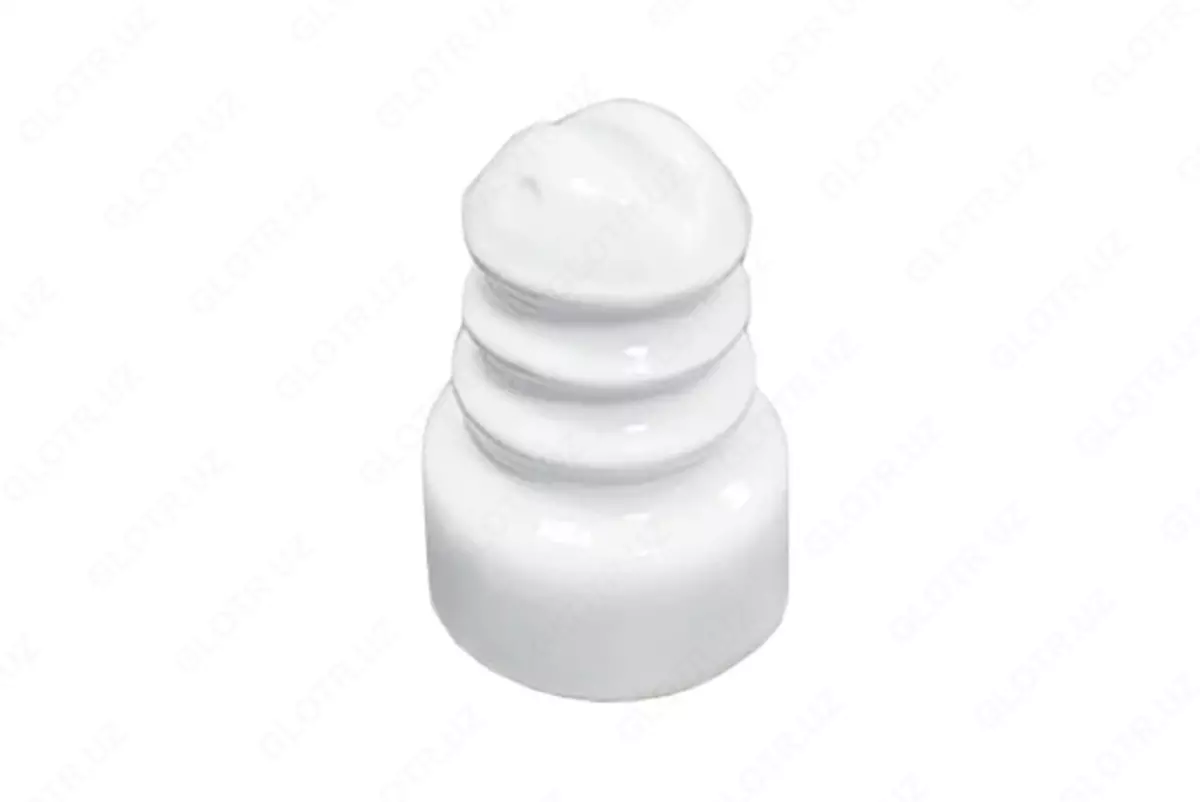

Изолятор ТФ-20, штыревой низковольтный фарфоровый изолятор (Арт. - 1307860)

Изолятор ТФ-20 представляет собой штыревой фарфоровый изолятор, предназначенный для изоляции и надёжного крепления неизолированных проводов в электрических сетях напряжением до 1 кВ. Он широко применяется на воздушных линиях электропередачи, в распределительных устройствах и трансформаторных подстанциях, а также в системах связи и радиотрансляции. Благодаря своим эксплуатационным характеристикам данный изолятор является современной и более надёжной альтернативой устаревшим стеклянным моделям, таким как НС-18А и РФО-16.

Изоляционная часть изделия изготовлена из электротехнического фарфора подгруппы 110 в соответствии с требованиями ГОСТ 20419-83. Поверхность покрыта прочной прозрачной глазурью, которая защищает материал от загрязнений, влаги и атмосферных воздействий. Такое покрытие способствует увеличению срока службы изделия и повышает устойчивость к неблагоприятным условиям эксплуатации.

Изолятор ТФ-20 обладает высокой механической прочностью. Минимальная прочность на изгиб составляет не менее 8 кН, что обеспечивает надёжную фиксацию проводов и устойчивость конструкции к механическим нагрузкам. Электрическое сопротивление изоляции составляет не менее 5×10⁴ МОм, а длина пути утечки — не менее 215 мм. Эти параметры гарантируют эффективную защиту от поверхностных разрядов и повышают надёжность работы электрических сетей.

Габаритные размеры изолятора компактны: диаметр корпуса составляет около 70 мм, высота — примерно 100 мм. Масса изделия составляет около 0,49 кг, что делает его удобным для транспортировки и монтажа. Лёгкая и прочная конструкция значительно упрощает установку и эксплуатацию.

Рабочий температурный диапазон изолятора составляет от −60 °C до +50 °C. Климатическое исполнение — 0, категория размещения 1 согласно ГОСТ 15150-69, что позволяет использовать изделие на открытом воздухе в различных климатических условиях. Изолятор устойчив к воздействию осадков, перепадам температуры и другим внешним факторам.

Монтаж изделия выполняется с использованием стандартных металлических элементов — крюков КН-18 или траверс ТН-1/2. Для установки применяются полиэтиленовые колпачки типа КП-18. Провод фиксируется в специальном желобе или на горловине изолятора, что обеспечивает надёжное крепление и безопасную эксплуатацию линии.

Изолятор ТФ-20 соответствует требованиям ГОСТ 30531-97, ГОСТ 2366-78 и ДСТУ 3546-97. Он отличается прочной конструкцией, устойчивостью к перенапряжениям и климатическим нагрузкам. Благодаря оптимальному сочетанию стоимости, надёжности и долговечности данный изолятор широко применяется в энергетических системах стран СНГ, включая Узбекистан, и является востребованным решением для промышленной и коммунальной энергетики.

Преимущества

• Высокая механическая прочность — не менее 8 кН
• Надёжная фарфоровая изоляция с защитной глазурью
• Устойчивость к атмосферным воздействиям
• Компактная и лёгкая конструкция
• Простая установка и обслуживание
• Долгий срок службы и высокая надёжность

Технические характеристики

Часто задаваемые вопросы

1. Для чего используется изолятор ТФ-20?
   Он применяется для изоляции и крепления неизолированных проводов в электрических сетях до 1 кВ.

2. Где устанавливается данный изолятор?
   Изделие используется на воздушных линиях электропередачи, подстанциях и распределительных устройствах.

3. Из какого материала изготовлен изолятор?
   Основная часть выполнена из электротехнического фарфора с защитной глазурью.

4. Можно ли использовать изолятор на улице?
   Да, он предназначен для эксплуатации на открытом воздухе и устойчив к климатическим воздействиям.

5. Как производится монтаж изолятора?
   Он устанавливается на крюки КН-18 или траверсы ТН-1/2 с использованием полиэтиленового колпачка КП-18.
