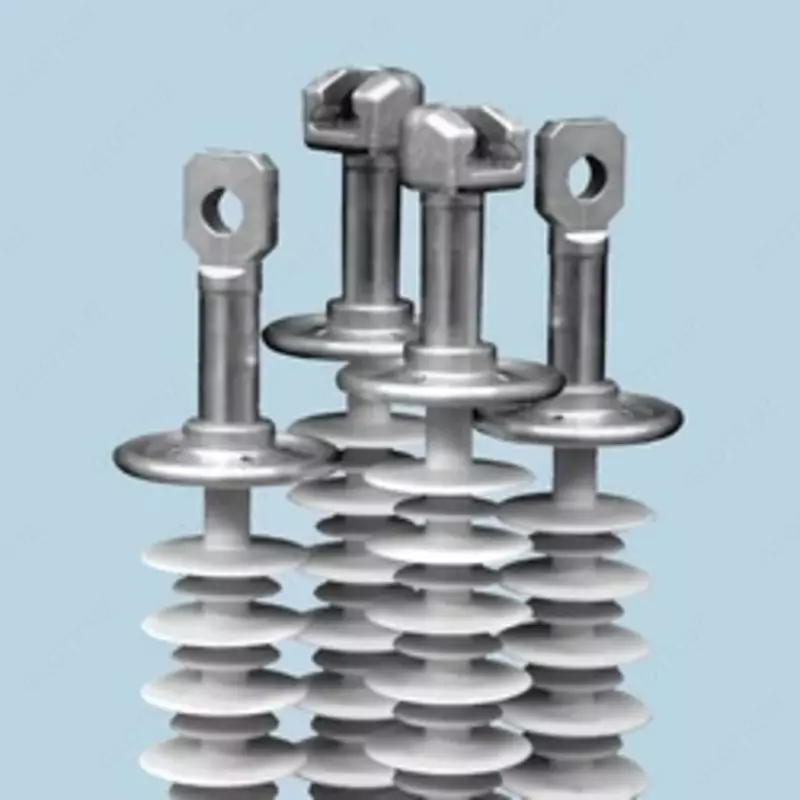

изоляторы линейные полимерные подвесные ЛК 70/220-Г4 (VI, VII) УХЛ1

В наличии Код: P-1115232

Цена по запросу

Описание

Изоляторы типа ЛК 70/220-II, ЛКК 70/220-II, ЛК 70/220-III, ЛКК 70/220-III, ЛК 70/220-IV, ЛКК 70/220-IV

Линейные подвесные стержневые полимерные изоляторы типов ЛК 70/220 и ЛКК 70/220 предназначены для изоляции и крепления проводов воздушных линий электропередачи и ошиновки распределительных устройств электростанций и подстанций переменного тока напряжением до 220 кВ.

Изоляторы могут использоваться как в поддерживающих, так и в натяжных изолирующих подвесках. Для использования изоляторов в натяжных подвесках рекомендуется выбирать изделия на одну степень загрязнения выше по ГОСТ 9920, чем для поддерживающих подвесок (ПУЭ-7, пп. 1.9.13 и 1.9.50).

Изоляторы типа ЛКК — кислотостойкие, выполняются со стеклопластиковым стержнем типа ECR, что предотвращает разрушение при нарушении целостности защитной оболочки (вандализм, неаккуратное обращение). Благодаря этому изоляторы ЛКК обладают повышенной устойчивостью к вандализму и более высокой надежностью.

Линейные подвесные стержневые изоляторы на напряжение 220 кВ класса 70 кН типов ЛК и ЛКК (кислотостойкие)

Наименование параметра	ЛК 70/220-II / ЛКК 70/220-II	ЛК 70/220-III / ЛКК 70/220-III	ЛК 70/220-IV / ЛКК 70/220-IV
Номинальное рабочее напряжение, кВ	220	220	220
Наибольшее рабочее напряжение, кВ	252	252	252
Механическая разрушающая сила при растяжении, кН, не менее	70	70	70
Выдерживаемое напряжение промышленной частоты в сухом состоянии, кВ, не менее	650	700	800
Выдерживаемое напряжение промышленной частоты под дождем, кВ, не менее	620	670	750
50%-ое разрядное напряжение загрязненного и увлажненного изолятора, кВ, не менее	330	330	330
Выдерживаемое напряжение грозовых импульсов, кВ, не менее	1070	1100	1200
Строительная длина H, мм	2055	2193	2687
Изоляционный промежуток L, мм	1842	1980	2470
Длина пути утечки, мм, не менее	5910	6300	7900
Степень загрязнения (ГОСТ 9920), не более	II	III	IV
Масса, кг, не более	6,3	6,8	7,5
