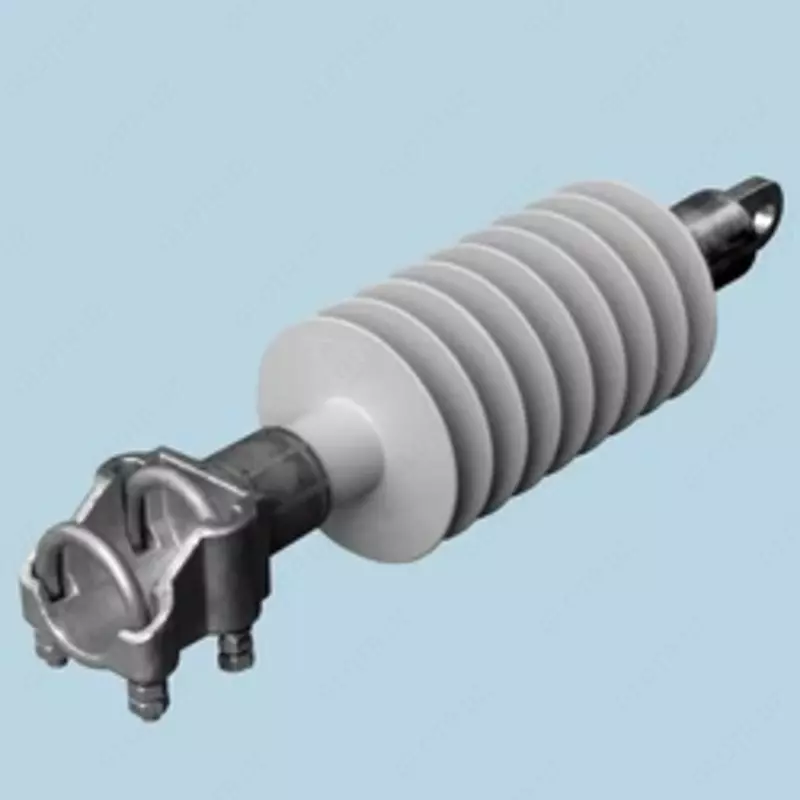

Изоляторы натяжные НСПКр 120-25/1,5

Изоляторы НСПКр 120-25/1,5 предназначены для крепления элементов и проводов контактной сети напряжением 25 кВ переменного тока и их изоляции от земли.

Изолятор НСПКр 120-25/1,5 – Технические характеристики:

• Рабочее напряжение, кВ: 27,5

• Номинальное напряжение, кВ: 25

• Строительная высота H, мм: 770

• Изоляционная высота L, мм: 571

• Длина пути утечки, см: 150

• Диаметр грузонесущего стержня, мм: 22

• Масса, не более, кг: 2,5

• Климатическое исполнение: УХЛ1

• Степень загрязнения атмосферы по ГОСТ Р 51204-98: VI-VII

• Номинированная механическая разрушающая сила на изгиб при растяжении, не менее, кН: 120

• Номинированный разрушающий изгибающий момент, не менее, кН·м: 1

• Выдерживаемое одноминутное напряжение частоты 50 Гц в сухом состоянии, не менее, кВ: 145

• Выдерживаемое одноминутное напряжение частоты 50 Гц под дождем, не менее, кВ:

  • в горизонтальном положении: 125

  • в вертикальном положении: 70

• Выдерживаемое напряжение промышленной частоты в загрязненном и увлажненном состоянии, не менее, кВ (при удельной поверхностной проводимости 50 мкСм): 40

• Выдерживаемое напряжение грозового импульса, не менее, кВ: 240
